[分享] 【亮点功能】持续优化的中望3D导入导出技巧

[复制链接]
发表于 2017-5-17 11:45:56 | 显示全部楼层 |阅读模式

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

      现在三维设计软件越来越多,由于各三维软件的应用侧重点不同,在实际工作中工程师会遇到各种不同格式的三维图,因此经常要求在软件之间进行数据传递以达到设计的目的,三维软件之间的文件转换格式需求也越来越旺盛。本文结合实际工作中的经验总结,介绍在中望 3D软件中导入和导出三维的一些技巧。

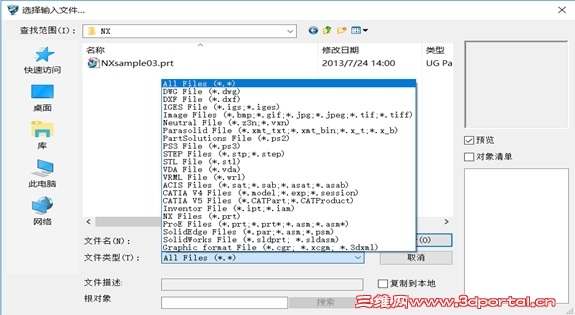

      中望3D软件支持直接导入一些主流3D软件的三维图,如:UG\NX, PROE, CATIA, Inventor ,SolidEdge ,Solidworks等三维格式图,和中间格式的STEP,IGES,与二维CAD软件的DWG\DXF格式图。

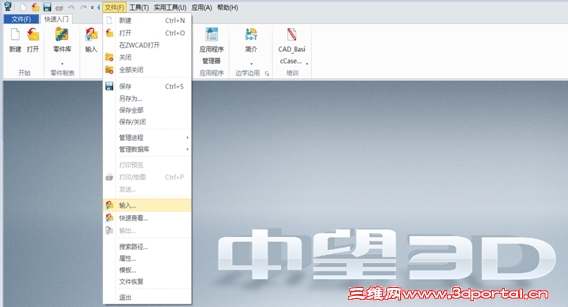

      在导入文件前我们先打开软件点击文件输入,再去选择我们要导入的文件。

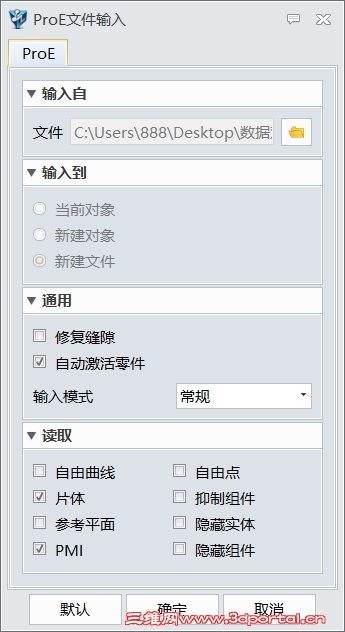

      在文件的输入前软件会跳出对话框,在通用的输入模式有常规,快速输入与快速浏览。常规的输入模式是可以在中望3D软件中直接编辑,而快速浏览模式只能是浏览功能在中望3D软件中不能直接编辑。在读取方面有不同的选项可根据工作需要去选择,如隐藏实体或隐藏组件不选择那么你在上一个软件设计画图时所隐藏的部分在中望3D软件中也不会显示出来。



      中望3D软件在STEP装配图导入时同名对象名称重命名,保留原始名称信息基础上附加新字符作区别



6 @- o/ H7 P2 H& n, Q  |

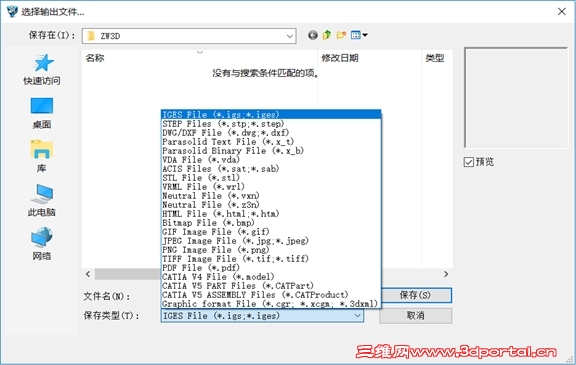

      在导出方面中望3D 软件可以直接导出CATIAV4, CATIAV5和中间格式的STFP,IGES与二维CAD软件的DWG\DXF等格式图。

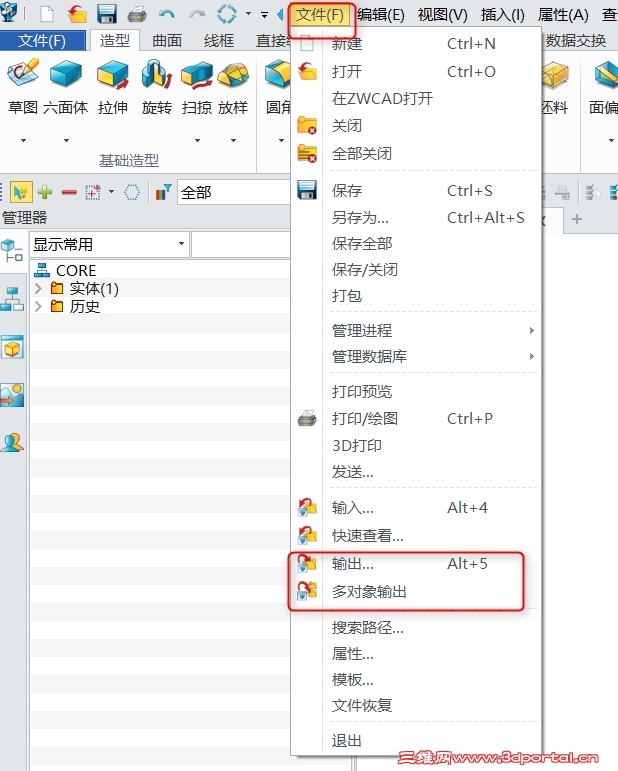

      中望3D软件支持单个文件输出和多对象文件输出,在导出文件前我们点击软件上方目录文件去选择文件的输出方式。多对象输出是一次性将同一文件导出不同格式方档,可输出为IGES,STEP或PDF等格式文件。

+ v! J: u+ U5 O) n: ?- U) R

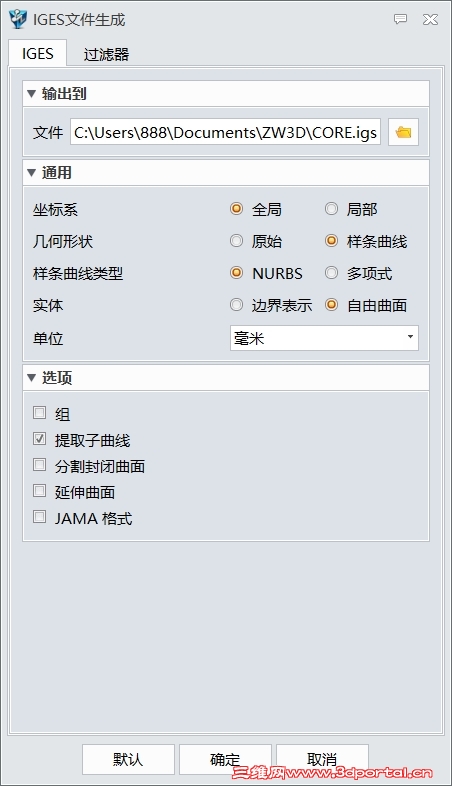

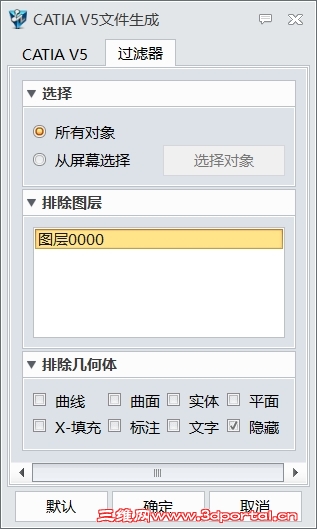

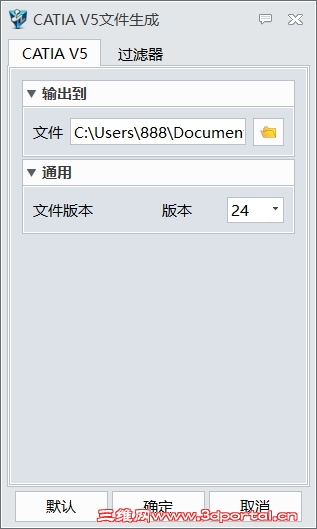

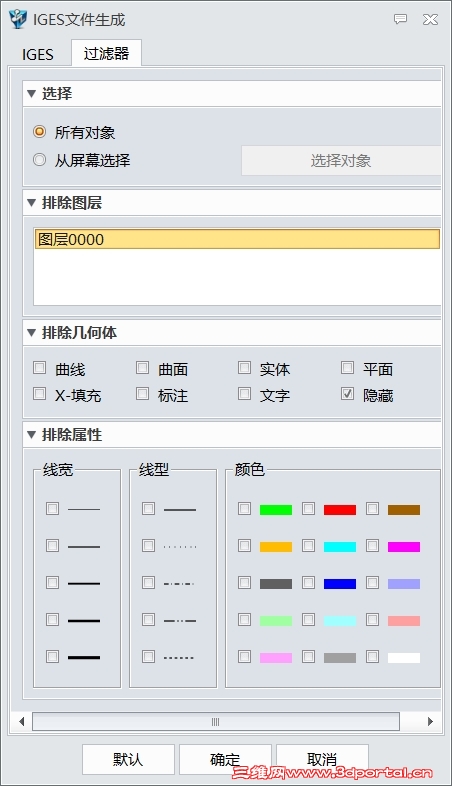

      在文件的输出前软件会跳出对话框,导出为CATIAV5格式图档时可在通用选项去选择不同版本和在过滤器选项可根据工作需要去选择排除的图层与几何体。导出为IGES的STEP格式图档时可在通用选项根据工作需要去选择不同的坐标系,几何形状,样条曲线类型,实体与单位(单位有公制和英制),和应用程序协议与输出,在过滤器选项也可根据工作需要去选择排除的图层,几何体与属性。







6 V3 Q6 C8 r. }* a: E/ H! [+ i# g

       更重要的是,中望3D 软件可以直接导入一些主流3D软件的三维图,减少工程师用上一软件在转换中间格式可能会出现的数据丢失和在读取中间格式三维图是可能出现的烂面情况,让工程师在工作中更加舒心。同时,在导出方面可以完美的输出CATIAV4, CATIAV5和中间格式的STFP,IGES与二维CAD软件的DWG\DXF等格式图,让下一软件读取使用而达到与其他三维软件的无隙兼容。

      想了解中望3D更多实用的新功,请到中望官网下载试用吧!http://www.zwcad.com

1 T3 a1 W5 v( q
, A5 s  \, W8 C$ _
发表于 2019-3-7 15:04:15 | 显示全部楼层
本帖最后由 huzimaza 于 2019-3-7 15:05 编辑 7 _1 r8 K8 t& J, X& S

; A9 W+ }# T! g. N% @; [请问:当导入装配体后,如何分拆出零件图?
