这个筒体端部扩边怎么加工？

sicunxin2008

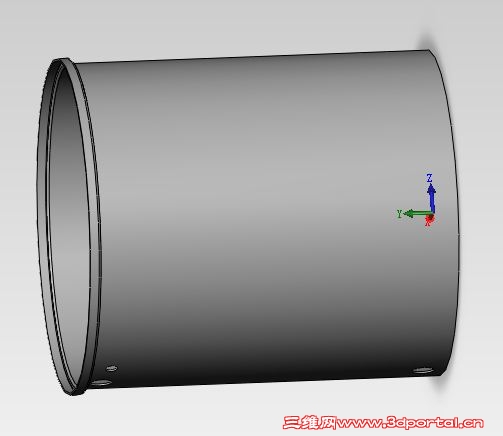

筒体长度624.5，内径440，端部扩边内径455，扩边长度15。
% ~$ x3 Q% r% ?% B3 V& q: \; g- }由于筒体长度太长，一般冲床上应该不好加工，请高人指点一下，谢谢！

2374

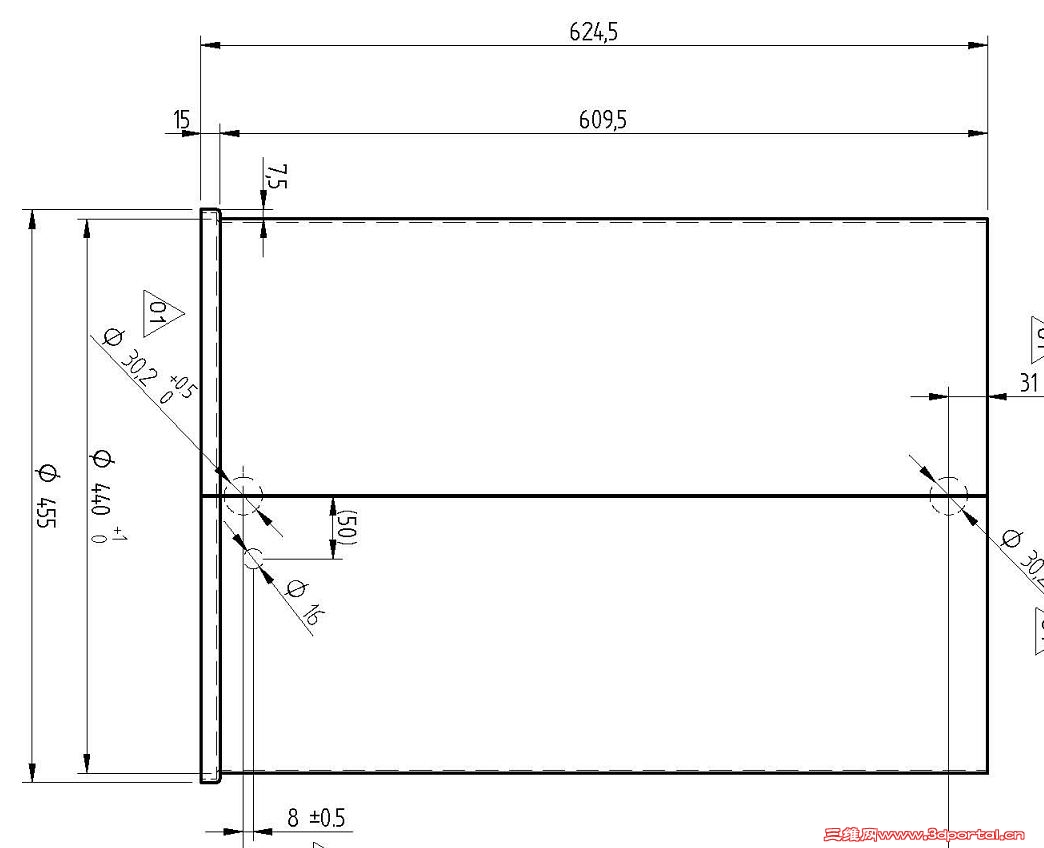

具体产品尺寸

sicunxin2008

2374 发表于 2016-8-27 14:12
具体产品尺寸

材料：不锈钢316Ti，厚度2.5mm

赵元

如果是单件生产，可以采用滚压方式；
( N# w$ e1 ?: l如果是小批量生产，可以采用旋压方式；
# G" N' a; j) r: B6 M如果是大批量生产，可以采用冲压方式。
以上三种方式都可以实施，区别是模具成本以及生产效率上差异。

sicunxin2008

赵元 发表于 2016-8-29 17:18
; ~/ W, Y6 M+ D& [2 Q' P4 C) p3 f如果是单件生产，可以采用滚压方式；
如果是小批量生产，可以采用旋压方式；
* j, ]5 E* y* k3 R* n如果是大批量生产，可以采用 ...

量不大，一年也就3000件。
前几天我联系了个做滚压设备的，他们也给了报价。
8 F2 T* Y3 N9 @# R+ x你说的旋压方式，能不能说具体点？最好给个原理示意图，先谢了！

冲压的模具费有点高，暂时没有考虑。

赵元

一年3000件，量不算小了。采用滚压还是旋压，可以根据目前设备状况确定，单独做一个滚压设备，价格会比较高。
对于旋压，分普通旋压和强力旋压。普通旋压可以在通用设备上进行（比如车床），我以前做过很多。强力旋压需要在专用设备上进行。
# P. w  M1 k1 j  x  Q. N3 X' h普通旋压，就是将工件固定在旋压模内并旋转，采用滚压轮对工件进行挤压（旋转过程中），2.5mm的不锈钢板，冷旋压就可以了。
需要注意一点，旋压放一定的余量，最后通过车削达到长度尺寸15mm的要求。

sicunxin2008

赵元 发表于 2016-8-30 09:00
一年3000件，量不算小了。采用滚压还是旋压，可以根据目前设备状况确定，单独做一个滚压设备，价格会比较高 ...

( S8 ~; w+ W9 l+ o8 {我明白了，非常感谢！
再请教一下细节问题：
1.由于工件外径440，长度可能要632，不知道要用多大车床才行？（6150）？
$ M* b: ~. w% y$ @3 Z, c) j2.工件那么长，旋压点距离主轴太远，夹具固定在主轴上自车外径作为筒体的内定位？夹具采用空心的？
- A- c% j, h' S4 `7 b5 \+ B2 Q3.能不能给个建议的示意图？万分感谢！

赵元

sicunxin2008 发表于 2016-8-30 09:16
我明白了，非常感谢！
9 d1 @& z5 z$ h7 L再请教一下细节问题：
0 D# ?0 }+ Q) L4 S$ [5 k& z3 Q1.由于工件外径440，长度可能要632，不知道要用多大车床才 ...

对于车床，回转直径允许达到600mm就足够了。旋压模具分三部分：
9 x1 m1 ~1 F  P  J* }- i) B一是滚轮，内部安装轴承结构；
- r- N6 h' Y0 K9 O1 d  ]二是外圈保证旋压过程的成型，一端车床头部夹持，靠近旋压端在车床导轨上安装固定滚轮支架；
" ?* l5 g4 V" F三是内支撑固定，车床尾部顶尖顶住，并支撑零件内壁，保留旋压空间；这个设计应该不困难。
需要注意，由于零件外径有一定的公差允许值，所以内支撑必须是在360度范围内分段支撑并尽可能靠近旋压区域。

sicunxin2008

赵元 发表于 2016-8-30 10:52
5 L- u8 W- i- ~0 j对于车床，回转直径允许达到600mm就足够了。旋压模具分三部分：
1 L, ?; V5 a/ L  J一是滚轮，内部安装轴承结构；
二是外 ...

受教了！
  ^: V/ T+ z+ r& s3 A( Y4 |" s关于旋压模具的细节问题：
+ M! J' Q& @- @0 M/ s: m“外圈保证旋压过程的成型”，是截面呈台阶状的滚轮吗？调整好外圈滚轮的位置并固定，然后驱动内圈的圆形滚轮从内向外旋压？

赵元

滚轮的形状不需要与零件的形状一致，如果滚轮设计成台阶型，在旋压过程中会产生很大的力而导致无法进行。
* C( R0 g2 d8 E, z0 r" |外圈内截面设计一致就可以了，注意反弹。

sicunxin2008

赵元 发表于 2016-8-30 14:04
. x$ O7 Q  K9 O+ m8 e5 v6 r滚轮的形状不需要与零件的形状一致，如果滚轮设计成台阶型，在旋压过程中会产生很大的力而导致无法进行。
...

非常感谢您的耐心细致的指导！
- y4 k7 _9 B+ f/ y1 ]
