『1011』实体+工程图练习（截至7月15日）

astrokylin

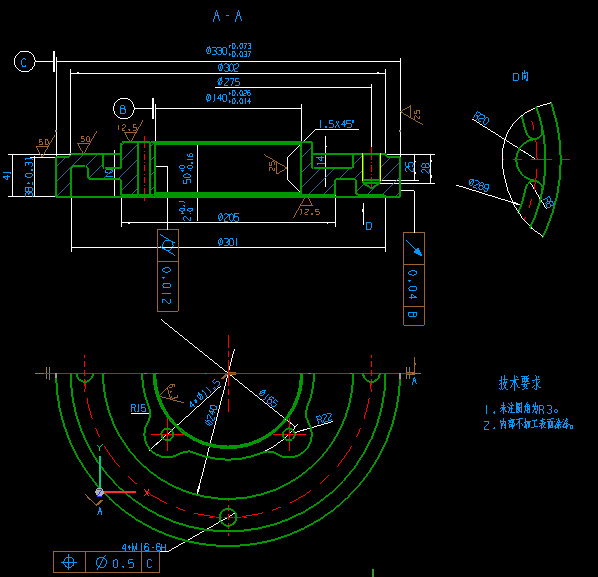

这个题看着简单，标注起来很过瘾～～能按照下面图纸出工程图，那么使用UG应该可以搞定常见的工程图纸了
6 U* T' H# W5 y$ G# [3 L

$ L4 [6 ]/ P7 N% J% P根据附图所示的尺寸作出物体的实体造型【3分】
1 ^/ \3 w! e- U3 O额外加分：

• 出工程图（下图中的视图+各种标注）【5分】

要求：详情请见【NX 练习题 管理规定】
    1.上传练习时，需要包涵Part文档和附图，附图内容包涵：①NX版本；②完整特征树；③练习文件抓图。
    2.针对符合做题要求跟帖练习情况，给予4～6三维币的奖励，可稍有突破此限制，做错的不予奖励。先参与的会员给予上限的加分奖励。思路不同的做法，请在回复标题中注明，仍按上限给予加分。
- e! F  g, x* I% }4 x- s    3.发布时间超过15天（或超过版主规定的时间）的练习题，结束该练习题练习。此后所做的练习给予0～2三维币的加分（不是非常简单的都加2分）。

【讨论】http://www.3dportal.cn/discuz/viewthread.php?tid=755271

3 d4 [9 W* w+ }8 W6 _3 q& G
* b; J# y* h  ^% v! M3 D& T. \/ B

; G& [! t9 l) t4 g; j1 i- z图片看不清，可下载PDF文档

beyond2009

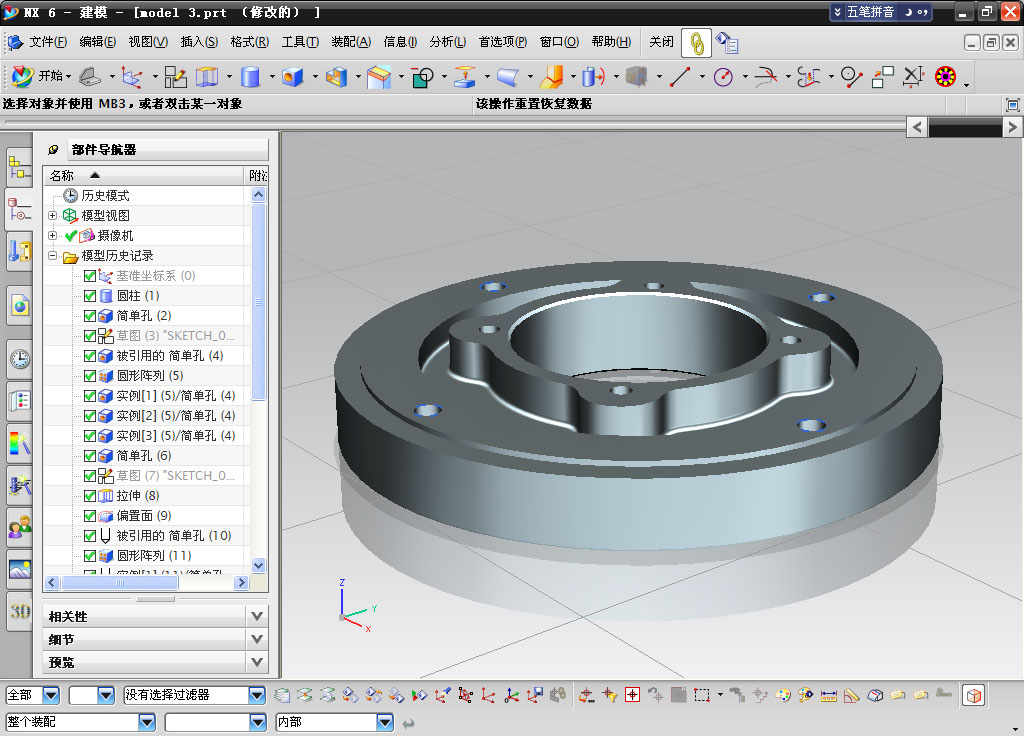

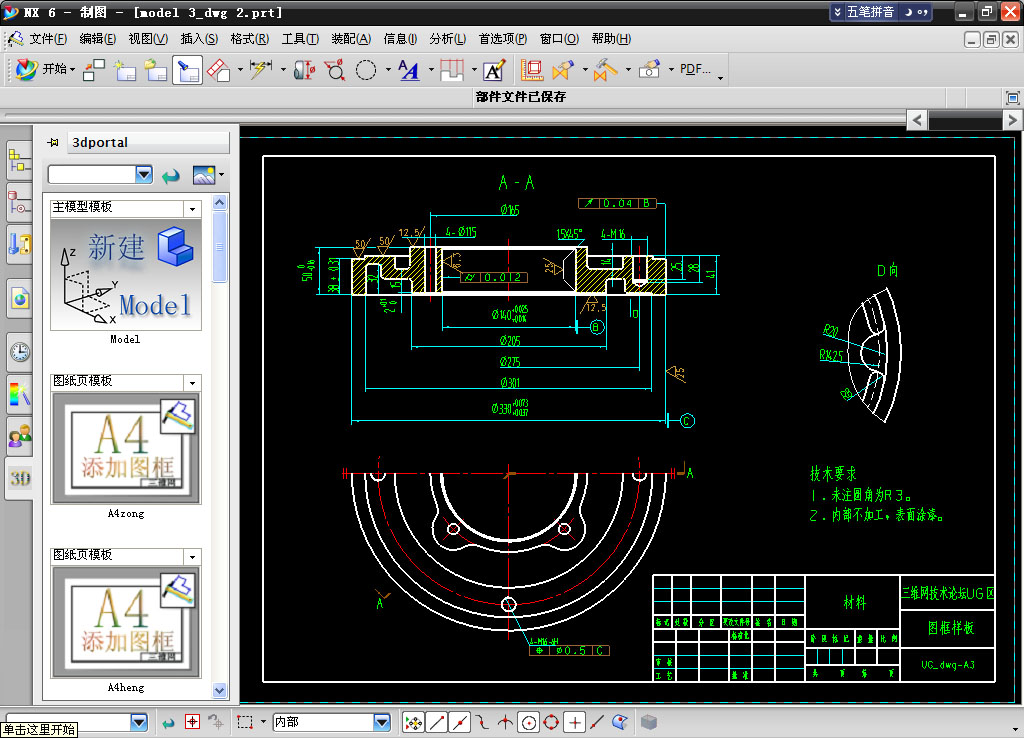

我开个头吧
+ e4 ~9 t* o7 c+ ]7 g+ V
[ 本帖最后由 beyond2009 于 2009-6-28 18:19 编辑 ]

1t808

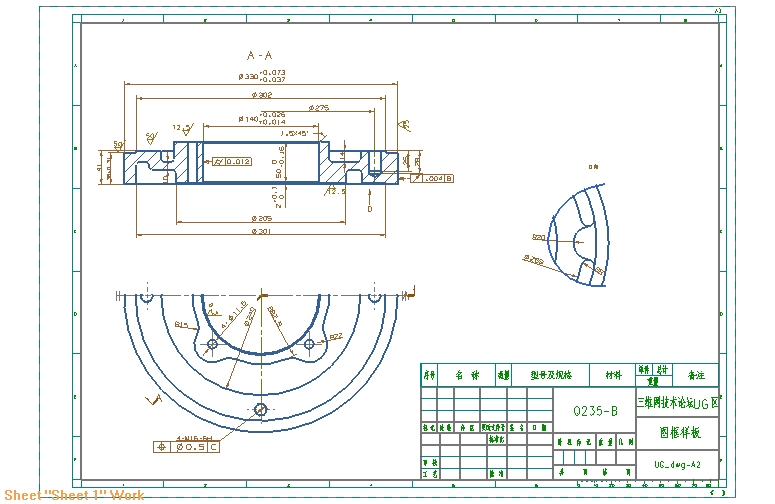

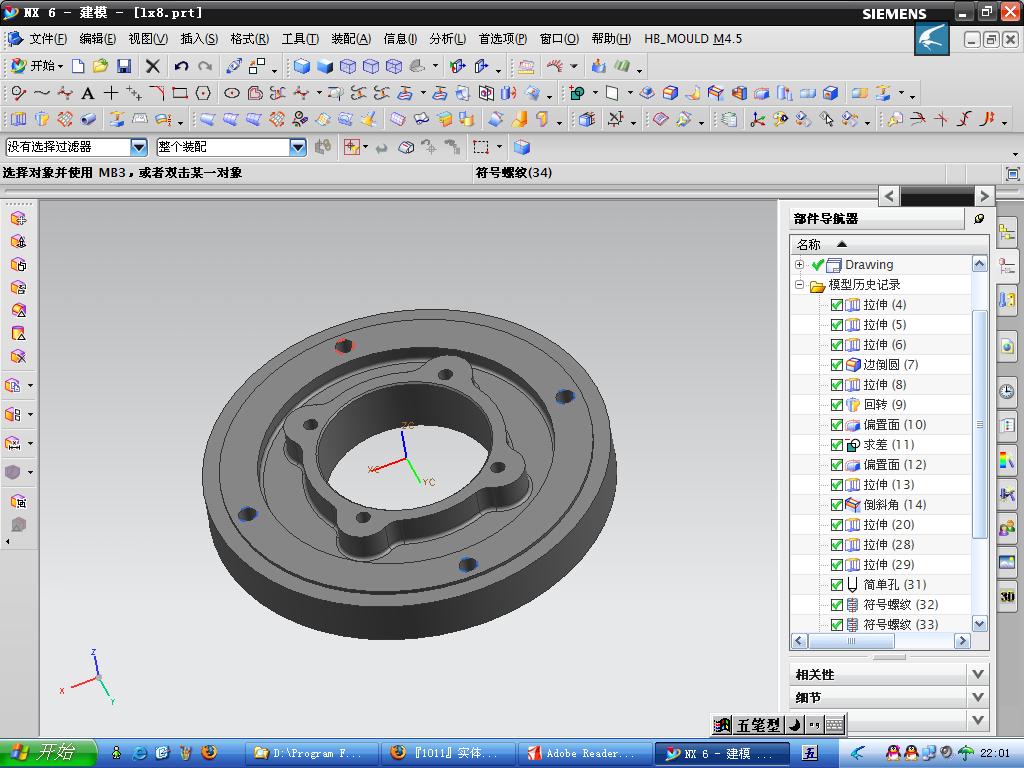

用6。0做了一个。

driver

UG 6.0

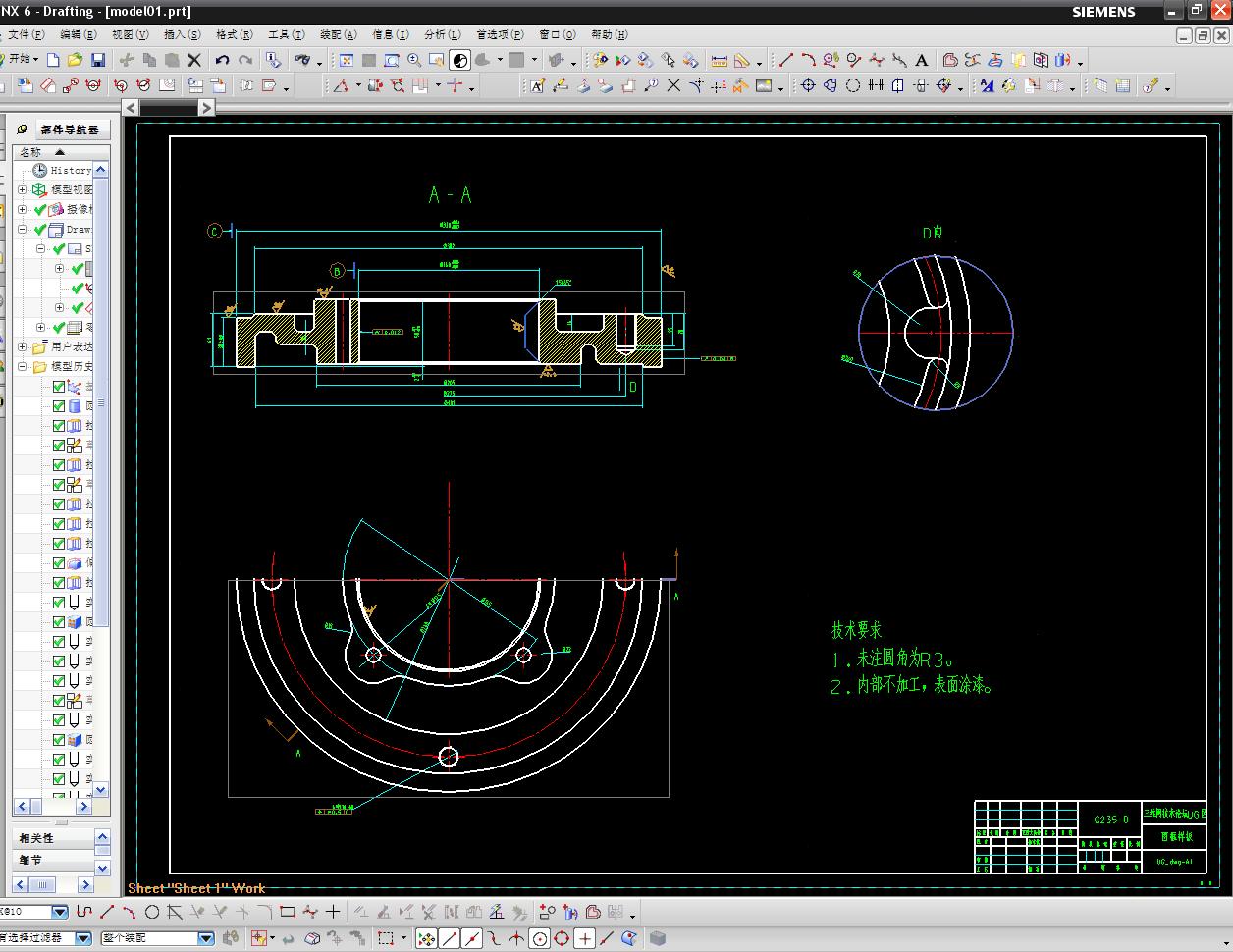

感谢各位相助，终于对UG工程图有一点了解了。
$ Y, N4 n  T3 }3 y" k7 Q) {3 @

7 {+ `8 a/ z1 v- C) ? model01.rar (374.96 KB, 下载次数: 17)

2009-7-6 22:49 上传

点击文件名下载附件
+ y6 x4 R/ V' G
% _/ {" E! d! P+ G" Q9 y. D[ 本帖最后由 driver 于 2009-7-6 22:52 编辑 ]

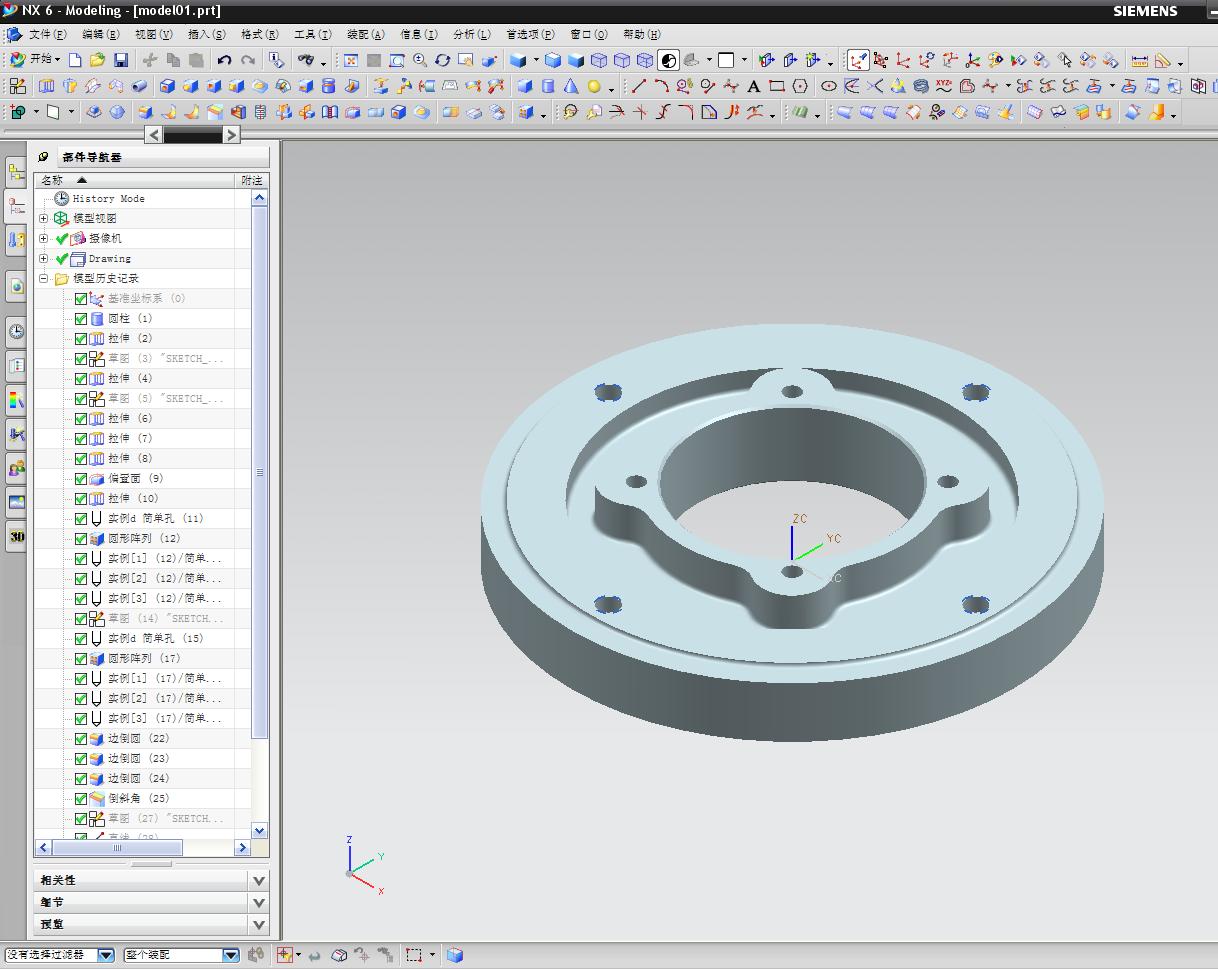

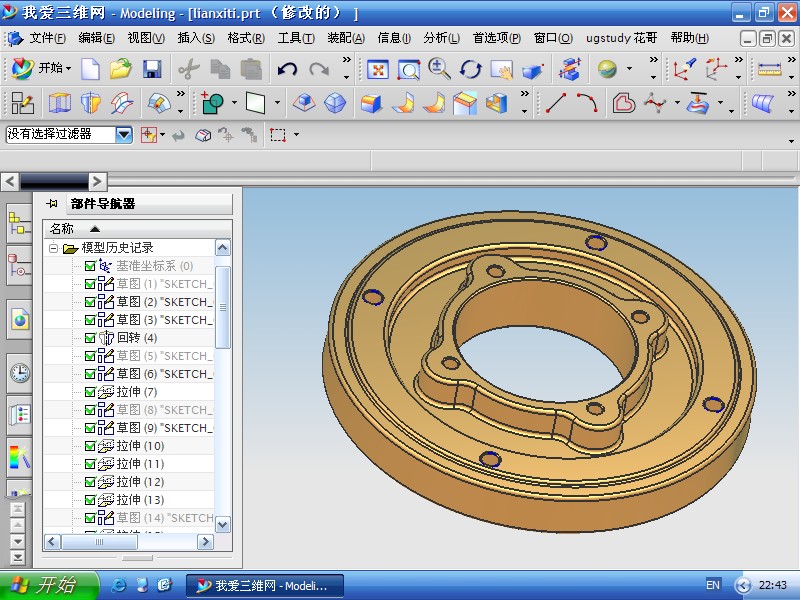

pansuiliu

我的做的不好，大家指点下，2楼的工程图做的真好看，就是有一处尺寸“深度——32mm”我不知道怎么算出来的，我做的是深度是26mm
