『1011』实体+工程图练习

astrokylin · 发表于 2009-6-26 13:09:49

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

讨论

麻集 · 发表于 2009-6-26 13:10:56

LZ 也忽悠人吗? ^_^

astrokylin · 发表于 2009-6-26 13:16:06

哪敢

刚才还没编辑完帖子，现在好了。

beyond2009 · 发表于 2009-6-28 18:22:51

圆形沟槽的深度好像没给，自己看着做了

astrokylin · 发表于 2009-6-28 18:32:02

恩，看着做就是了，本想壁厚一致的。

haludyi · 发表于 2009-6-28 18:48:13

还是没看到附件啊，是不是我不够聪明，看不到的？

astrokylin · 发表于 2009-6-28 19:57:57

这只是对应题目的讨论贴，练习题都是以“练习题”分类的。

先看下练习题的版规。
http://www.3dportal.cn/discuz/vi ... &extra=page%3D1

driver · 发表于 2009-7-1 08:46:53

下图显示一半的视图是怎么设置的？
我在建模时切掉一半，可以显示一半的视图，但是旋转剖就做不了了。
看了几位高人做完的工程图，还是不会。

astrokylin · 发表于 2009-7-1 09:15:12

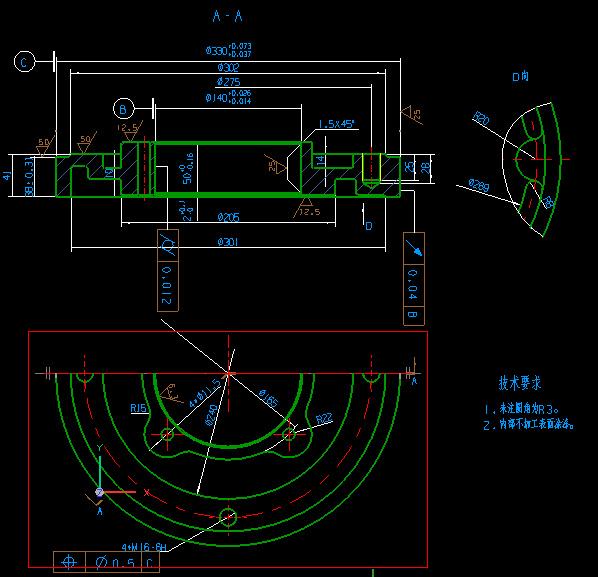

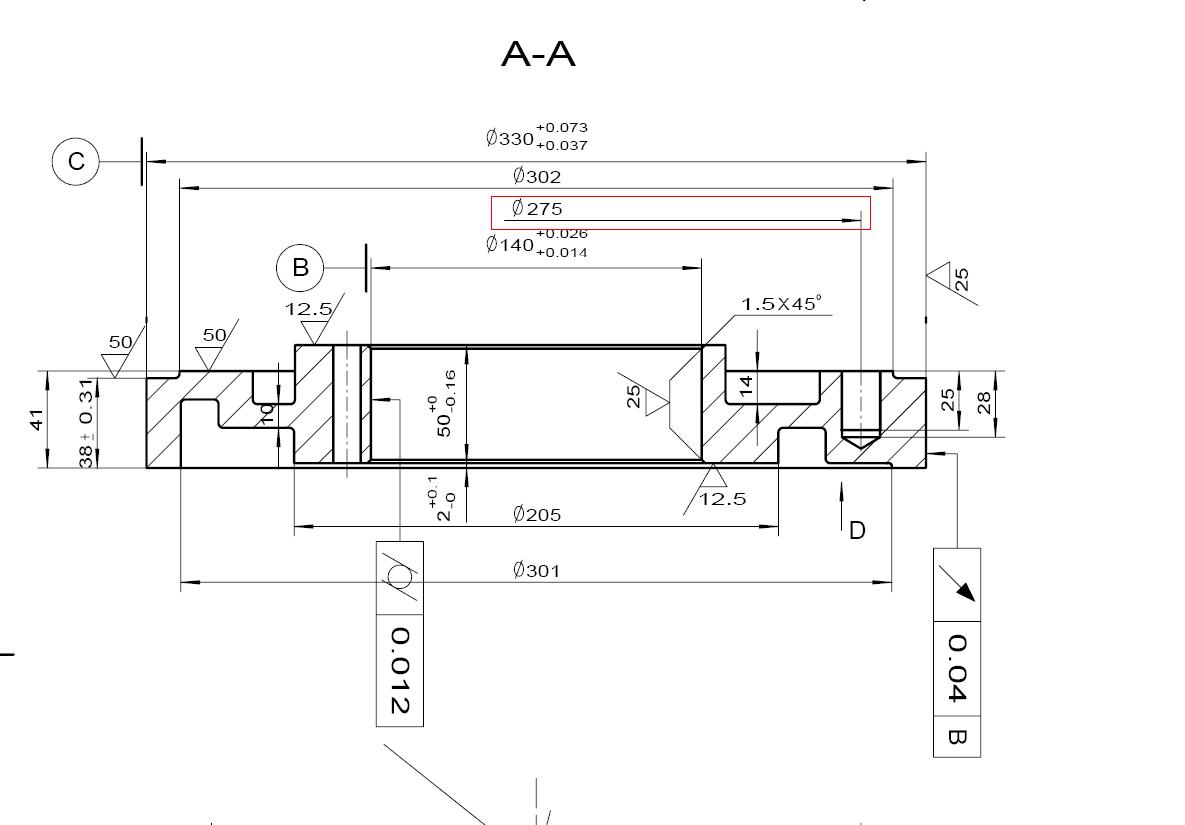

红框中，Φ240这个尺寸的的标注，我也没标注出来，是编辑的文本（要避免这种做法）。
之所以这样标，是因为原图这样，想看大家有没有好的解决办法。

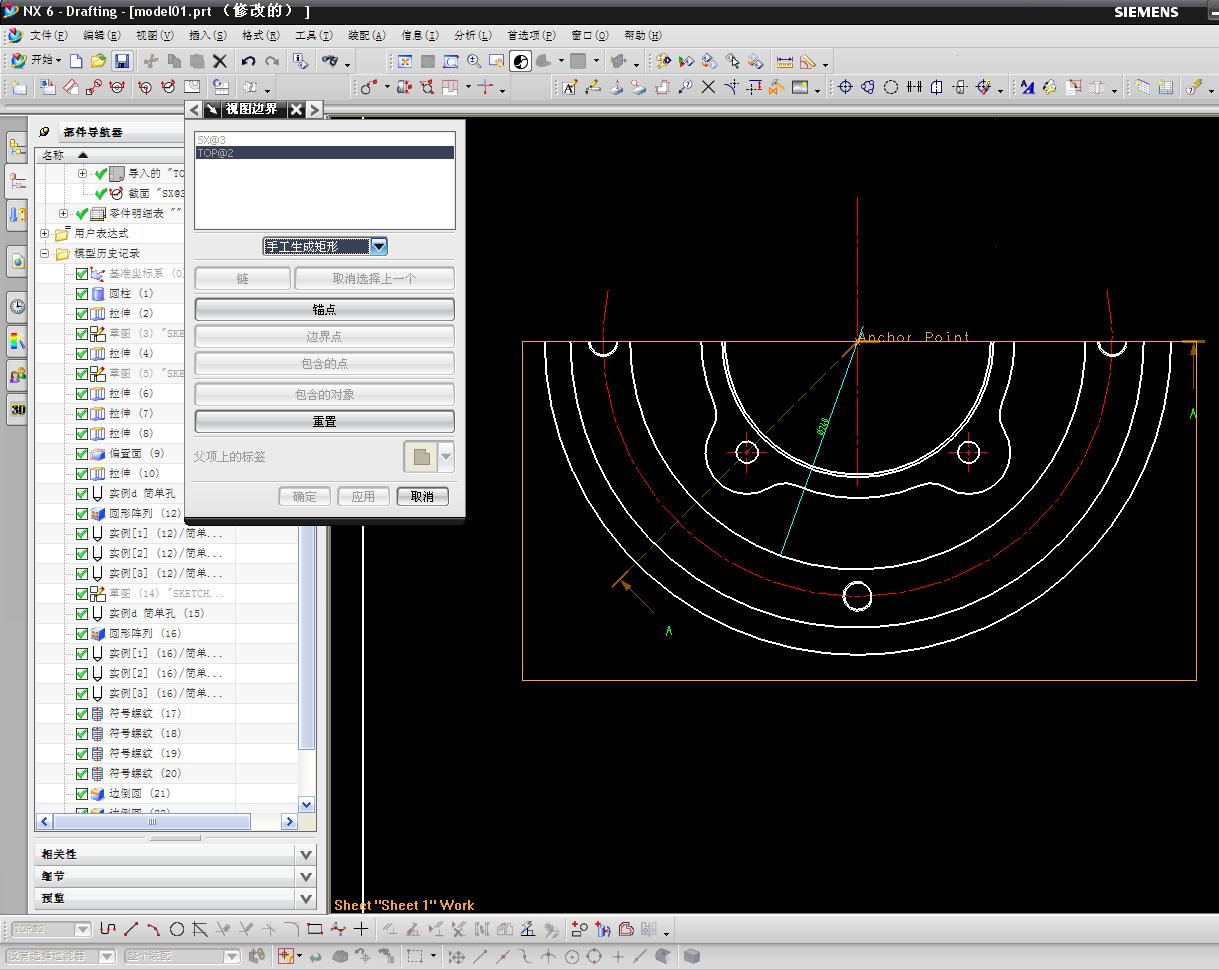

beyond2009 · 发表于 2009-7-1 18:38:29

半个视图用的是“视图边界”的功能，自己体验一下就会用了！

beyond2009 · 发表于 2009-7-1 18:39:13

那个用孔标注就行啦！

astrokylin · 发表于 2009-7-1 20:24:56

用孔尺寸线不过圆心啊～～

beyond2009 · 发表于 2009-7-1 21:01:25

可以在前置附加文本中添加空格直到过圆心，不影响尺寸关联性但期待有更好的方法！

astrokylin · 发表于 2009-7-1 22:25:54

好主意，太聪明了

driver · 发表于 2009-7-2 23:15:24

原帖由 beyond2009 于 2009-7-1 18:38 发表 http://www.3dportal.cn/discuz/images/common/back.gif! B% \+ v4 `* r# t' A. B3 N4 D) d
半个视图用的是“视图边界”的功能，自己体验一下就会用了！

是用手工设定矩形？没办法准确定位啊。

beyond2009 · 发表于 2009-7-2 23:41:57

如果要准确的话可以做辅助线添加对象做边界！

astrokylin · 发表于 2009-7-3 01:12:26

就像LS版大说的，用“Break Line/Detail”能准确捕捉

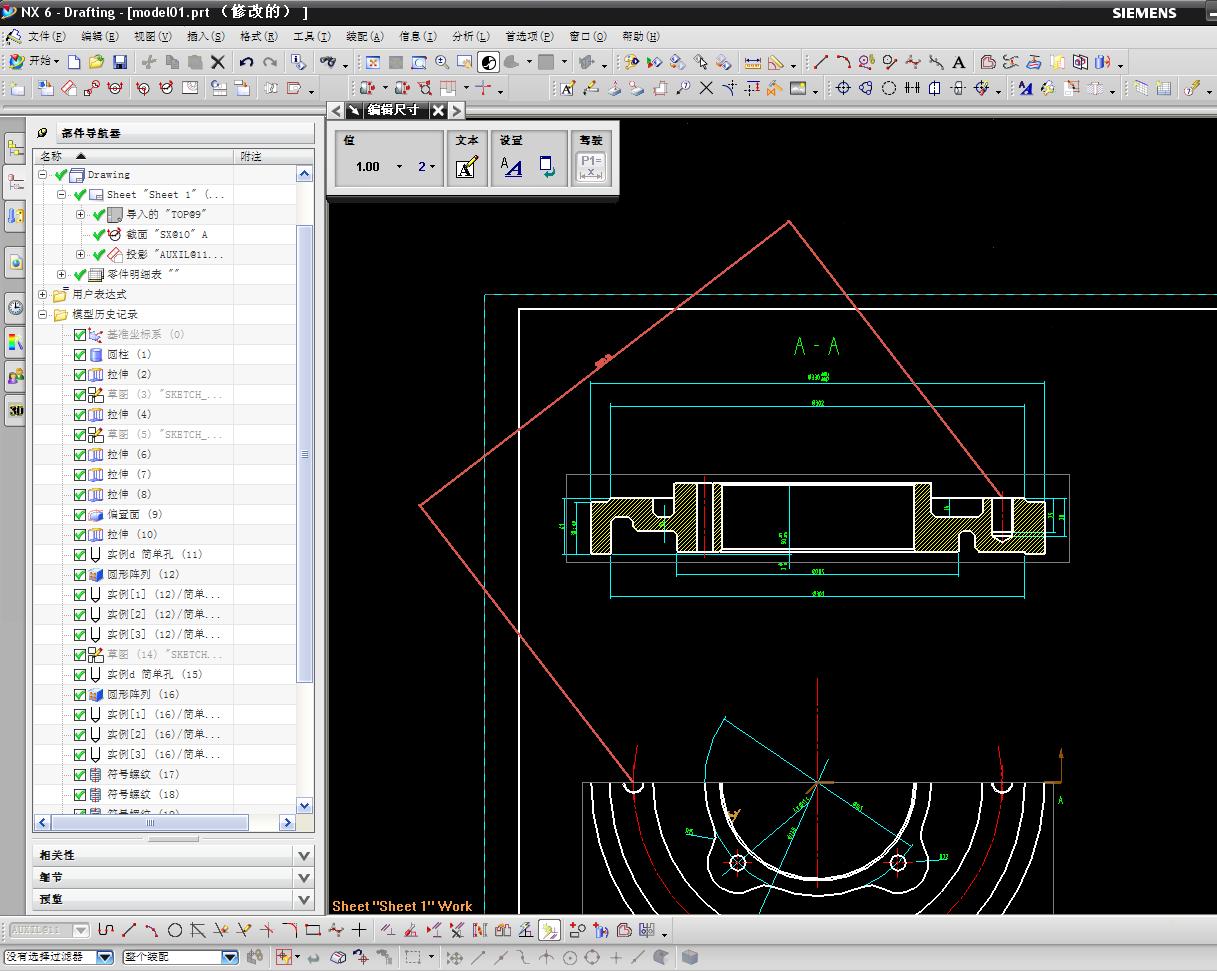

driver · 发表于 2009-7-3 16:15:48

有没有设置尺寸线水平或竖直的选项？
如图1，想标注成图2的样子。

sharpspsw · 发表于 2009-7-3 17:32:05

看不到，就讨论2字

driver · 发表于 2009-7-6 11:04:25

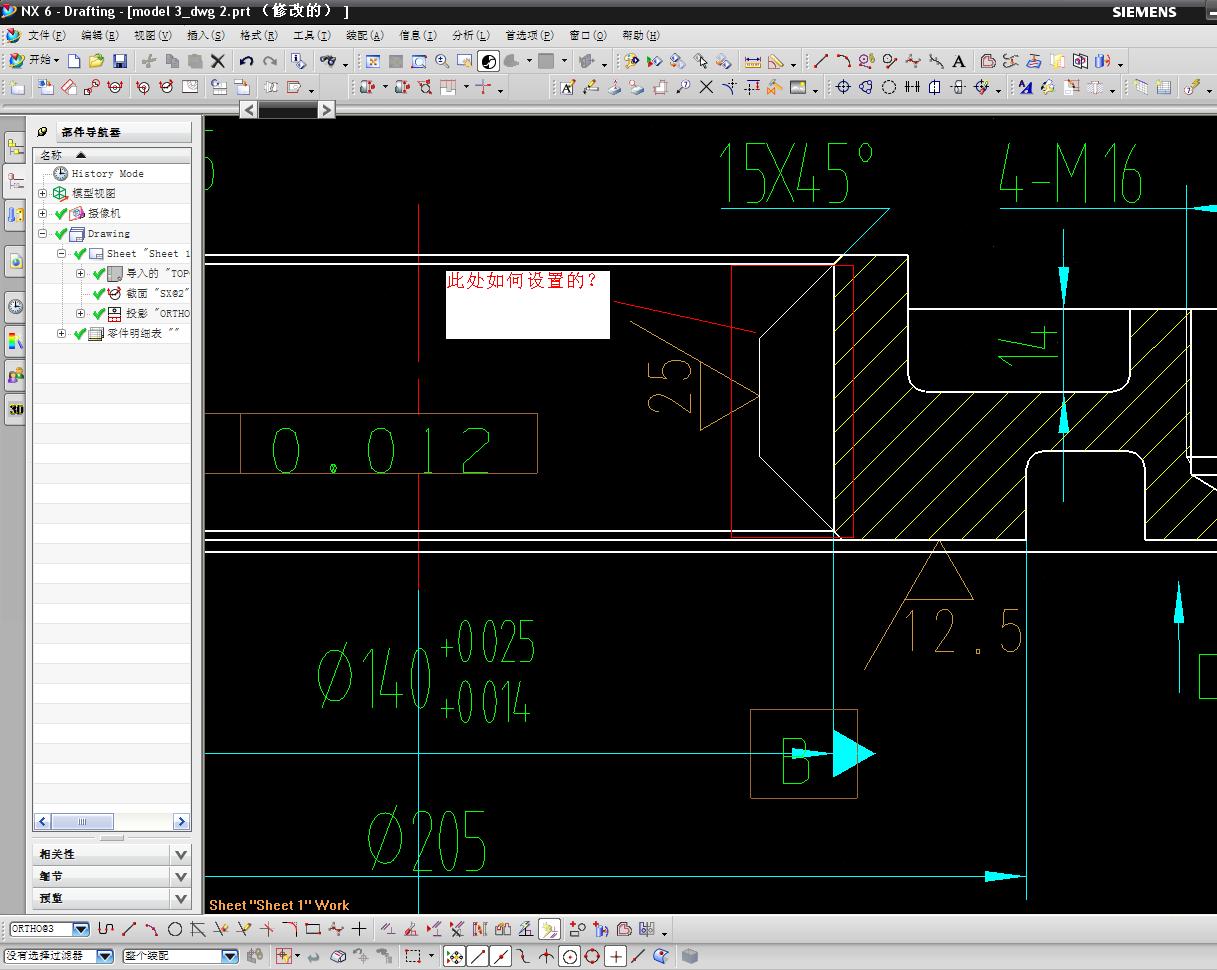

学习高人的工程图，下面两处不知如何设置。

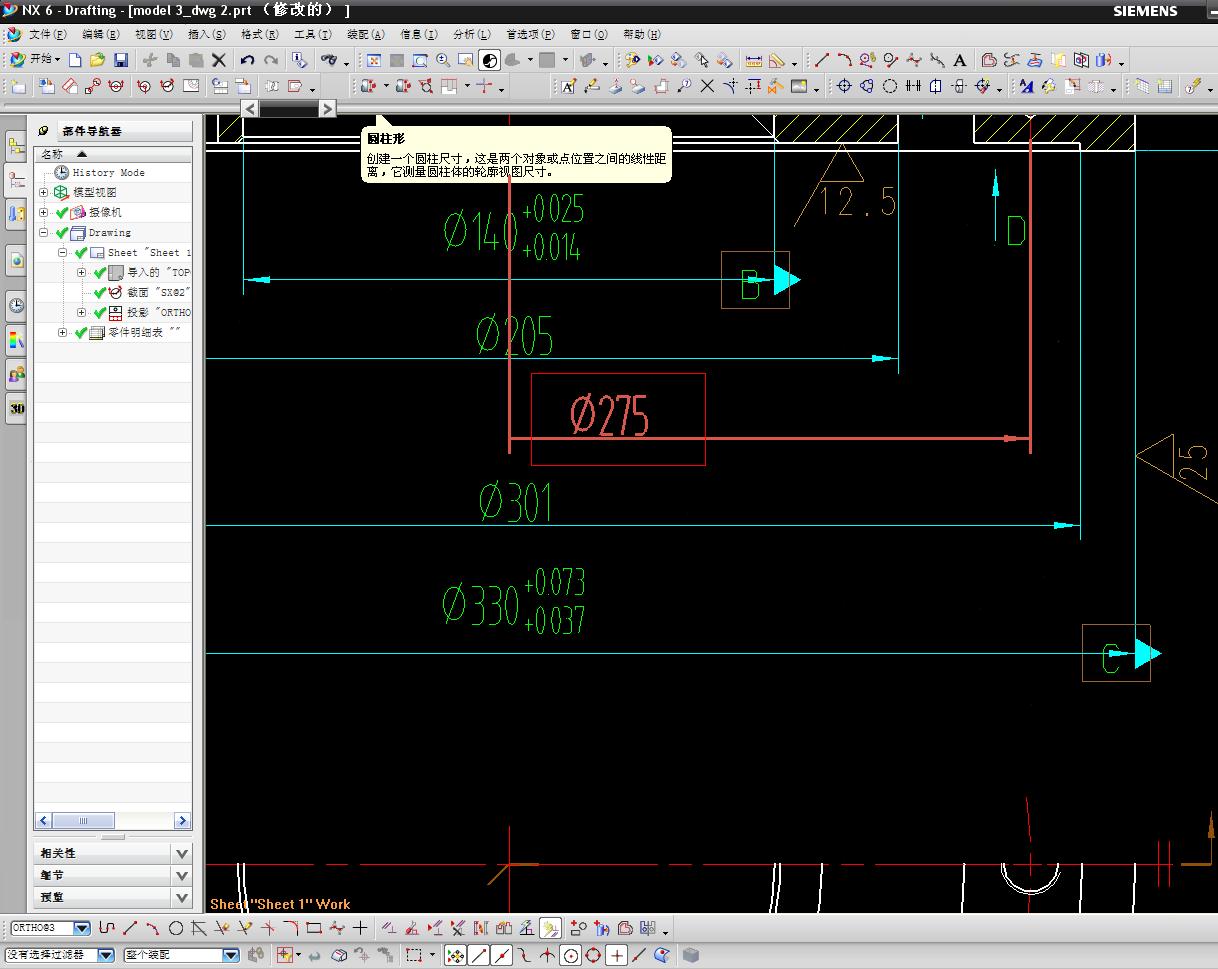

1 我在此处用圆柱标注值为137.5

2

beyond2009 · 发表于 2009-7-6 18:40:37

像是我的图。
1.用基线标注就行了。http://www.3dportal.cn/discuz/attachments/month_0907/20090714_deced29f57ba5cb181abqad7RoAWx0oM.png
2.将视图展开，用“基本曲线”工具做辅助线！

对了，看了你做的这道题了，见你安装了论坛提供的制图模板了，可好多对象不是模板的样子，请问是否正确安装？

回访一下，看是不是模板有问题！

[ 本帖最后由 beyond2009 于 2009-7-14 23:13 编辑 ]

1016zz · 发表于 2009-7-6 20:13:40

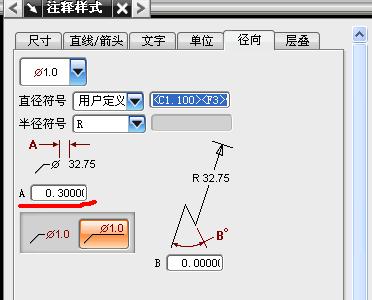

请教版主此处直径符号与数字之间的距离如何设置？谢谢。

beyond2009 · 发表于 2009-7-6 20:44:08

在这里！

1016zz · 发表于 2009-7-6 20:50:50

回版大，这里已设置成零了还是很大的距离，用的5.0版本。

driver · 发表于 2009-7-6 22:15:25

原帖由 beyond2009 于 2009-7-6 18:40 发表 http://www.3dportal.cn/discuz/images/common/back.gif$ `, _4 l3 d. r( O* N" |/ i9 v4 p
像是我的图。" u- a2 Q, j- p0 U
1.用基线标注就行了。6 Y$ f' {9 a a' W. c: O* [, a
2.将视图展开，用“基本曲线”工具做辅助线！- g- |9 q$ V+ Z+ L+ m4 h
, m6 I3 J" ~( {2 l1 d6 @+ E: y
对了，看了你做的这道题了，见你安装了论坛提供的制图模板了，可好多对象不是模板 ...

就是版大的图，学习呢。
第一个问题解决了，不知道为什么是这样，隐藏设置？
第二个问题在研究。
用的模板是论坛6月24日更新后的模板。
