请问用工程图显示零件的剖面？

kinglaw · 发表于 2008-2-20 21:45:23

您需要登录才可以下载或查看，没有帐号？注册

x

请问用工程图显示零件的剖面？例如想显示螺孔等，谢谢！

kinglaw · 发表于 2008-2-21 13:59:17

请问有知道的朋友吗，，请告知

ygq5117 · 发表于 2008-2-21 14:16:18

很简单啊
你在帮助里找不就得了
SW用自助教程的

asencwx · 发表于 2008-2-21 14:48:13

剖面图，实体显示，不知道是不是这个意思

guoquanfeng · 发表于 2008-3-3 18:53:15

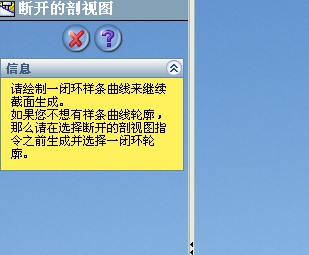

工程图显示零件的剖面，楼主的意思是可用断开的剖面显示
以前我用过，楼主自己多调试一下,

st021107014 · 发表于 2008-3-3 20:51:04

里面不是有个剖面的选项吗,然后选个片面作为剖面不就可以了

维分子 · 发表于 2008-3-5 10:55:53

你也可以在零件图里用剖面视图剖开了,然后再在工程图里画.

guoquanfeng · 发表于 2008-3-5 18:20:49

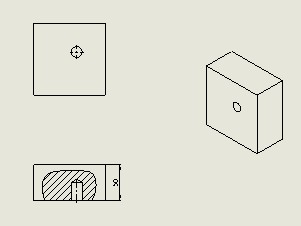

是这个意思吗？见附件图

猫~ · 发表于 2008-3-5 20:22:27

愚见:
先把各视图放到窗口
点插入-工程视图-剖面视图,然后你想要那个剖视图就在那视图点剖面线,就能直接出了

kinglaw · 发表于 2008-3-9 17:28:17

原帖由 guoquanfeng 于 2008-3-5 18:20 发表 http://www.3dportal.cn/discuz/images/common/back.gif
( I4 Q5 U5 F$ ]' J* H" {是这个意思吗？见附件图

是的，非常感谢！

guoquanfeng · 发表于 2008-3-9 18:09:13

Wuzx · 发表于 2008-3-14 12:37:02

我也是新手，看到高手指点，又学到一点新知识，多谢了
