工程图：用断开的剖面视图展示内部结构

guoquanfeng · 发表于 2008-3-4 19:39:09

您需要登录才可以下载或查看，没有帐号？注册

x

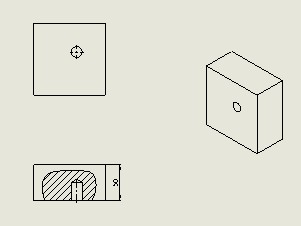

用断开的剖面视图展示内部结构，这是我以前发现的功能，与大家分享

zhqlmy7273 · 发表于 2008-3-4 19:53:25

已经用过了！！！！！！！！！

xuxinzhi2006 · 发表于 2008-3-9 10:47:17

这个功能非常实用，也是经常要用的。谢谢楼主分享！

yyqd · 发表于 2008-3-9 16:34:44

谢谢啊，可是我的版本打不开，2006版的，楼主能说明一下过程吗？再次谢过

minjun23 · 发表于 2008-3-9 16:49:31

提示: 作者被禁止或删除内容自动屏蔽

guoquanfeng · 发表于 2008-3-9 18:14:11

选择断开的剖面，再绘制样条封闭图，最后选择深度或要剖的空，既可出结果

susan149728 · 发表于 2008-3-10 14:42:46

这种方法我也会点，只是选择深度时要正确呀，

chenyu6688 · 发表于 2011-10-25 11:49:20

过来学习下

802210 · 发表于 2011-10-25 11:58:30

提示: 作者被禁止或删除内容自动屏蔽

caption_cn · 发表于 2011-10-25 15:02:12

这里也流行挖坟？

秋枫飞扬 · 发表于 2011-10-25 22:49:34

我的也是2006版的，很多值得学习的附件都打不开。可惜。

wujiaguo388 · 发表于 2011-10-25 23:54:18

曹操复活了

lisuo · 发表于 2011-10-26 09:00:36

这是最常用的命令了，怎么回才发现呢，深度不要直接填，选深度时只需用选上面视图中的圆孔边线就行了
