我想有没有方法可以在cad中实现，任意回转体零件的体积，面积直接读取 。结果是输出一个对话框 显示图中的回转体面积，体积信息! A& H8 l* O7 X) ?2 R, r
7 m: i( S8 q1 g2 Q# s& Q9 t% n6 K( T
这是我在其他论坛转载的，他只是说了在cad中的操作，能不能利用lisp完成这样的操作，来实现输出结果。
2 i( a) e* Q! x: k" b+ p) w以下为转载内容 原帖地址http://www.3dportal.cn/discuz/thread-319749-1-1.html得到客户图纸，进行报价。工艺中含有热处理与表面处理，因此需要计算零件的重量（体积）与表面积。) a+ |/ L. K- T5 O% t
思路：
( @5 o( U8 U* P" z使用autoCAD，将图纸中的平面线条转化为三维实体，然后使用查询命令得出零件体积与表面积。" `" h2 j7 X+ E4 [, K
6 A) K+ }) P. }; x) I步骤：& S$ ?3 N- ]% h+ n+ G; B

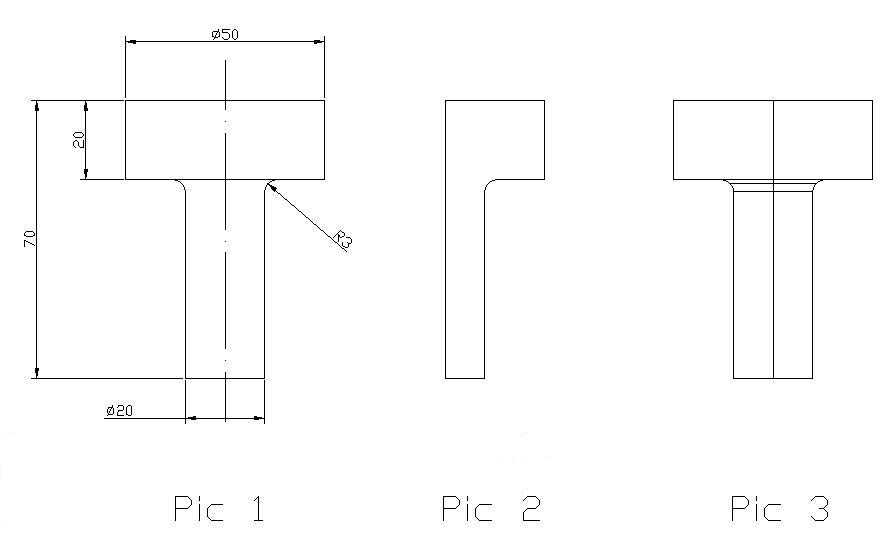

' o4 o) P, d' t1 \: p" G8 r图1 把零件图纸另存为一个文件% P6 a. h( M; K% f" k
- @" U6 @! `- X
' z" ^, L2 t/ w& p9 _+ ^图2 a 在零件轴线上加一条线
, @% \; p3 \7 |$ |' {* ~/ J! y b 删除/剪切所有尺寸标注，轴线左侧所有线条,以及除零件轮廓线之外所有的线条2 G1 ~; C8 {) a: ^) q( ^$ P D. f8 Z2 l9 f I
c 使用 <绘图> ==> <面域>, 把图形转化为面域实体' U0 c& U9 d& J1 q# ?. X2 a8 o
8 u# f, n; ?1 l3 A# s8 {8 o图3 a 使用 <绘图> ==> <实体> ==> <旋转> , 选择轴线的两个端点为旋转轴的起点与端点,其他所有设置使用默认.形成零件实体, Z( U& {# G) i8 R8 A" T; k: x+ l2 T! u& [/ |
b 使用 <工具> ==> <查询> ==> <面积>, 输入<对象(o)>, 选择实体,得到零件表面积9 k+ c" X/ z" I( |8 ?- `* z" A! T. C" n. N6 i2 m7 @# S
c 使用 <工具> ==> <查询> ==> <面域/质量特性>,选择实体,得到体积,乘密度得零件重量4 M+ C+ X G- |. n) K( c8 h
6 G' E5 K: \2 l; p u( Bhttp://www.3dportal.cn/discuz/data/attachment/forum/month_0707/20070719_e1cb4090e9a8c93b91e5cr6uxwJUgqwf.jpg" N$ V! P) x# A
|
|
