『1009』实体练习 行星盘（截至7月15）

fsxs

根据附图所示的尺寸作出物体的实体造型【4分】
1 L' B' h9 D. K/ O0 o额外加分：
5 d& v8 p# \6 A6 ^

• 出工程图（必要的视图+等轴测或斜轴测视图），仅标尺寸【3分】

要求：详情请见【NX 练习题 管理规定】
2 b. [1 Z& n) }8 V, b( {    1.上传练习时，需要包涵Part文档和附图，附图内容包涵：①NX版本；②完整特征树；③练习文件抓图。
& M8 u' W* z; M6 |- m    2.针对符合做题要求跟帖练习情况，给予4～6三维币的奖励，可稍有突破此限制，做错的不予奖励。先参与的会员给予上限的加分奖励。思路不同的做法，请在回复标题中注明，仍按上限给予加分。
) W5 y6 ]$ L* W$ h9 V* g/ i' \. i- C& ~    3.发布时间超过15天（或超过版主规定的时间）的练习题，结束该练习题练习。此后所做的练习给予0～2三维币的加分（不是非常简单的都加2分）。

【讨论】http://www.3dportal.cn/discuz/viewthread.php?tid=753512

希望大家多用http://www.3dportal.cn/discuz/viewthread.php?tid=752619&extra=page%3D1的模板，作出漂亮的工程图。

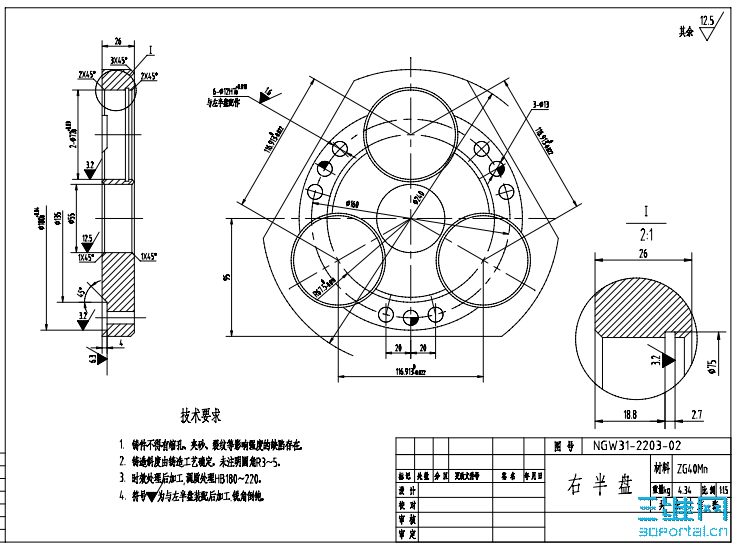

具体尺寸下载下面的PDF

beyond2009

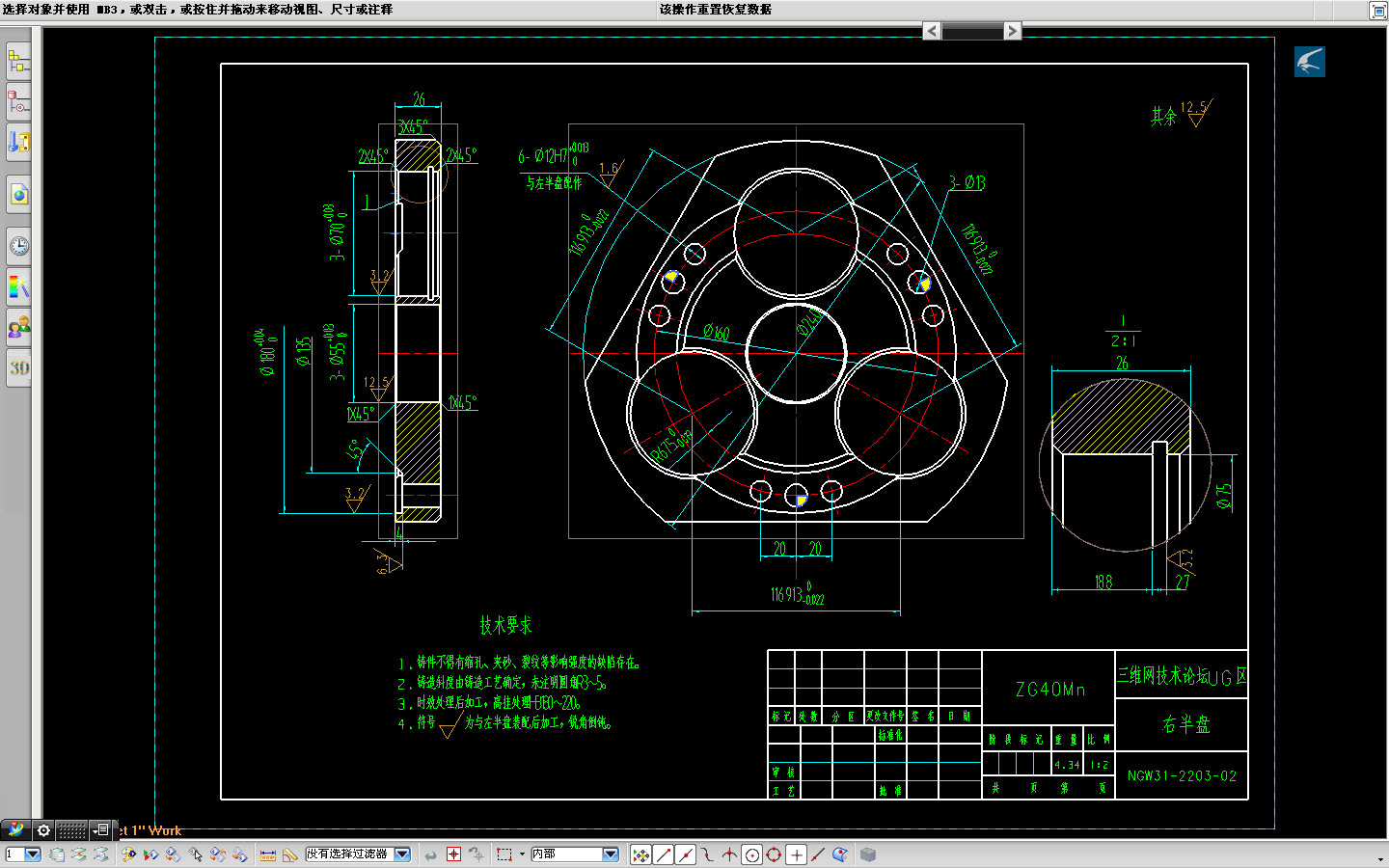

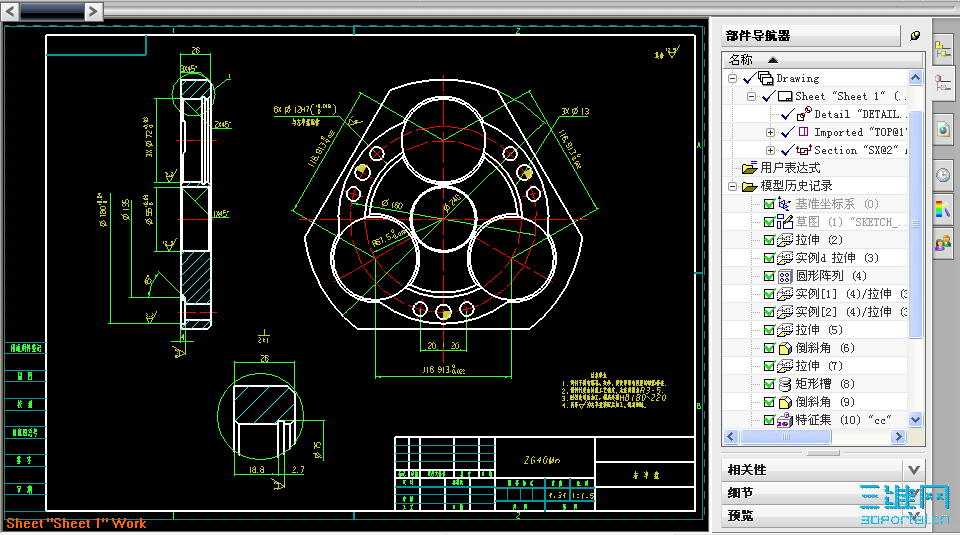

我先来一个，用三维模板做的！
7 y5 B9 a* _; N  e" P! S: M1 p
8 O: i. n3 |  V+ j9 ?[ 本帖最后由 beyond2009 于 2009-6-23 00:31 编辑 ]

1016zz

来一个,5.0做的.

2L682

用6。0做了一个。图作的不好。

sxsanyi

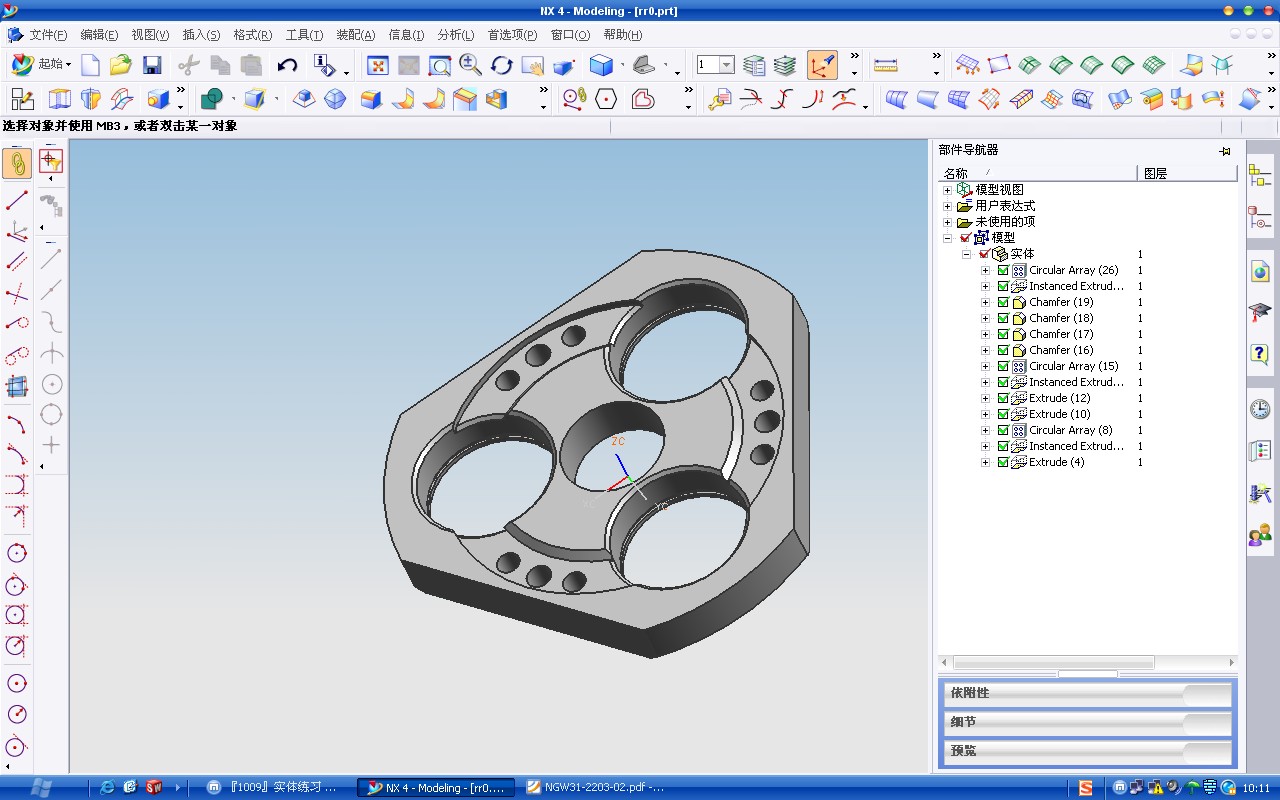

我来作一个，用NX4作的。

xuezhongfei2002

也来试试，由于做的工程图太难看，就不出了

大雪纷飞

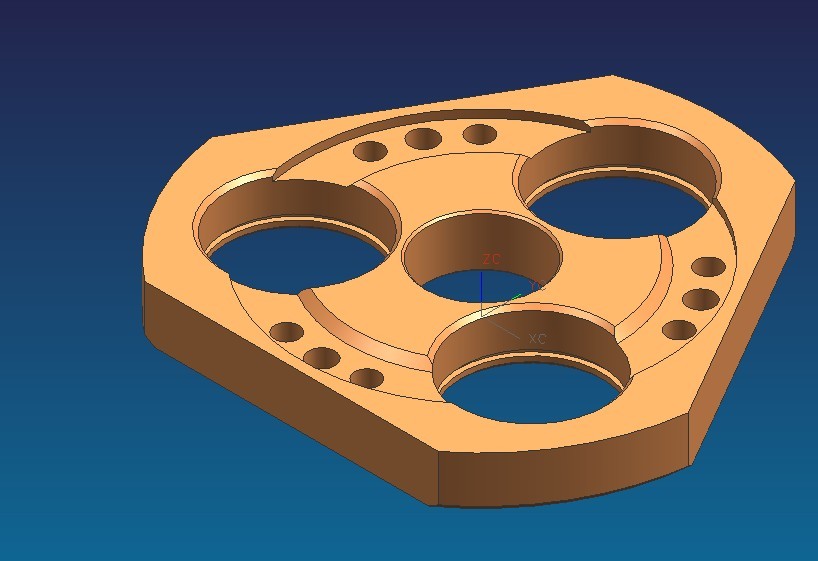

用UG  NX2.0做了一个
" Z8 N0 O, @0 X0 ]- B
( K+ r4 F. a! Z/ T& Z[ 本帖最后由 大雪纷飞 于 2009-6-28 16:00 编辑 ]

xcrxxc

零件图应该不错,工程图标注不是很好,不知如何实现半标注

( z. w* a" R: F9 T% l[ 本帖最后由 xcrxxc 于 2009-6-29 23:07 编辑 ]

driver

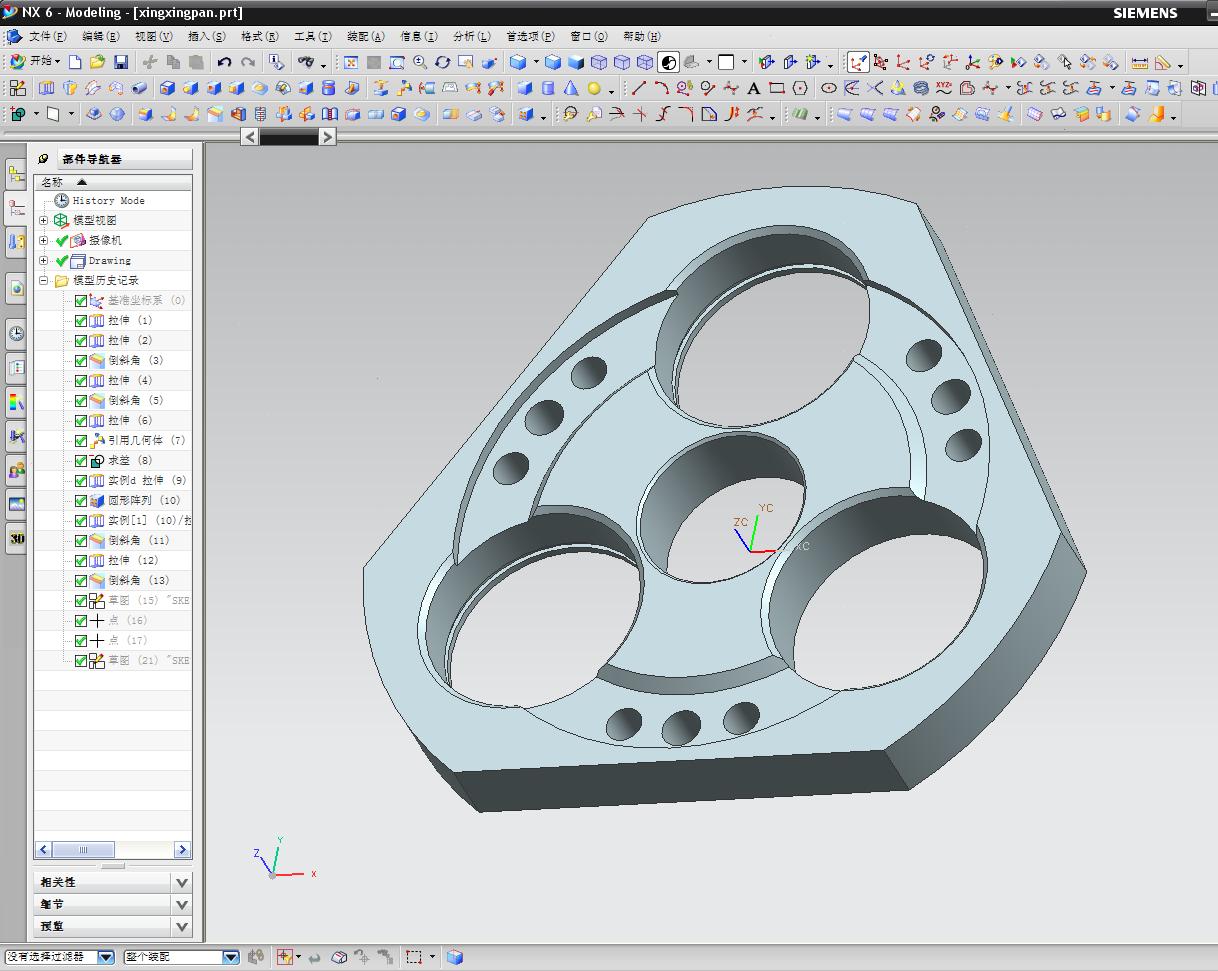

UG6.0

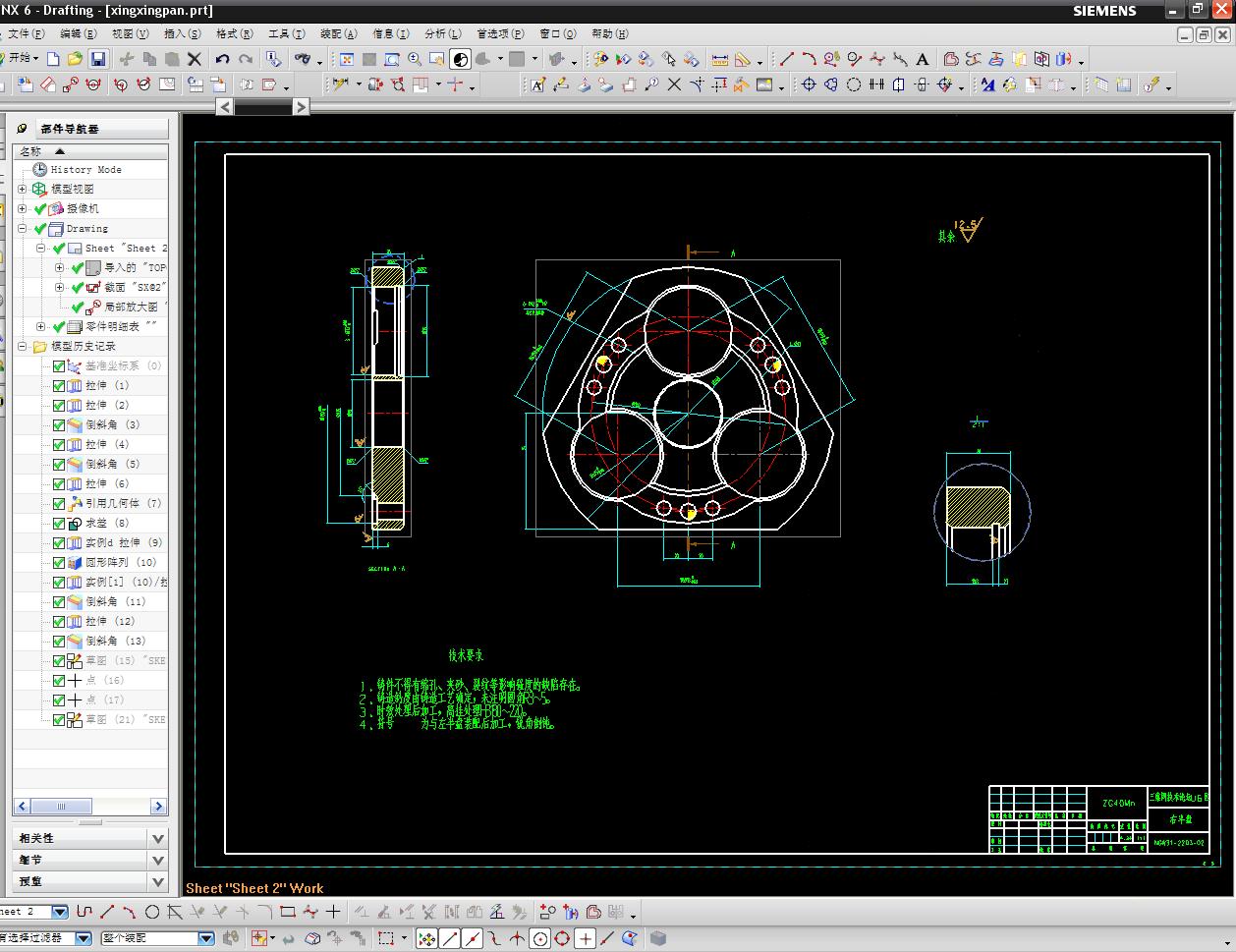

+ T2 r+ s* F$ \2 @  h  q! Y9 e4 Q工程图还有地方不会标注

+ Y% i  ?6 b9 Q8 z% e) V& _5 D
: j5 V' E: x) p1 t0 ? xingxingpan.rar (299.75 KB, 下载次数: 3)

2009-7-6 08:47 上传

点击文件名下载附件
