『1009』实体练习行星盘

astrokylin · 发表于 2009-6-22 23:48:28

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

讨论

driver · 发表于 2009-6-22 23:51:10

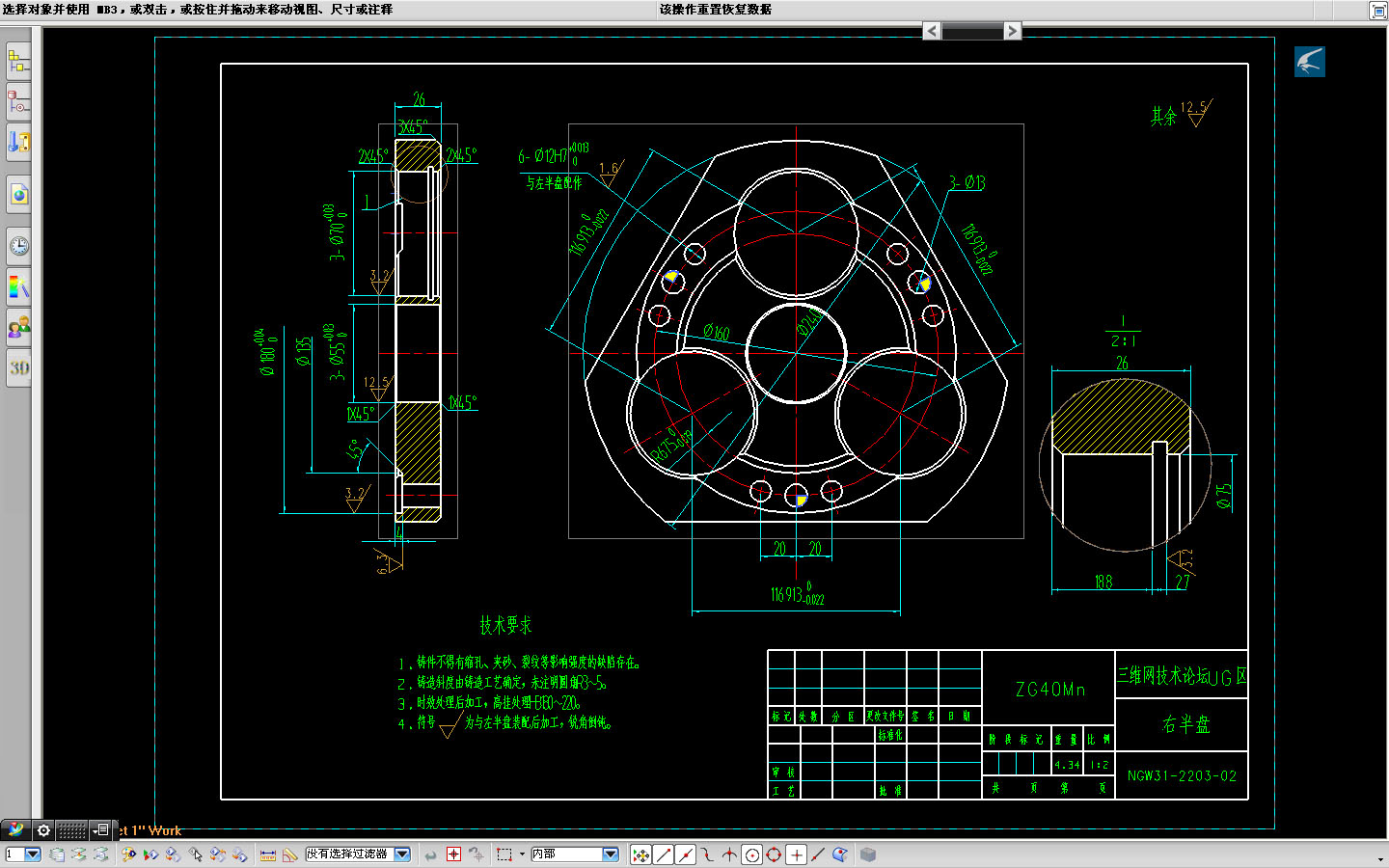

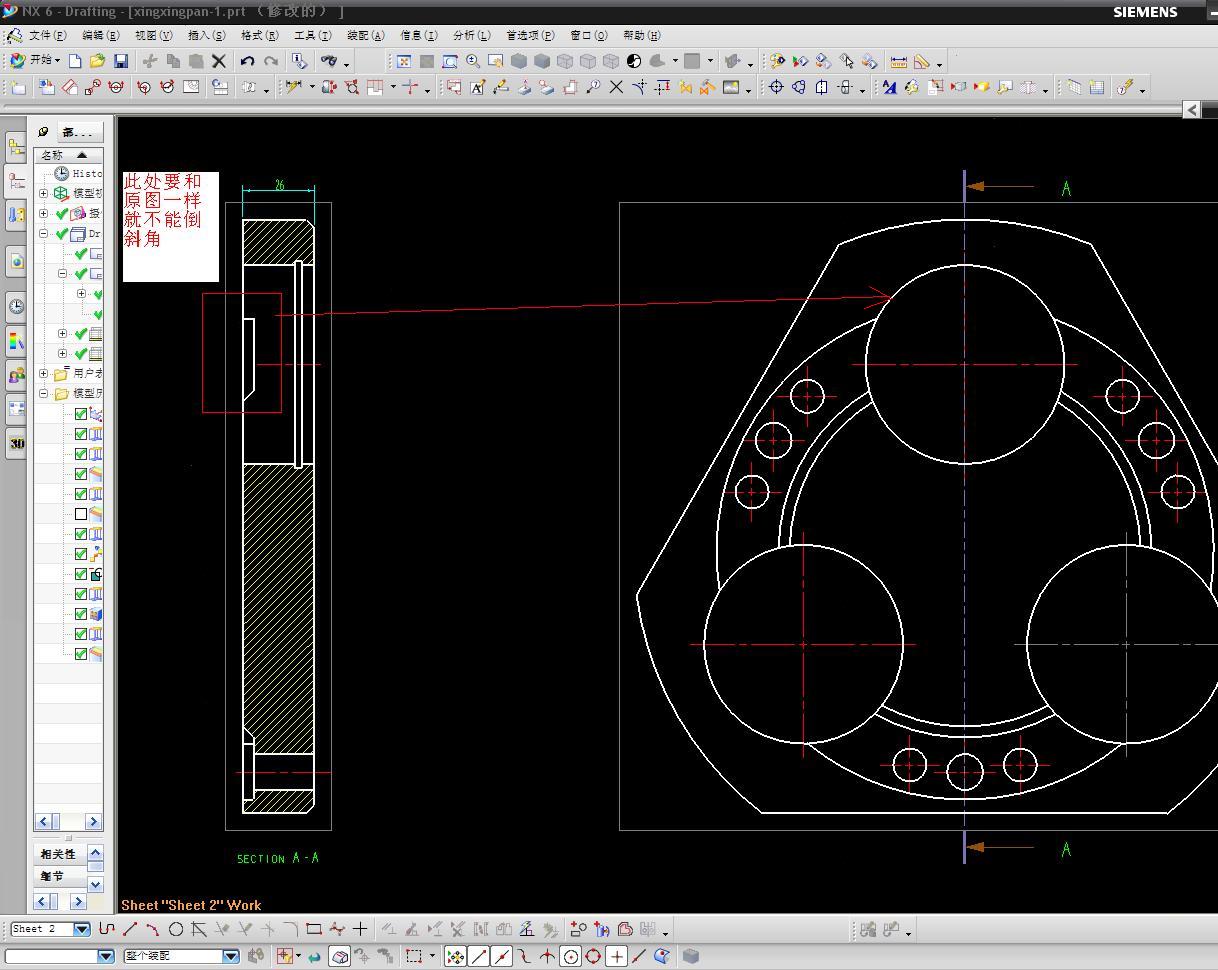

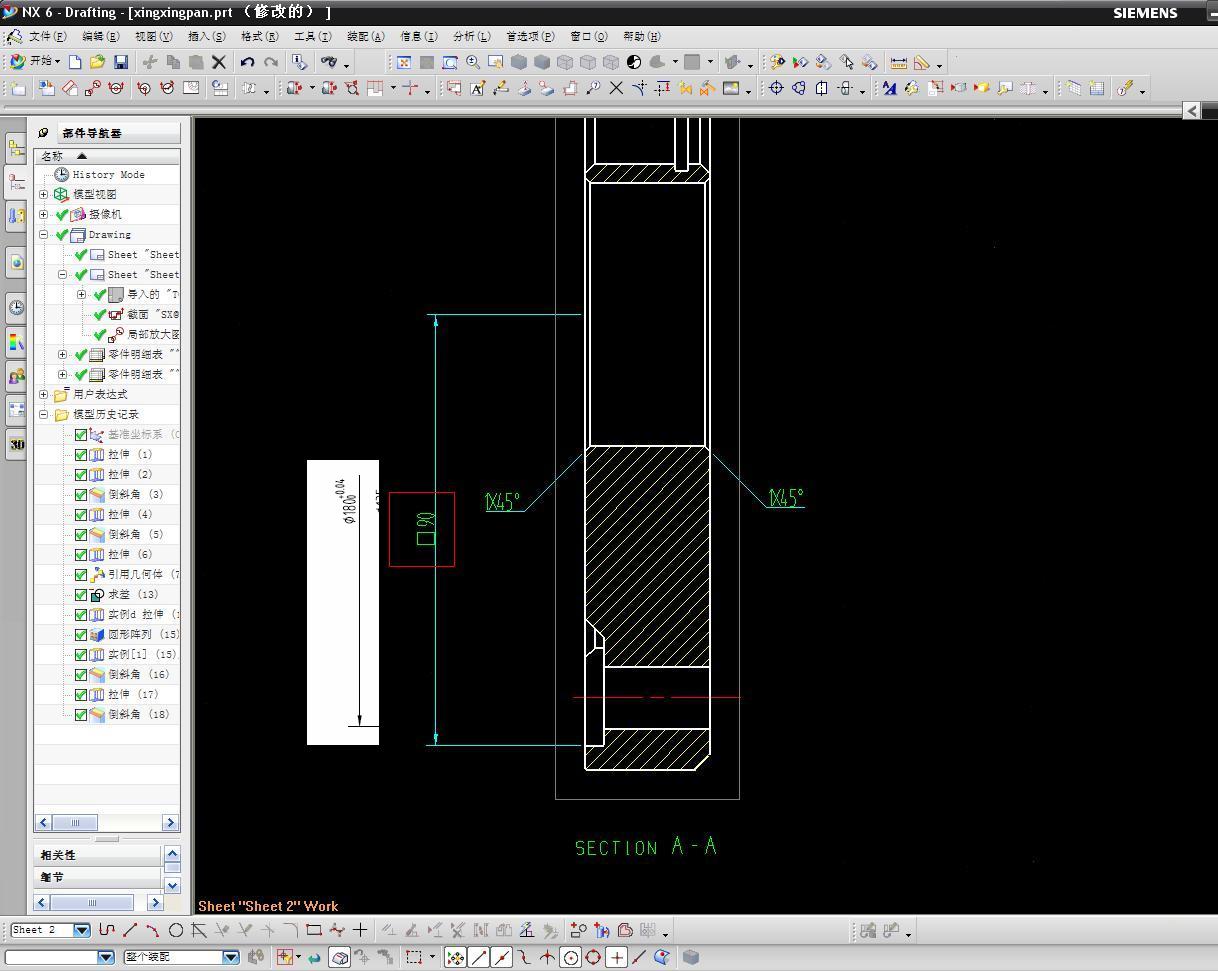

此两处矛盾，见图。

beyond2009 · 发表于 2009-6-23 00:34:54

是的，你说的对，原题主视图不对。

driver · 发表于 2009-6-23 09:14:59

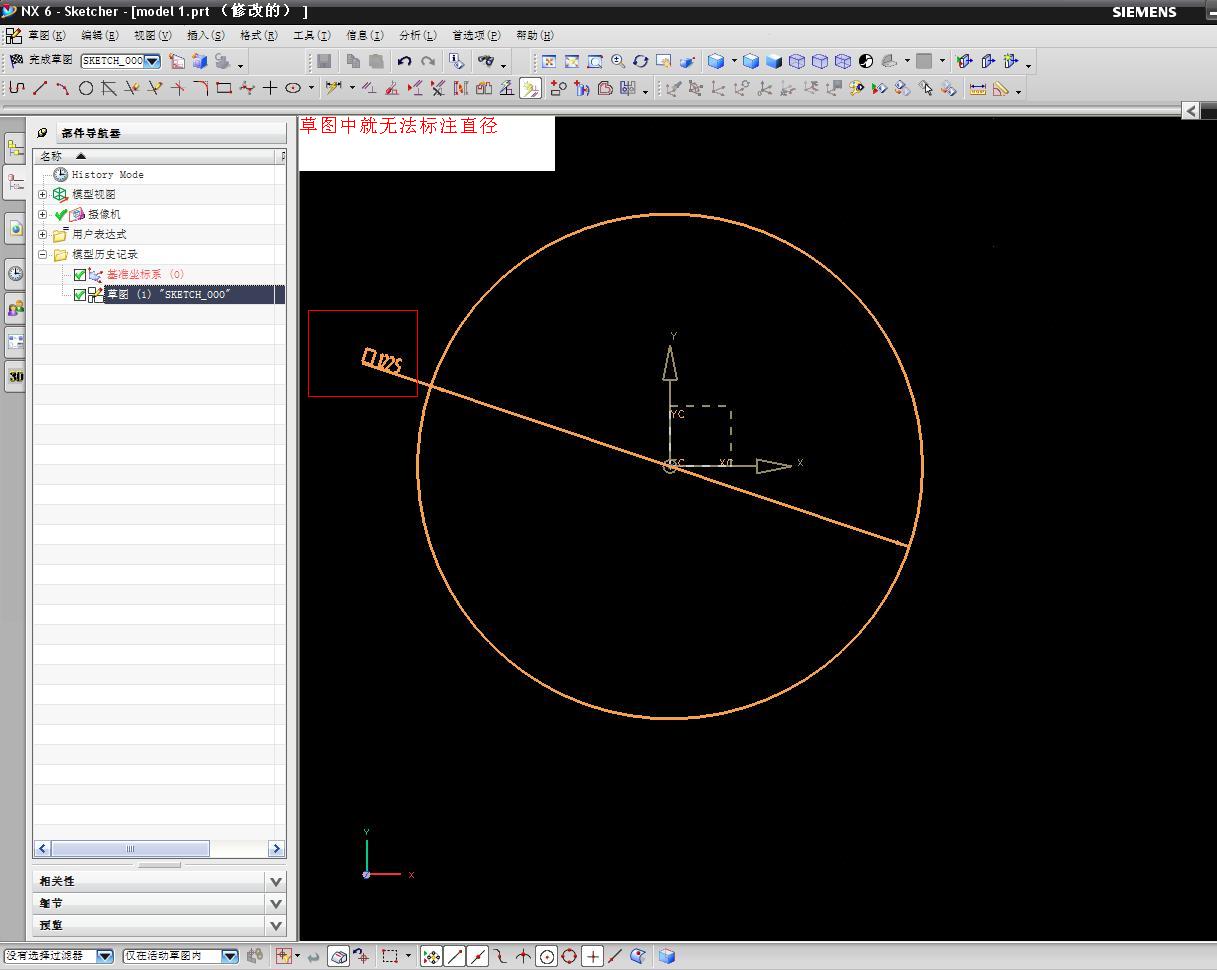

1 “Φ”显示不出来，是那个字体没装？
2 图中红框标处怎么能像白框处标注成一样的？

beyond2009 · 发表于 2009-6-23 20:19:07

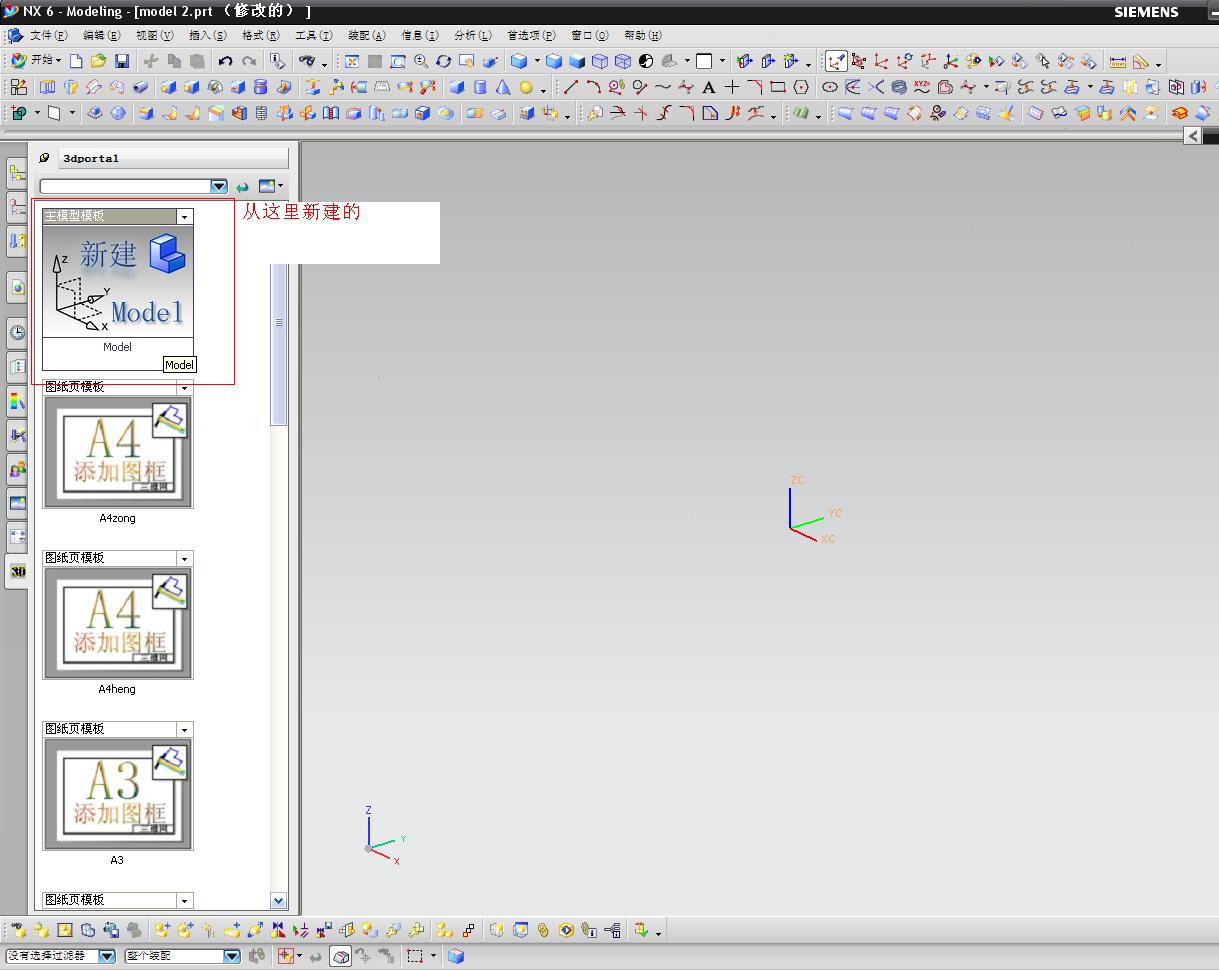

是不是没用“新建Model”新建呀！

driver · 发表于 2009-6-23 20:41:49

beyond2009 · 发表于 2009-6-23 21:54:00

嗯，对，草图里是有问题，很快更新此问题！
感谢你的测试！

driver · 发表于 2009-7-1 09:37:20

这里是怎么设置的呢？

1016zz · 发表于 2009-7-1 10:51:24

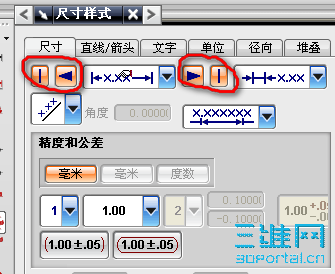

回楼上，尺寸拖出来后，点设置选这里...............

beyond2009 · 发表于 2009-7-1 18:50:17

回复6#！
草图的问题已经修正，请重新下载更新！

driver · 发表于 2009-7-3 09:01:40

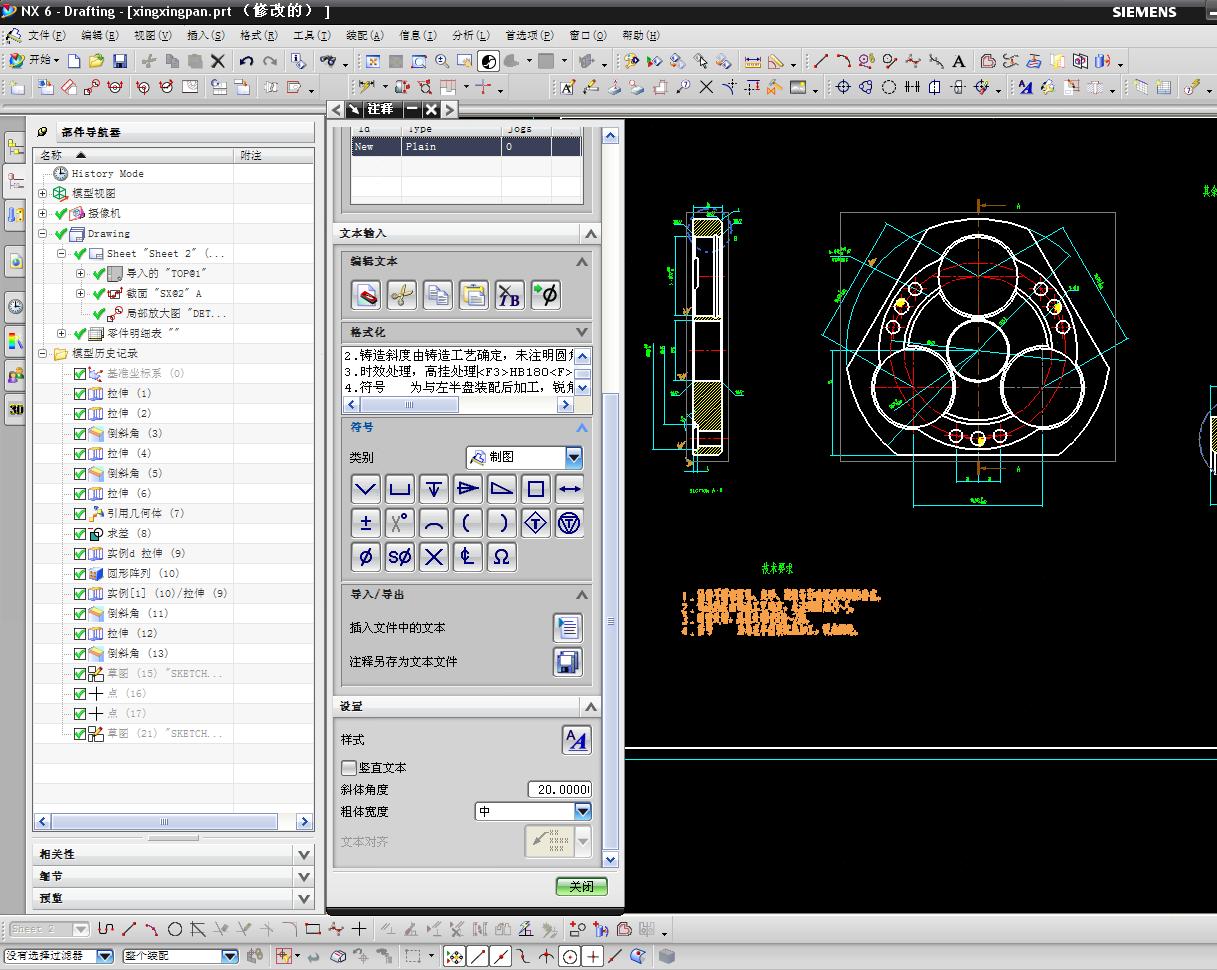

注视中的<F3>怎么设置？
见图。
文本注释<F3>是手输么？还是能在哪里设置？

driver · 发表于 2009-7-3 09:34:57

原帖由 beyond2009 于 2009-7-1 18:50 发表 http://www.3dportal.cn/discuz/images/common/back.gif
7 w0 f; b- Z' ?& V" }回复6#！
) M* J- e5 ?+ J( a草图的问题已经修正，请重新下载更新！

重新下的模板。

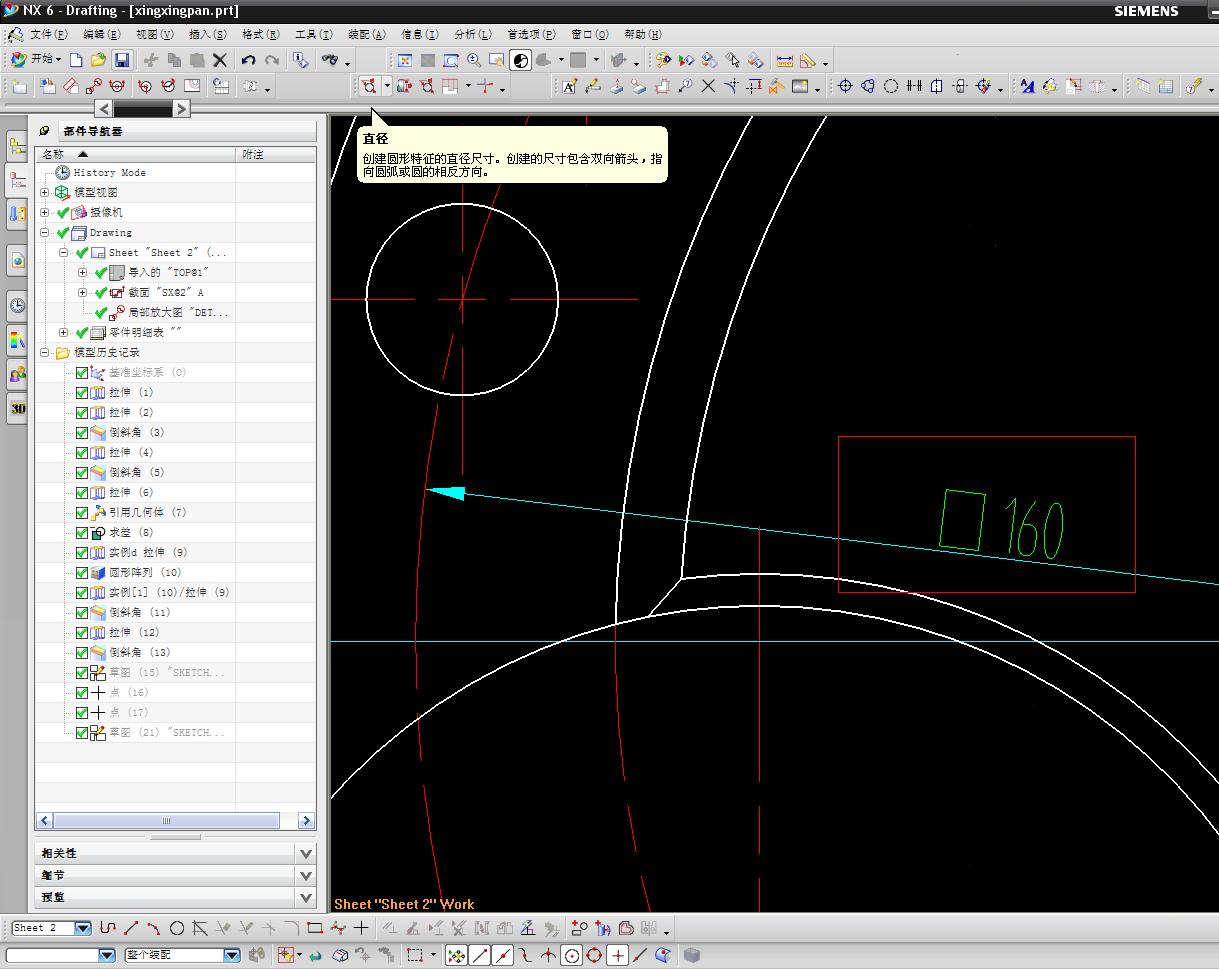

工程图中直径标注还是不能显示。

driver · 发表于 2009-7-3 10:05:42

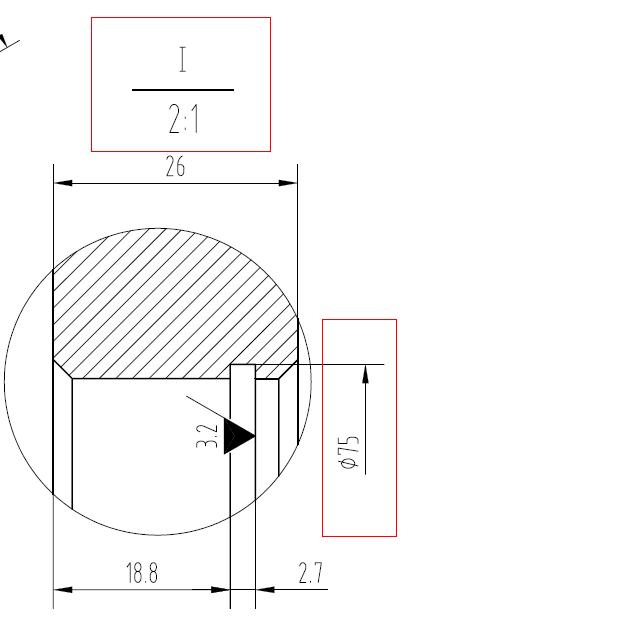

下图如何标注？
1 2：1的比例在哪里设置？
2 Φ75另一端在哪里？

driver · 发表于 2009-7-3 10:20:58

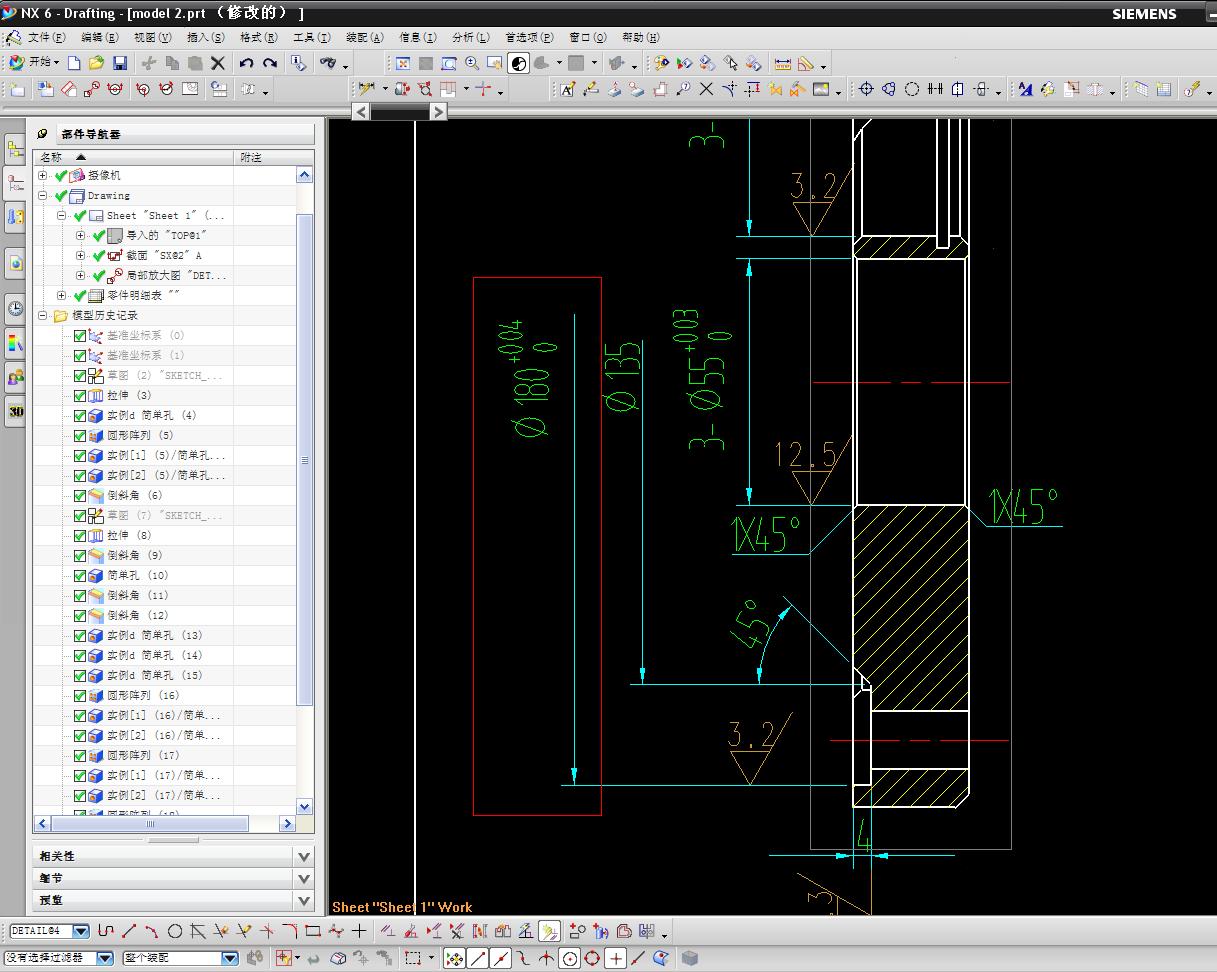

下图1直径标注如何标注成图2？

beyond2009 · 发表于 2009-7-3 18:17:12

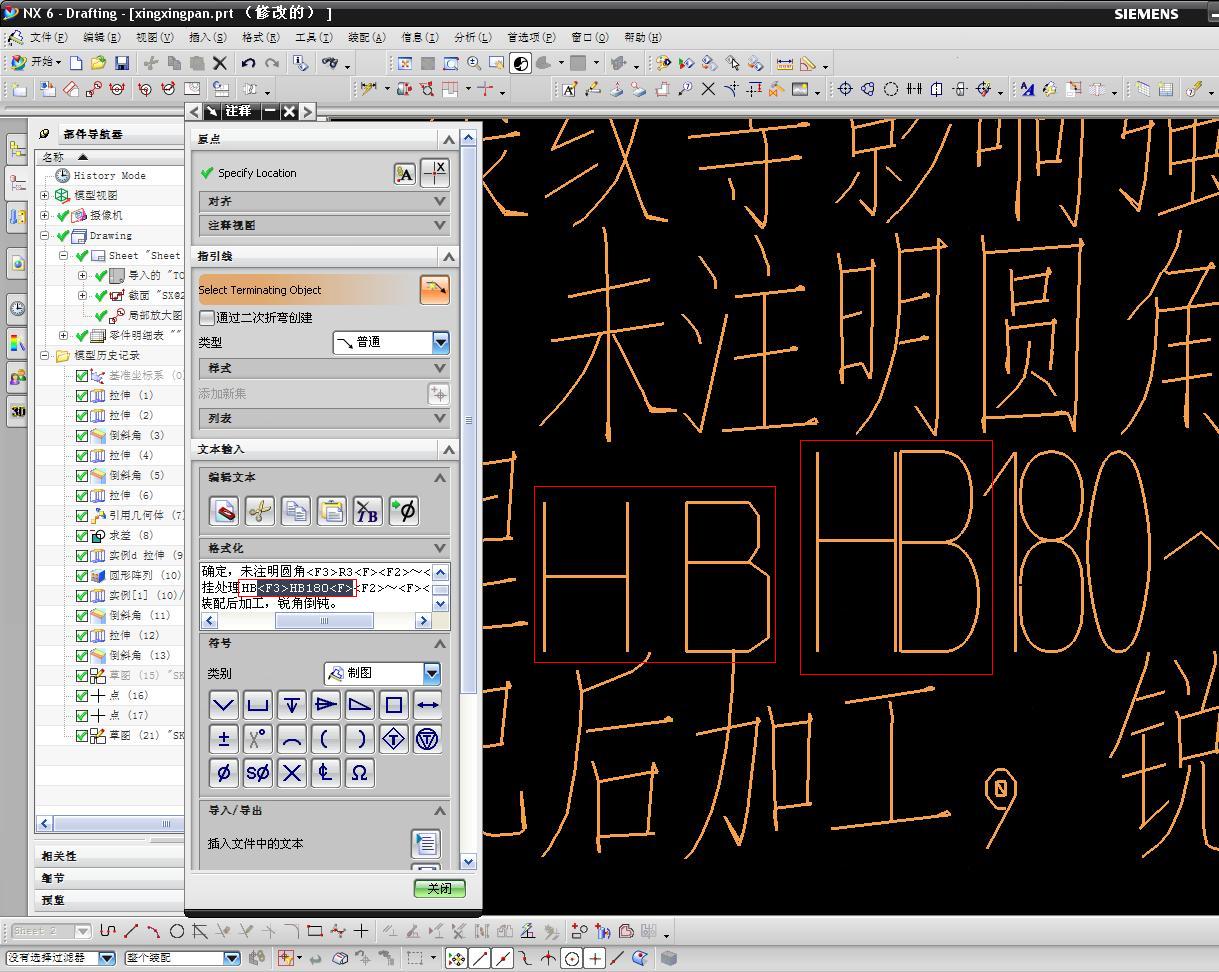

你说的<F3>....那是用来控制字体格式的，你在文本编辑器里编辑文本的时候，选中你要编辑的文本，在格式一栏里选择要应用的格式，你选中的文本就会被控制符包含。

beyond2009 · 发表于 2009-7-3 18:19:47

请告诉我你建完模后用资源里哪个添加的图框，我看看是不是模板有问题！

beyond2009 · 发表于 2009-7-3 19:00:37

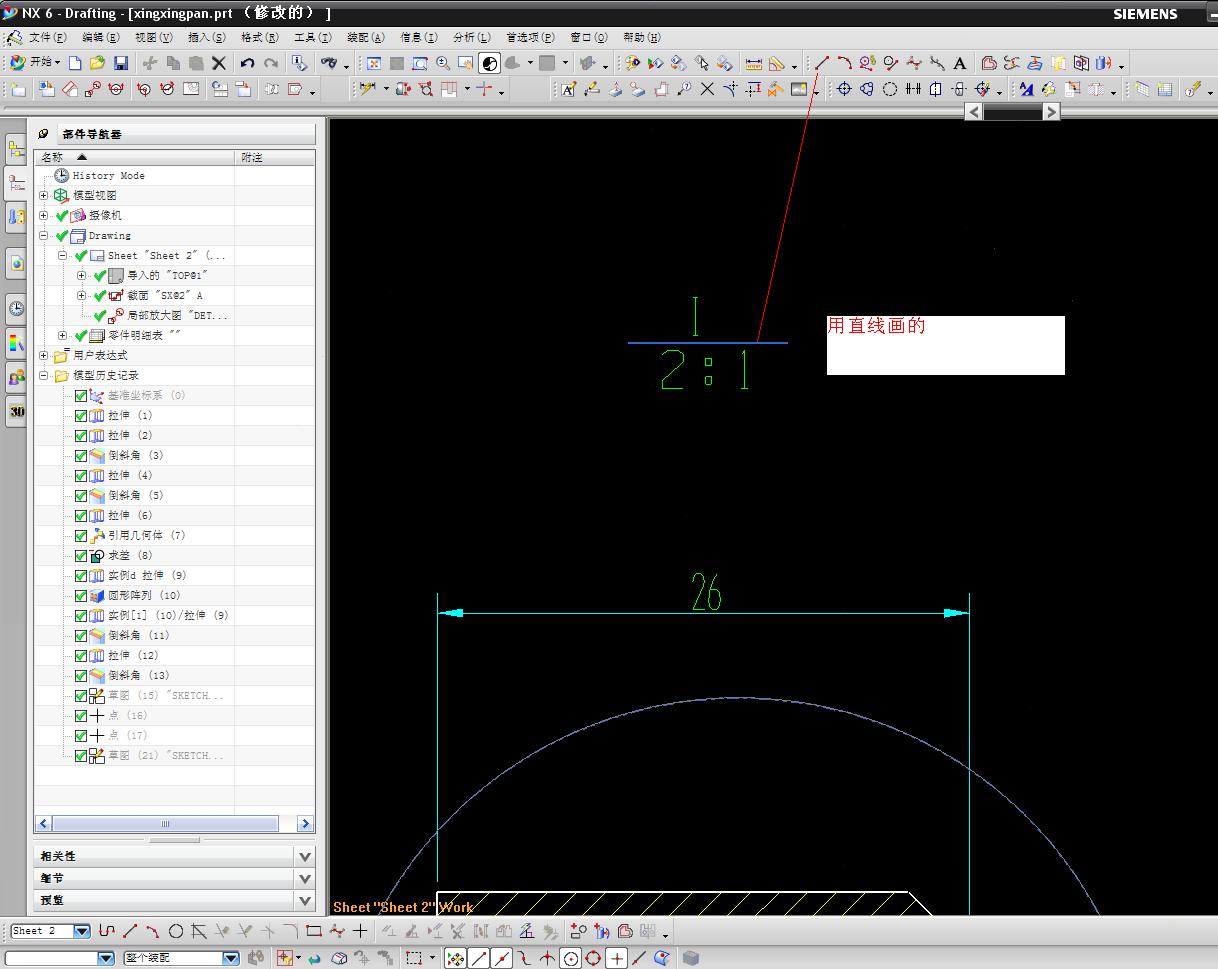

1.比例标签是自动生成的，一般不用修改，如果非要改可以使用“文本”手动编辑文本！
2.首先扩大放大图的视图边界使孔的中心露出来——为孔添加中心线——标注时先点下“基线”——按9#的方法设置尺寸边界——最后把视图边界改回去就行了！

beyond2009 · 发表于 2009-7-3 19:06:29

原帖由 driver 于 2009-7-3 10:20 发表 http://www.3dportal.cn/discuz/images/common/back.gif4 X4 ^0 e# c8 W% }# J5 M
下图1直径标注如何标注成图2？
# {1 L1 J; }! b% ?* V: ~& A5 t, Z1358131
; H. q2 U' k1 i2 M; f5 q1 l0 X: z1358132

目前不知道有什么好方法，只能是修改尺寸数字“12”为“12H7”，这样会丢失尺寸关联性，期待有好方法出现！

driver · 发表于 2009-7-3 19:37:57

原帖由 beyond2009 于 2009-7-3 18:19 发表 http://www.3dportal.cn/discuz/images/common/back.gif9 V* e! w6 x' `4 B4 Y0 C9 ?5 W: ~
请告诉我你建完模后用资源里哪个添加的图框，我看看是不是模板有问题！

知道问题所在了。
不好意思。建模的时候用的旧模板。更新后再做的工程图没问题了。
有没有办法用新的模板应用到建好的工程图？

driver · 发表于 2009-7-3 19:45:23

原帖由 beyond2009 于 2009-7-3 18:17 发表 http://www.3dportal.cn/discuz/images/common/back.gif5 \" W1 b9 F, W; w! V
你说的....那是用来控制字体格式的，你在文本编辑器里编辑文本的时候，选中你要编辑的文本，在格式一栏里选择要应用的格式，你选中的文本就会被控制符包含。

实在找不到“格式”在哪里了，请指点。

beyond2009 · 发表于 2009-7-3 20:03:18

原帖由 driver 于 2009-7-3 19:37 发表 http://www.3dportal.cn/discuz/images/common/back.gif
2 @% a1 }# Y7 X7 F( i
/ O3 }6 C+ j9 [知道问题所在了。
& a( |5 R+ |# Y: v7 j$ X" P% q# i5 f不好意思。建模的时候用的旧模板。更新后再做的工程图没问题了。
! W) y/ U8 }& S0 Q有没有办法用新的模板应用到建好的工程图？

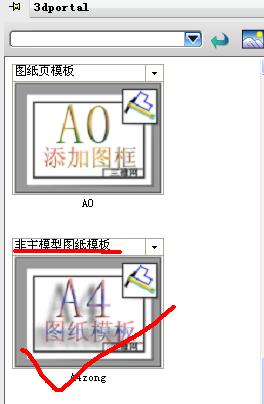

对于用以前旧模板的模型出图，请使用“非主模型图纸模板”的方式添加图纸模板！

driver · 发表于 2009-7-3 20:04:36

原帖由 beyond2009 于 2009-7-3 19:00 发表 http://www.3dportal.cn/discuz/images/common/back.gif7 ]% q2 W1 ?6 ^0 X% O7 N5 J0 s2 g
1.比例标签是自动生成的，一般不用修改，如果非要改可以使用“文本”手动编辑文本！
0 F; q, C1 a0 Z& \# j" N8 K2.首先扩大放大图的视图边界使孔的中心露出来——为孔添加中心线（一定要用3D中心线或根据点添加）——标注时先点中心线再点孔边 ...

1 比例标签会做了，多谢！
2 局部放大图如何调整视图边界？

beyond2009 · 发表于 2009-7-3 20:05:07

原帖由 driver 于 2009-7-3 19:45 发表 http://www.3dportal.cn/discuz/images/common/back.gif
7 P. v( U0 f6 K/ B* g

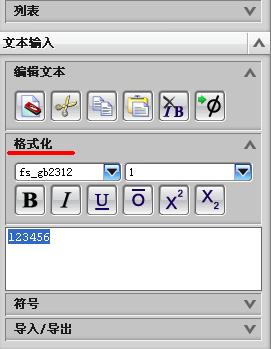

4 `1 ^# |6 I7 b) w实在找不到“格式”在哪里了，请指点。
, z! f' j' @& [) s( V& ]1358640

就是这里，点开就行了！

1016zz · 发表于 2009-7-3 22:55:45

原帖由 beyond2009 于 2009-7-3 19:06 发表 http://www.3dportal.cn/discuz/images/common/back.gif% u9 I; i/ t9 `; D' } c
/ {6 t/ P9 G, G- g( v" _
目前不知道有什么好方法，只能是修改尺寸数字“12”为“12H7”，这样会丢失尺寸关联性，期待有好方法出现！

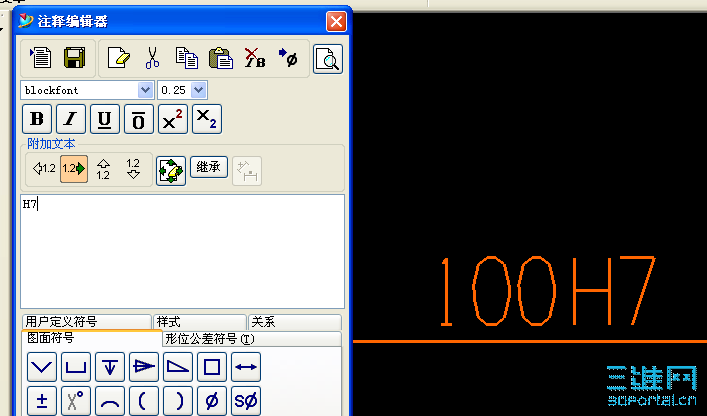

这样行吗？

beyond2009 · 发表于 2009-7-3 23:14:47

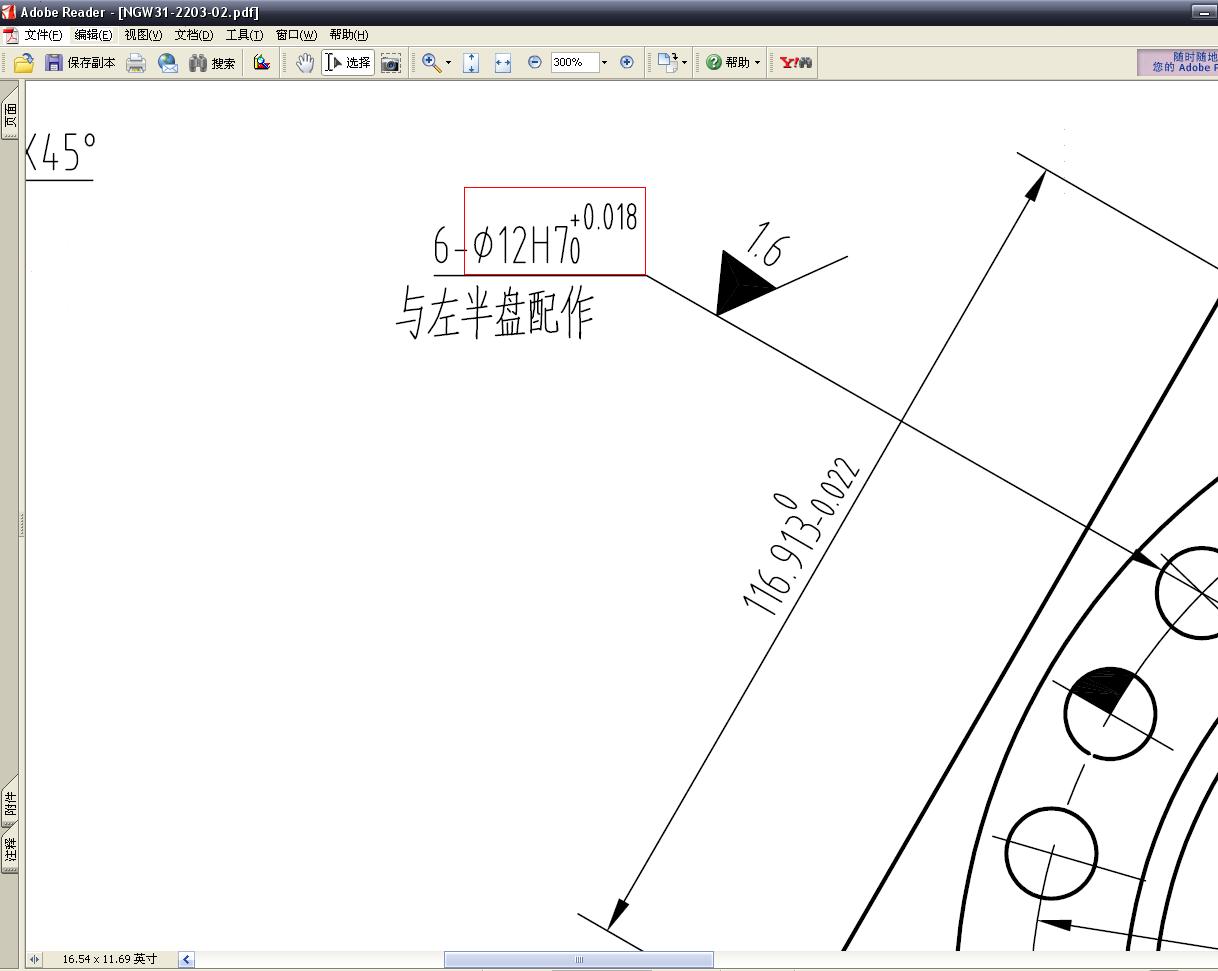

这样就没难度了，说的是要做到14#第二张图里的样子。
