大家一起来讨论这个铸件的最合理工艺

jtcasting · 发表于 2008-12-5 21:42:02

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

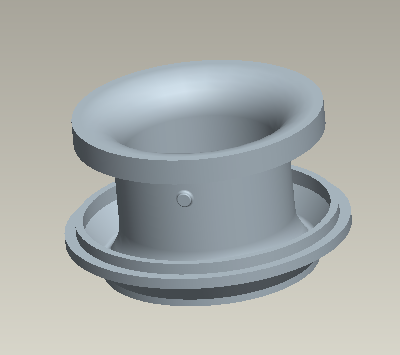

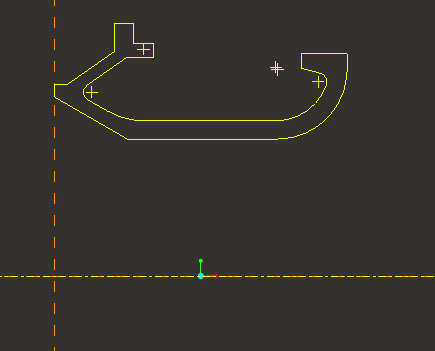

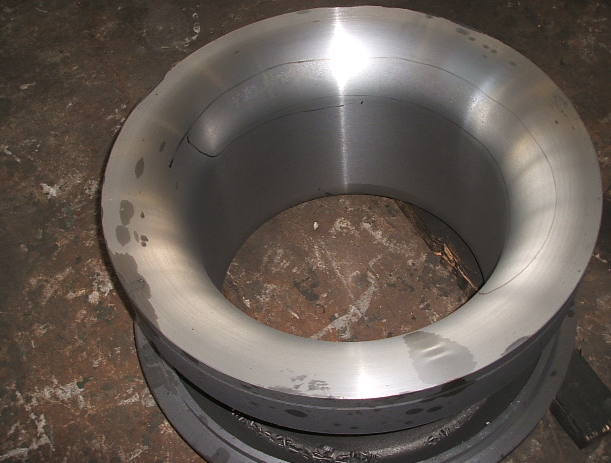

这个是QT450-10的铸件，壁厚比较均匀，为30~40MM要求内部全部加工，加工余量8MM，原来采用放定形冷铁，虽然两个冷铁之间的间隙只有10MM，但是有的时候还是在间隙里面有缩松的现象。后来又采用不放冷铁的办法，但是加工出来依然有疏松的现象（浇注温度1360度，浇注系统底注，树脂砂造型），请同行里面的师傅一起分析看，帮俺解决这个难题

登录/注册后可看大图

[ 本帖最后由 jtcasting 于 2008-12-5 21:44 编辑 ]

tiger611 · 发表于 2008-12-6 03:33:46

产品不大啊，最没办法的时候就左右分型看看！顶部设置大冒口。

380557319 · 发表于 2008-12-6 07:49:02

不太懂这行,帮楼主顶下,看有没热心人出来帮帮楼主,偶顺便学点东西

redrose88 · 发表于 2008-12-6 08:05:55

传个stl工艺图上来看看，图片看不清楚

dingyl111 · 发表于 2008-12-6 08:35:53

冷铁还是要放，冷铁的作用是提高冷却速度。可能是冷铁偏小，可适当加厚。

xfzcgzs · 发表于 2008-12-6 12:08:02

个人认为树脂砂造型可采用压边冒口，靠石墨膨胀来补缩。壁厚均匀可不放冷铁

xfzcgzs · 发表于 2008-12-6 12:09:31

你的浇注系统怎么开的

jingdizhiwa · 发表于 2008-12-7 09:51:37

建议你采用顶压边冒口，做成浇冒口一体的浇注系统，做这种环形小件很有效，切出品率很高！

dingyl111 · 发表于 2008-12-7 10:32:27

原帖由 jingdizhiwa 于 2008-12-7 09:51 发表 http://www.3dportal.cn/discuz/images/common/back.gif z j; y/ t+ i
建议你采用顶压边冒口，做成浇冒口一体的浇注系统，做这种环形小件很有效，切出品率很高！

加工余量8MM，肯定不是小件。请问楼主，这工件多大？

阿帕奇 · 发表于 2008-12-7 20:29:34

我也倾向用压边冒口

xuwu531 · 发表于 2008-12-8 08:41:48

顶注、用压边浇冒口、还是要放冷铁

muran.nan · 发表于 2008-12-8 11:24:50

阶梯式浇铸系统，顶上可设溢流冒口和出气冒口

lnez · 发表于 2008-12-8 11:41:35

楼主把工件大体尺寸报上来，均匀的铸件不能下冷铁，楼主这个不是均匀铸件啊

[ 本帖最后由 lnez 于 2008-12-9 11:03 编辑 ]

VICTORLUO888 · 发表于 2008-12-8 12:15:09

放置仿形冷铁，计算好重量尺寸，可以保证冷却。

kllkll · 发表于 2008-12-9 00:09:54

估计铸件属于中件，200KG左右吧。
QT件个人的经验是：
1。采用压边浇口进水补缩（压缝宽度控制在4MM，不宜太宽。顶部摆放出气片，压边浇口的对面摆放随形冷铁激冷；
2。浇温可以再降低些，1360度有点偏高，可以在1340度左右浇注，充分利用G化膨胀抵消收缩量；
3。砂箱的强度刚度要足够。
或内沿整圈可设计整圈冷铁（暗冷铁，即如覆模砂工艺），缝隙式内浇口进水，无冒口工艺。但采用出气片作为出气冒口。

lnez · 发表于 2008-12-9 10:57:53

15楼说的是不可取的，那样回带来N多缺陷下部拐角处一定要下环形冷铁

[ 本帖最后由 lnez 于 2008-12-9 11:03 编辑 ]

lnez · 发表于 2008-12-9 11:02:01

缝隙式浇注系统在浇注是会产生喷溅，浇注温度过低会产生冷豆喝夹渣缺陷还有气孔，30-40MM的QT铸件不用冒口所松几乎是不可能解决的尤其低温浇注，30-40MM的铸件压缝宽度控制在4MM那是在做废品

QINWENJIE987 · 发表于 2008-12-9 11:41:28

建议减少毛坯余量

jtcasting · 发表于 2008-12-9 17:32:32

大家好，我已经采用压边冒口了，现在等加工，到时候有消息再告诉大家哦，谢谢这么多同行的指教

		自动登录	找回密码
密码			注册

通知

[求助] 大家一起来讨论这个铸件的最合理工艺

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。
