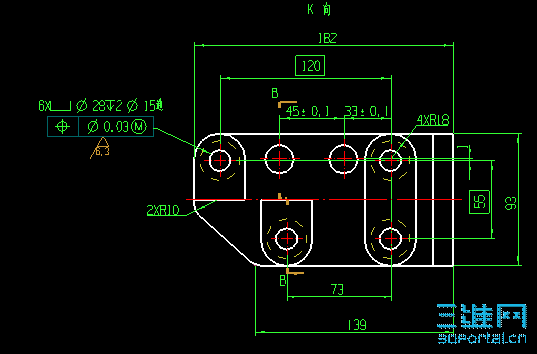

『1024』实体工程图练习

astrokylin · 发表于 2009-7-18 21:53:03

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

讨论

ahblag2009 · 发表于 2009-7-19 09:13:00

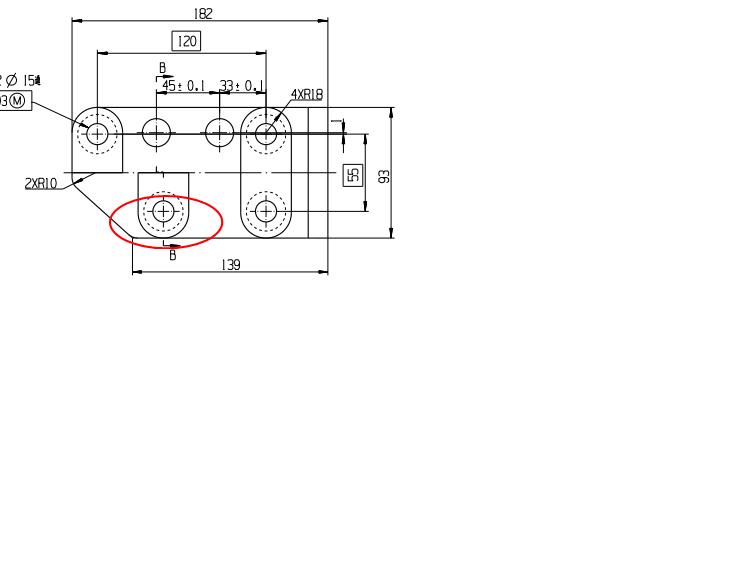

问下，图中这个地方定位尺寸在哪里？

1016zz · 发表于 2009-7-19 21:39:03

回楼上，尺寸漏标了。

ahblag2009 · 发表于 2009-7-20 09:19:53

那个沉头孔好像只有四个，怎么是6x呢？可能是我图没看懂吧。

beyond2009 · 发表于 2009-7-20 18:45:37

原帖由 ahblag2009 于 2009-7-20 09:19 发表 http://www.3dportal.cn/discuz/images/common/back.gif
1 }" Z5 F5 h2 A( M6 ]: C那个沉头孔好像只有四个，怎么是6x呢？可能是我图没看懂吧。

另两个在侧板上呀，看左视图！

ahblag2009 · 发表于 2009-7-20 19:52:29

原帖由 beyond2009 于 2009-7-20 18:45 发表 http://www.3dportal.cn/discuz/images/common/back.gif" r8 l& b1 A' G# {7 U; n1 ~- V

. f. K! A# J6 _1 G' I1 A9 \5 B另两个在侧板上呀，看左视图！

我也是这么想的，原图中好像没标出来。

omg · 发表于 2009-7-21 10:56:18

原帖由 beyond2009 于 2009-7-20 18:45 发表 http://www.3dportal.cn/discuz/images/common/back.gif4 o" t: ]; ~" m2 Y7 T
; S9 z6 D1 a& y% C0 v7 Y4 l& ]# d9 w
另两个在侧板上呀，看左视图！

左视图在那？没看见呀！

1t808 · 发表于 2009-7-31 06:46:42

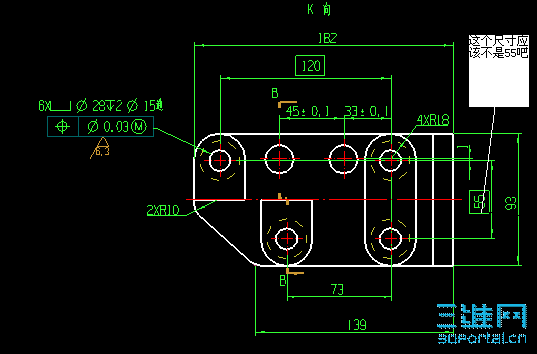

我看有些尺寸不对。

beyond2009 · 发表于 2009-7-31 19:28:30

那里是55没错的，请注意孔和凸台并不是同心的，而是有1mm的偏移量，55为理论尺寸，真正的定位尺寸在另一个视图上有标注!

roger2009 · 发表于 2009-7-31 19:49:18

发多几个视图来看看嘛。
