『1205』臂力器

月光族

题目地址：
http://www.3dportal.cn/discuz/viewthread.php?tid=621843

. g+ l3 {6 }- l- r: m) N) @% G' _

  Y9 }4 y7 Z5 m# z& H$ y教程格式：图文
) D' |- c7 g) @: S! q要点：
1.螺旋线的建立
( ~4 {8 d' n& d% r1 I7 Z2.3D曲线的建立
  f1 v  v9 u/ W8 P; S3 c

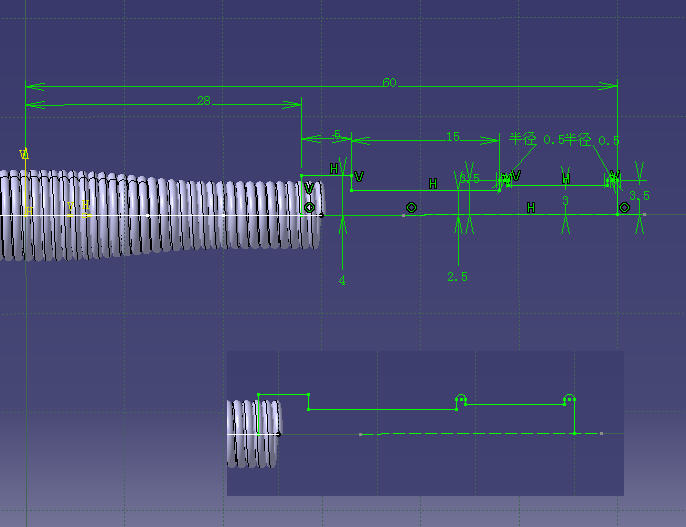

! d7 t/ j+ s5 s1.首先绘制一个草图。

) Z8 u& Q- b0 }* p' I6 b
6 K! G$ }( I% i. a9 v6 o5 L0 a, ?
, P  J: K7 p4 W( e) o尺寸仅作参考。中间由三段圆弧构成，并相切。

. C7 |" J4 `4 S. o) i5 S2.退出草图做螺旋线。
' y) U" s* `5 t* S5 B
& `1 c5 F  [. k8 Z
! o9 V. z1 }+ f% W, x
9 H: Q9 P! c& J; ^. n注意：螺距要合适，这里关系到扫描时候的半径。（扫描的半径要小于或等于此螺距）
端点选择草图中曲线的一个端点。
轮廓选择刚绘制的草图，长度要和草图中曲线的长度一致。

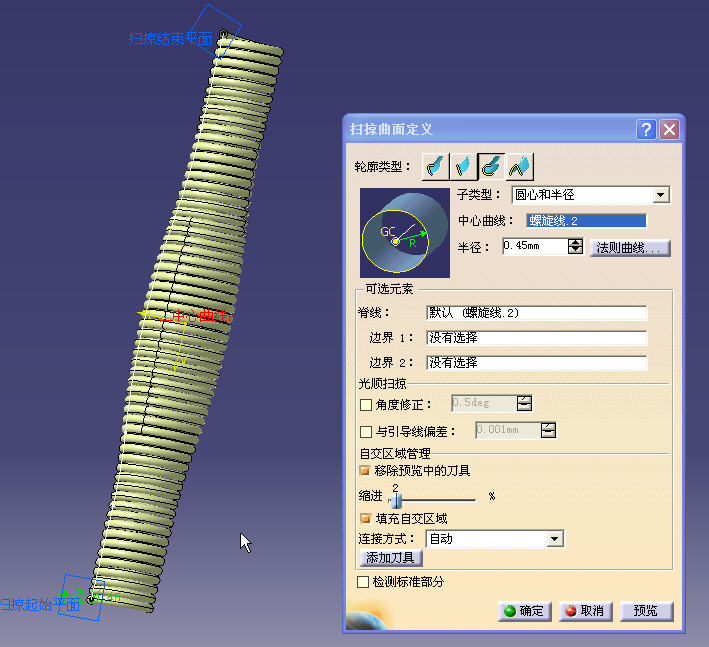

5 i$ ~0 W" G, ^4 w3.扫描弹簧。
# |1 G1 y6 |) Z% f8 P5 I- R1 N
) [$ o8 e$ H9 j5 u0 i. ~4 q  T

3 Z: j+ y1 j( i  b" P注意半径大小的控制。
+ ^$ ?4 K* ?$ c2 A0 e# m; C

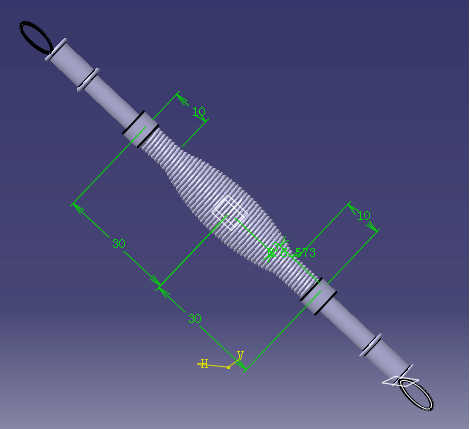

4.进入实体模块，封闭扫面的面为实体。
# e6 |3 v9 M2 V+ C插入一个新的“几何体”，绘制草图（螺旋线轴线所在的平面）
4 p7 e. v8 c- g6 p. _
9 h$ J0 X8 q, l- ?; ~5 N
% A. x# O! n+ f4 U
3 g# ?6 q$ h- d* s4 @8 H+ {( y- Y4 C& p7 e尺寸自己调整，合适即可。

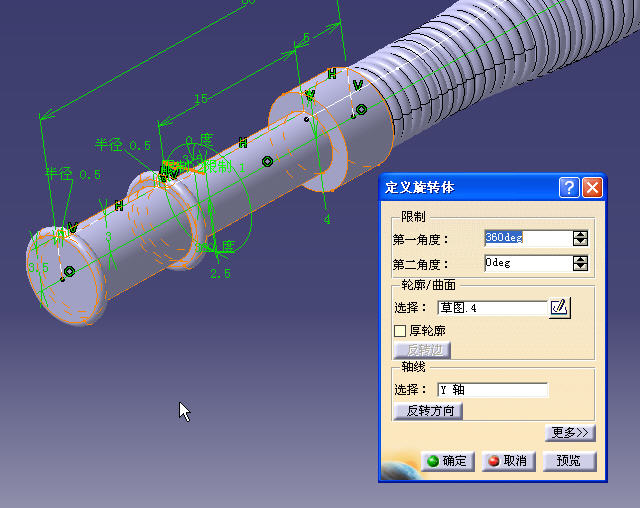

5.旋转草图，做出手柄。

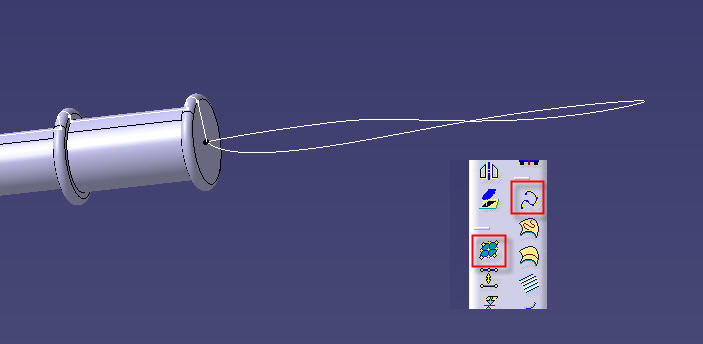

! t" z- b# P; D2 ?. {3 i6 z! Q6.进入classA面模块，绘制3D曲线。

2 g! a8 T( f) V, J. E

使用3d曲线命令绘制曲线，再使用控制点命令，调节出合适的3D曲线。
+ ?) ^# O9 x( K

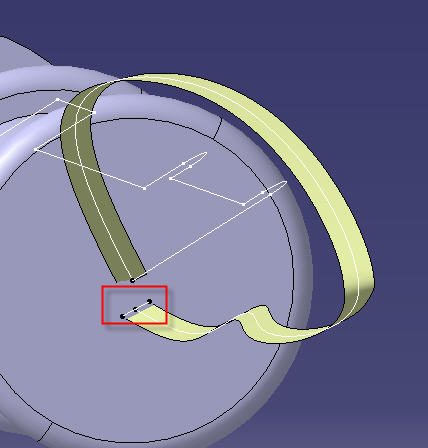

7.过曲线的端点做一个线段，长度合适即可。gsd模块扫面曲面。再加厚曲面。
; C" {$ P# T) ^! ]5 {/ G6 g
2 ^! l/ O% n5 N4 V0 j" Z' A  [! ]. R
% z# R% P& j& c  y. \1 s
4 i5 h, w* v* A' o


8.镜像手柄和带子。完成

0 U; w% b  d" o! D- J8 m$ H1 @
% {; ?" u& }1 C- \* ?/ j
/ S4 S2 `: @9 K) ~& e/ L  r说明：教程仅粗略说明方法，详细的细节可以做的更好一点，
' `) L* v# p! K1 W/ o/ y           比如弹簧和手柄连接的位置，可以挖空装配、带子的3D曲线做法也不拘一格。
