『1040』来几道简单钣金题

shuyouai

原题地址：http://www.3dportal.cn/discuz/viewthread.php?tid=485883
1 _, h# k0 c# m  h1 d
' w0 R# ?5 ]+ J. a' u+ y! ^! a

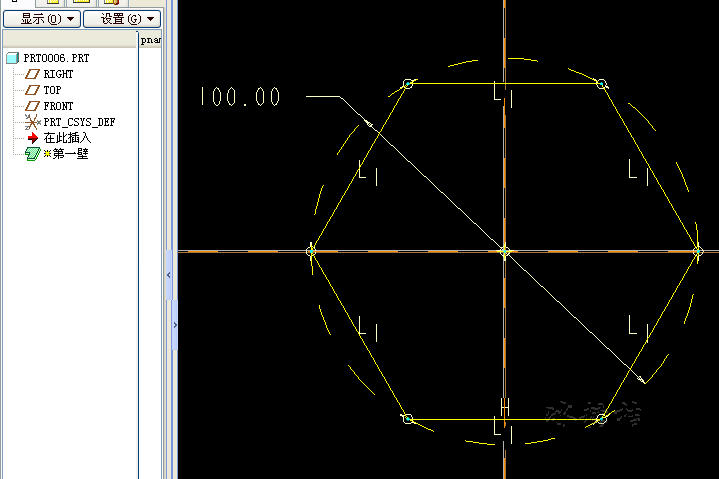

1.创建分离平整壁，草绘六边形。
( a( q6 K+ O5 P% j; ^; N( q; A
2 W9 b: U/ p4 O' u
9 e1 _3 q# R1 u! g0 \) P2 a2.在六边形中心拉伸一圆孔。
& T8 ]  i. e% U, O7 W0 k# u* M
" d9 z/ V2 r3 u( h5 R( i% e

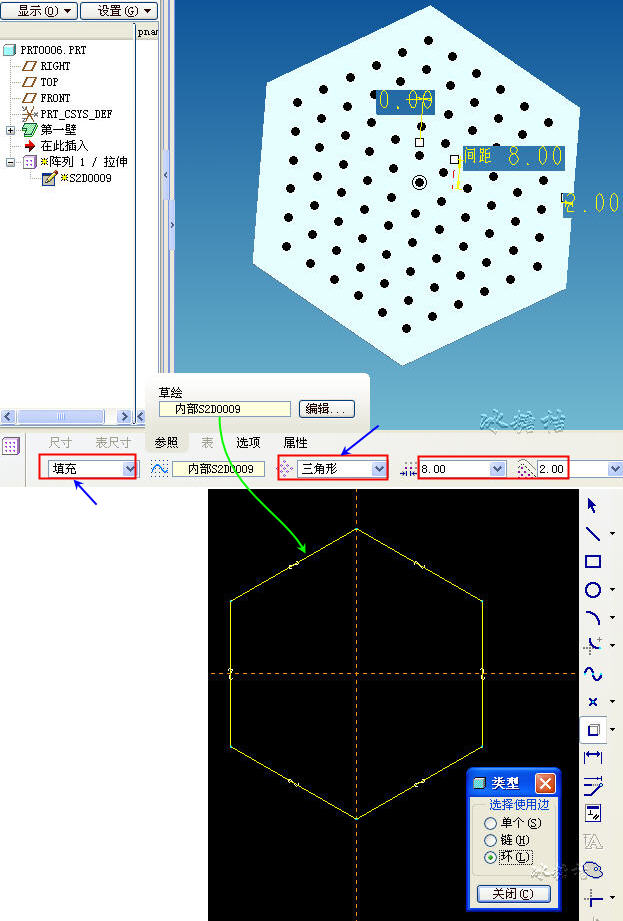

0 P# X9 j2 z2 O3 q' ~3.通过填充阵列圆孔。


6 i& e$ b& O& }& `3 v4.创建法兰壁。
3 i& `- m( V( |3 d) F4.1位置设置为完整环。


4.2轮廓通过草绘自定义。

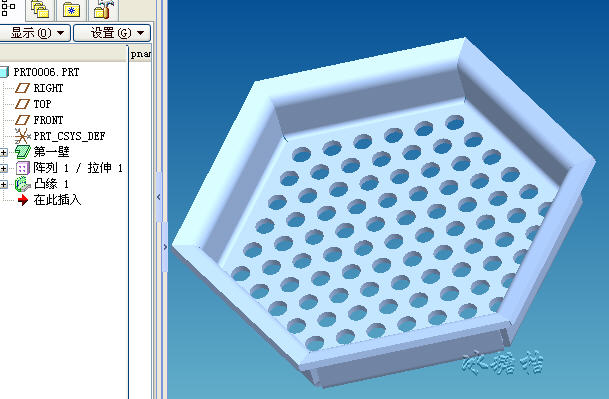

5.完成。
* R3 E  ~% q* n0 j
( t  O9 J9 X6 f( Q9 w, G1 M( J
[ 本帖最后由 shuyouai 于 2008-12-20 14:09 编辑 ]

恋秋

以前沒接觸過鈑金這模塊，不過還是看懂樓主的教程了！！

nongda316

学到点东西,谢谢!
