蜗杆实例：7 ^0 F3 r |( J' c1 C$ L5 Q- ~5 j5 J
普通圆柱蜗杆，双头，法面膜数7.845，螺旋升角11.31°，压力角14.5°，导程角20°，分度圆直径80，齿顶圆直径96，齿根圆直径60.8
/ {7 Y# f0 D' E- i; l0 |' y# \% r g6 N# I
一：创建毛批

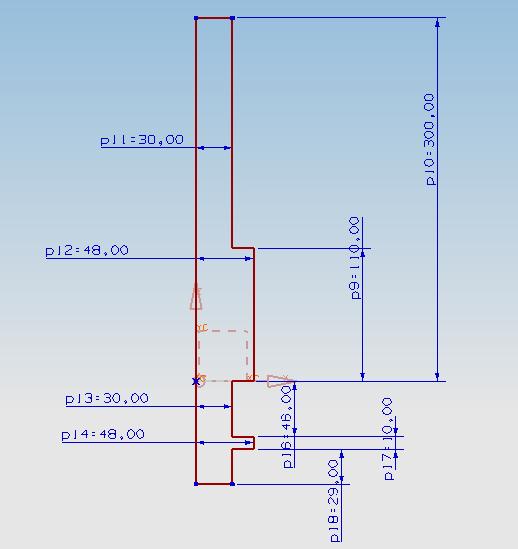

! H0 d/ V' i J& u& Z; k在XY平面创建如下的草图; F3 j. \* m6 c$ `: O

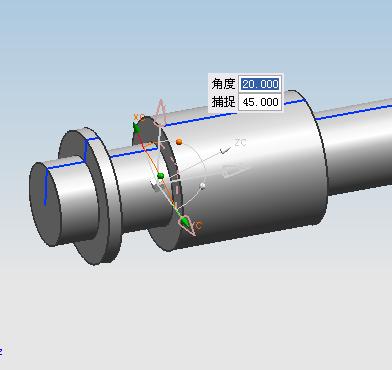

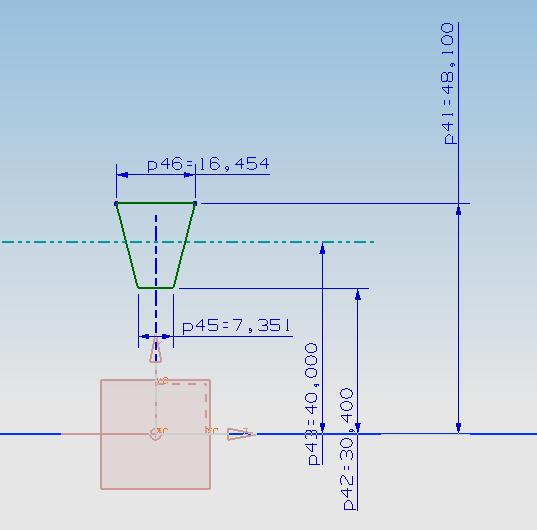

二：旋转坐标系 沿Y轴旋转20°，在旋转后的XOY平面上创建如下的草图截面) t+ t2 H. s- P8 L

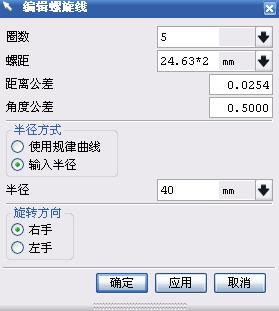

三：把坐标系还原，创建螺旋线，参数如图! D5 R. C/ p$ i8 V$ U# W

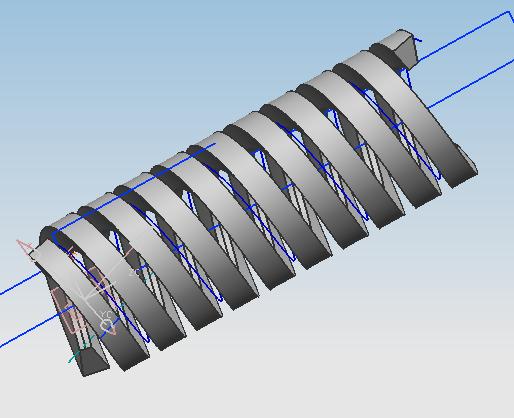

四：扫掠 选择第二步的草图为截面 ，第三步的螺旋线为引导线，在定位方法的选项中选择方位为矢量方向，选择Z轴作为矢量方向
% i1 c7 i; F1 j0 p; o# h; Z7 W五：变换第四步创建的扫掠体，做变换，绕Z轴变换旋转180°，复制，如图1 b7 e* p3 N4 ^

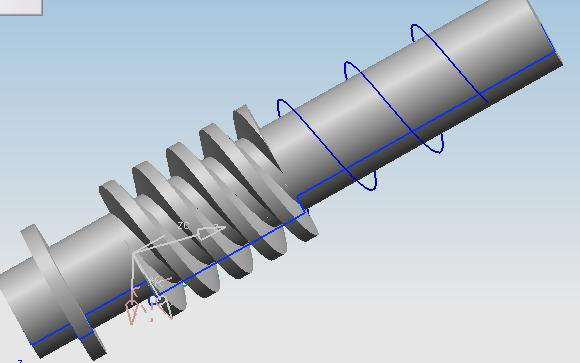

六：布尔运算 如图1 }9 l$ w, }. I
E" T$ |1 M+ ?( _* B% S2 k
+ \7 _# z; _! @3 u; [. v% h* u, C- k) n至于以上图中的尺寸为什么是这样的
& ^7 s$ o- D0 Y& {8 U+ }请查阅机械原理中有关蜗杆方面的内容# A& R# u+ ~/ s. t9 J6 k4 W0 e0 O( |0 a
