[Pro/E教程] 『1099』吊环

[复制链接]
发表于 2008-7-22 23:24:55 | 显示全部楼层 |阅读模式 来自: 中国广东深圳

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本教程实为偶混分之作 ,在曲面方面偶只是个门外汉。都是些常用命令,难点在两圆过渡之处。
9 `" E, A/ f6 P3 v8 i. p, h$ \. X. [; B. n
原题:http://www.3dportal.cn/discuz/viewthread.php?tid=522888&extra=page%3D3
& D/ }+ [" |# u9 y! c2 [8 I' Q
& Q+ D" f3 A! W) P* Q$ V% M4 s+ A

2 r3 p2 V, F! y7 D, v, f1.创建吊环上半部分,做法之多,就不一一道明。像扫描,VSS,混合等。只看各人喜好而用了。4 X1 j" G, l( {6 k% s8 {6 G
01.jpg ( n1 \5 W  U. O9 X9 T  w7 i# p

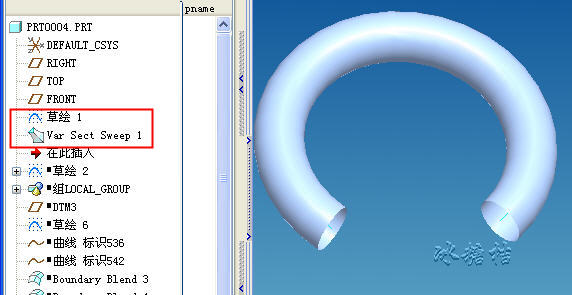

: s" }3 E0 \; x% ?% Q; o2.创建吊环下半部分。
8 o# w/ h4 |- G 02.jpg 2 L& x/ [" Y- F
2 [1 ^+ n4 p( u& H9 G5 ~( V! K
. S& X! \3 G$ D1 T3.切口,然后将下部分做组。做组只为后续好镜像。) Q$ X+ A& ^6 f6 T" Q' n' D

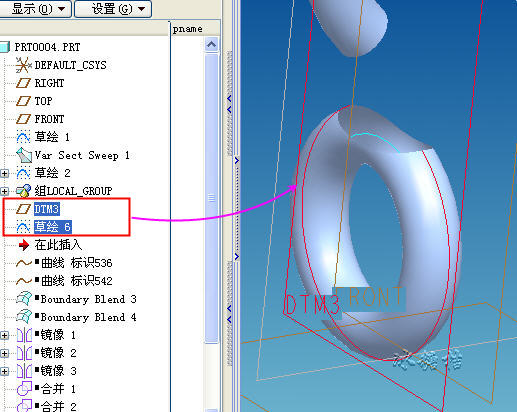

" o, F; Q1 z; u# u, V! ^! \' l9 s4.做草绘。只草绘为后做曲线之用。
8 y  |) h& q4 G+ M: h- _) E$ F 05.jpg

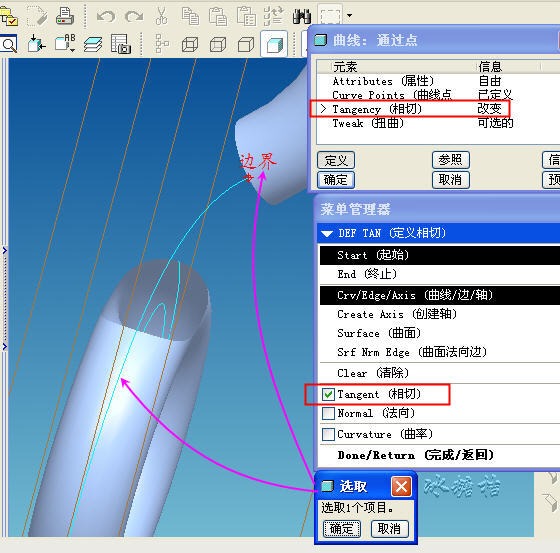

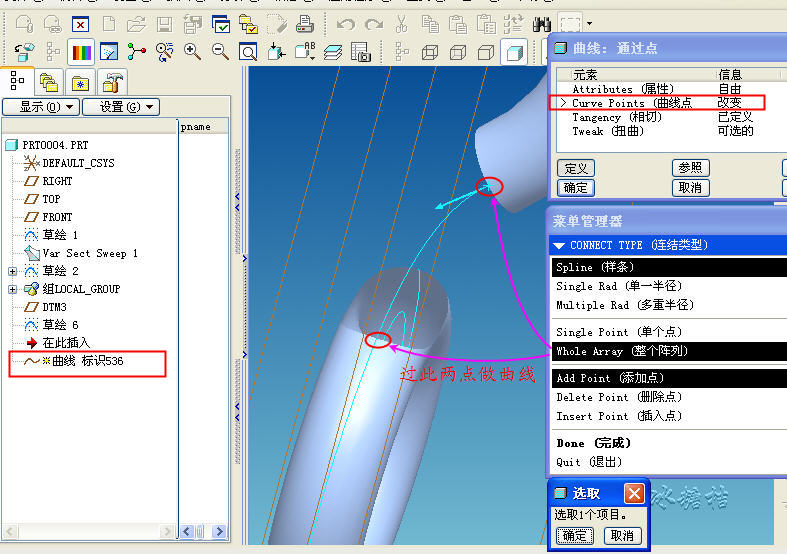

6 _* @( ^0 @6 h6 Y; P6 [5.做曲线。
) d* p  ^! R; S8 _ 06.jpg
9 M6 c3 S: ~) M2 e 07.jpg ( L) S# d0 n# ]& W. z% n

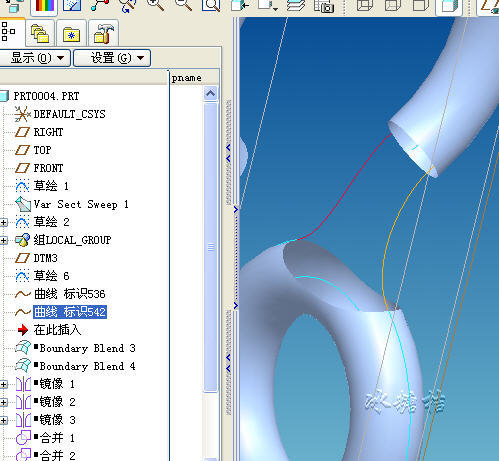

6.以同样的方法做另一根曲线。* a" w( |: x0 v4 {! s* t
2 g1 {7 U- ]' g5 Y  `  H

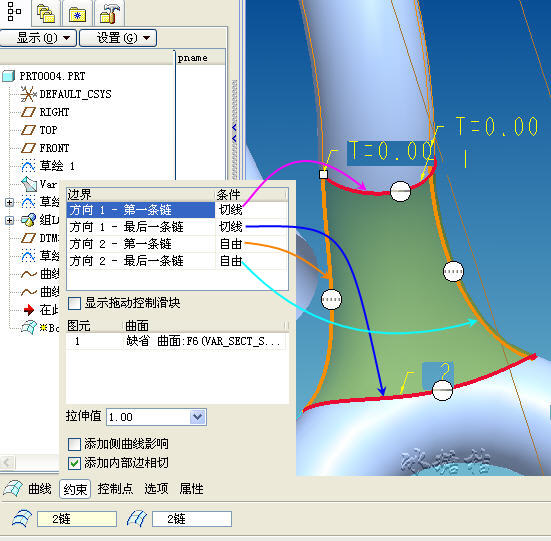

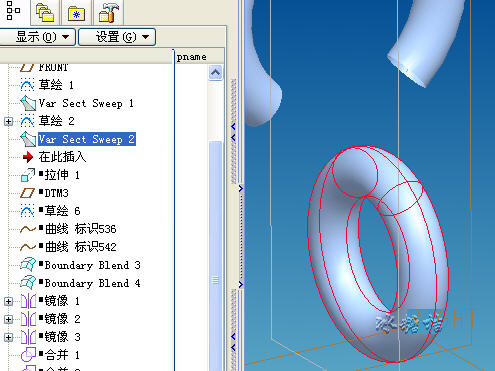

* t2 q, Y1 p2 K/ Z* e; `* V2 O: N: ]7.创建边界混合一% E& Q9 N4 A, e8 D
09.jpg 8 R. w# h; {2 ^3 b) K5 R
8.创建边界混合二
; P. R5 g9 L- E, f" i" O+ A0 O 10.jpg
  I# l3 k: N, E4 Q" G9.镜像" m' F$ r. e- W4 a9 R0 R- d9 Q
8 S# g" }8 \1 I10.最后合并曲面并做实体化,完成。
+ N& W, u2 l1 `  ~0 V/ p: Q8 u+ f 12.jpg $ A# `" c# j* @& Y- L9 `

* `9 ]" G# l# o4 q0 m2 S# C% t% a- A[ 本帖最后由 li5jun1 于 2008-11-26 10:48 编辑 ]

prt0004.prt.rar

68.98 KB, 下载次数: 103

WF3.0版

评分

参与人数 1三维币 +15 收起 理由
qhdhcs + 15 教程!

查看全部评分

发表于 2009-5-19 11:10:59 | 显示全部楼层 来自: 中国台湾

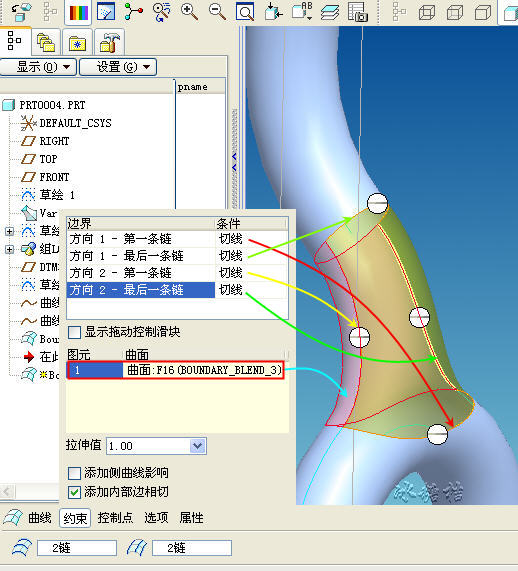

學習一個,但此處不知如何設置,何謂邊界相切?* {$ P7 {9 Q3 I1 D. F5 P
2009-5-19 上午 11-07-29.png
# m4 H; `- m% s; p9 p4 u7 D0 h; b$ z" c, \! N9 [: W& J9 }: q
我只好多投影兩條線去做相切!
0 N6 ^$ z. x+ e4 t! a 2009-5-19 上午 11-06-34.png

评分

参与人数 1三维币 +3 收起 理由
li5jun1 + 3 欢迎技术讨论,22日前多加。

查看全部评分

 楼主| 发表于 2009-5-19 12:30:23 | 显示全部楼层 来自: 中国广东深圳

回复 6# kevin_pcac 的帖子

一个圆形草绘在通过拉伸、扫描等等方式形成实体或是曲面后。
- {2 j2 x- c5 w! U( }: t$ P. f* h而这个圆形的实体或是曲面都是由两个半圆形曲面合并而成,这两个半圆形曲面存在一个看不见的共用边界线。

评分

参与人数 1三维币 +5 收起 理由
li5jun1 + 5 应助

查看全部评分

发表于 2009-5-21 01:15:03 | 显示全部楼层 来自: 中国台湾

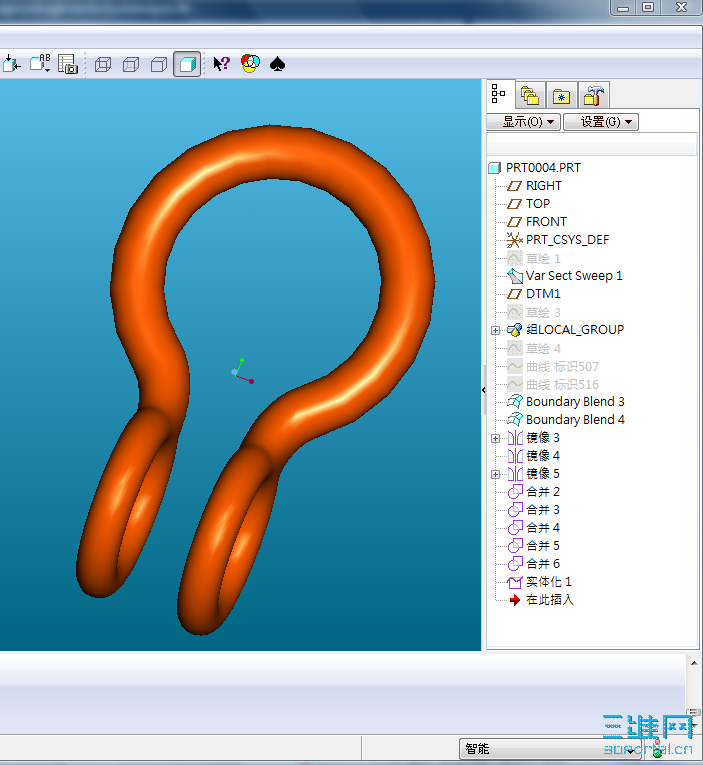

一樓主教程作成一,個繳卷!
# j7 j% \! {1 o. f- [ 2009-5-21 上午 01-12-55.png

评分

参与人数 1三维币 +4 收起 理由
li5jun1 + 4 22日之前练习回复4分

查看全部评分

发表于 2009-5-21 01:29:22 | 显示全部楼层 来自: 中国台湾

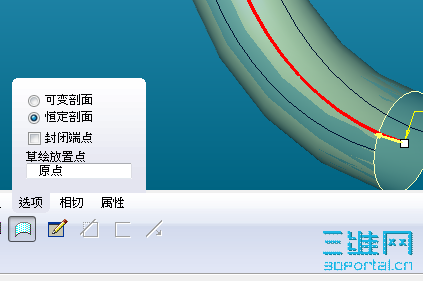

雖然會作啦!只是依樣畫葫蘆作出來,但是不懂為何選擇可变剖面時會有隱藏邊界可供選取!但選擇恆定剖面時卻無隱藏邊界可以選取!
  P* R2 i; @+ v* ]( W兩者之間選擇使用時機為何?6 N4 W  N9 V8 r0 N: C
因為一開始我會製截面時沒有將圓斷開,後來再修正截面後仍然自動選取恆定剖面!經修改為可变剖面後即可選取邊界!0 B$ Y% R3 [8 `2 B8 @4 L
所以有此疑問,請樓主見諒!" Z9 ]; X  e" n6 _8 d; |+ ^8 [
2009-5-21 上午 01-17-05.png

评分

参与人数 1三维币 +3 收起 理由
li5jun1 + 3 欢迎来本区讨论

查看全部评分

 楼主| 发表于 2009-5-24 14:29:48 | 显示全部楼层 来自: 中国广东深圳
好久没有学习Proe了,都生疏了。
2 P' v) s1 G5 ^/ G+ c
; U' R9 T0 o- [# f' l下了自己的模型,我的是将圆打断成两个半圆了。

评分

参与人数 1三维币 +4 收起 理由
li5jun1 + 4 欢迎继续应助,还没解决哦,原来你现在用不

查看全部评分

发表于 2009-5-24 14:48:35 | 显示全部楼层 来自: 中国台湾
打斷成半圓後若選擇恆定剖面好像一樣沒有邊界可選取,但選取可变剖面就有可以選取!

评分

参与人数 1三维币 +3 收起 理由
li5jun1 + 3 欢迎技术讨论

查看全部评分

 楼主| 发表于 2009-5-24 21:57:51 | 显示全部楼层 来自: 中国广东深圳

回复 7# kevin_pcac 的帖子

这个确实。具体原因我也没有深究过。# d) W% p& k: u! D' p* t; F

% H$ E; }! a- }: D1 I1 p( k可变与恒定的区别,兄弟有时间可深入练习体会。

评分

参与人数 1三维币 +3 收起 理由
li5jun1 + 3 欢迎技术讨论

查看全部评分

发表于 2009-7-11 20:44:07 | 显示全部楼层 来自: 中国江苏南京

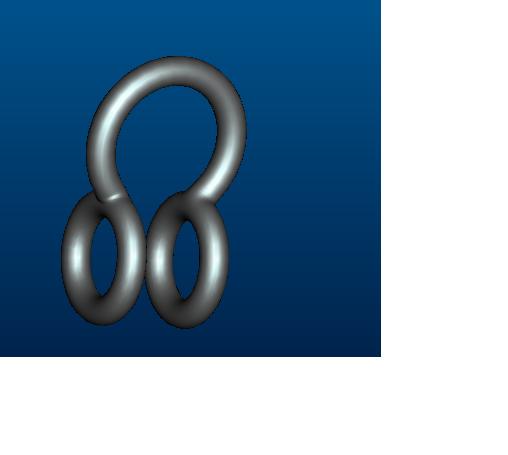

做了一个,请批阅

评分

参与人数 1三维币 +2 收起 理由
刹车 + 2 练习!

查看全部评分

发表于 2009-7-29 16:05:10 | 显示全部楼层 来自: 中国北京
又学习一个,我也是依葫芦画瓢
& V7 M1 Q1 D0 O  S/ `谢谢出教程啊

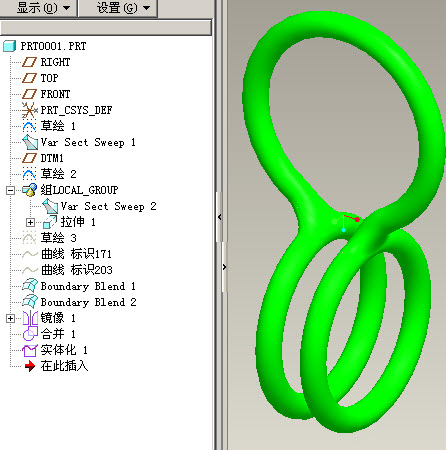

2009-7-29 16-03-15.jpg

评分

参与人数 1三维币 +2 收起 理由
刹车 + 2 你应该回来!

查看全部评分
