[原创] 用ACAD2008画一个直柄麻花钻

[复制链接]
发表于 2008-6-25 23:07:35 | 显示全部楼层 |阅读模式 来自: 中国

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
5 X8 @" X. i( [& _

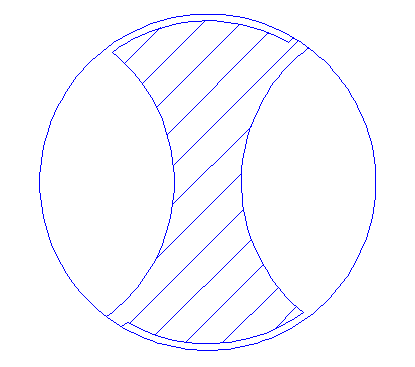

5 G7 s3 t9 [* Y5 w7 |先来看一下直柄麻花钻的截面形状
# l3 P: `1 a/ ]: k- A/ ^( p$ F3 A8 v
& U# ?& y8 o, U5 E6 ], A; l# a% I; G. O5 l& r
主要建模思路决定采用在圆柱上挖螺旋槽的方法1 ~" g4 H5 x; S# B3 {1 u5 M
) t, ~; b* ?) v# r
* U, \# v  B9 y. r: H: Q5 r) b9 t( a

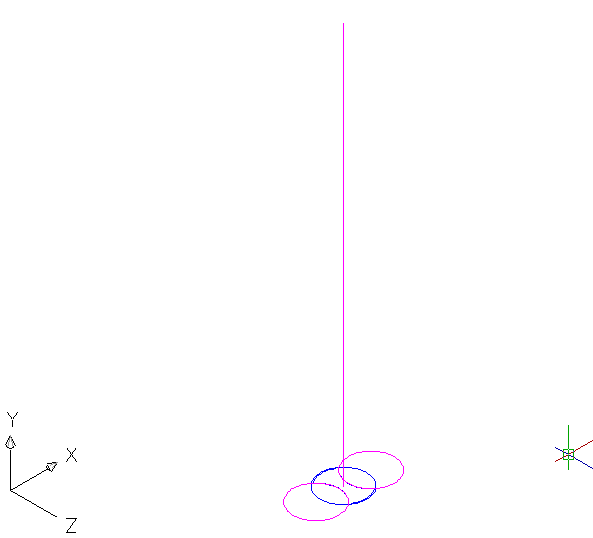

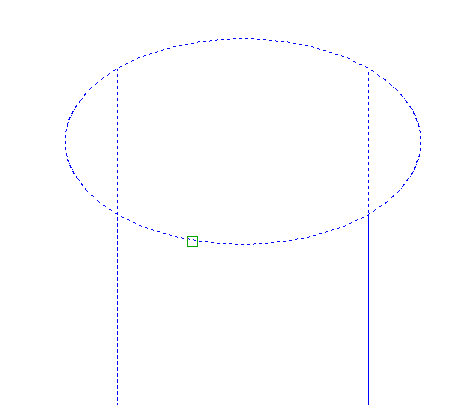

9 w" V+ K# q7 F, z5 p4 I先建立挖两侧深槽用的三维实体:画两个不相连的Φ10圆,间距2,在其中间画一根垂直于圆所在平面、长度87的直线;- o8 ]; N8 R: ~" v

  u: M& t  |! R' ]& K, a Untitled-3.gif ! r7 e" M0 ~+ R: t% U/ K4 q
- m" j" @9 @2 E) o# j, d2 x

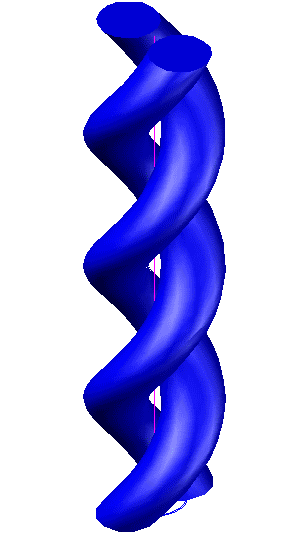

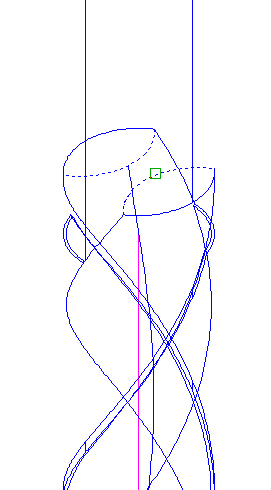

用“扫掠”命令,选两个圆,回车,“T”(扭曲)626.4度,回车,选直线做路径,得到下面两个实体。把它们移到一个隐藏图层上备用。- D! ~$ ~* R5 Z  Z" O1 c

" n3 A8 T1 V+ T2 f5 Z: Y7 l Untitled-4.gif 8 W9 B' o1 H: W8 S' H4 k1 Q% k" ?0 D
. |8 L" q6 G7 @7 M: n1 e$ t! B" M& u

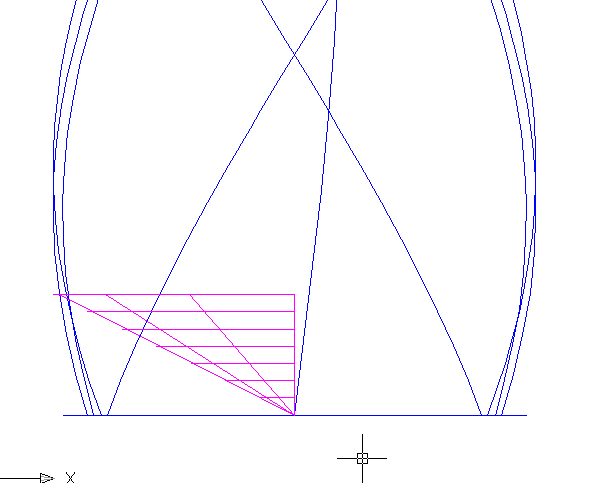

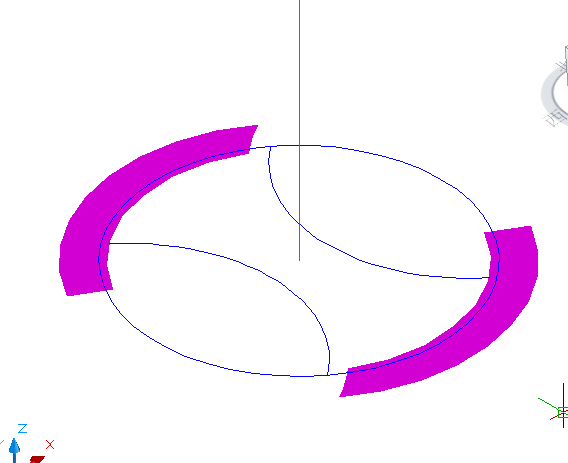

再建立挖浅槽用的三维实体,见下图,做成两个面域;
9 ^: `+ r# W% N9 X6 V- B- J" d& A8 d7 D/ N$ c
Untitled-5.gif ! {( A0 Z0 M! E  x
' F6 q: F7 R# c( V7 F- ]

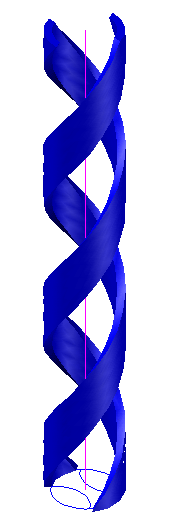

把87长度直线在“特性管理器”上改为长度82,用“扫掠”命令,选两个面域,回车,“T”590.4度,回车,选长度82直线做路径,得到下面两个实体,移到隐藏图层备用。: c1 |3 U5 X5 [  i: m, U- K7 s

# P& Y& N6 |8 i! W4 u Untitled-6.gif
6 i0 V' j$ I2 P0 R- M/ \4 U  q0 ^( g6 p0 q0 d) A+ A

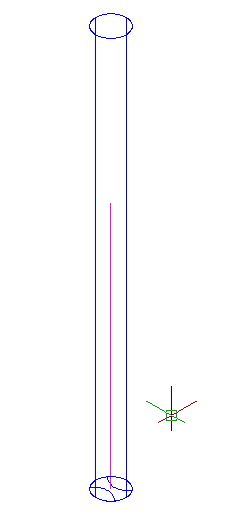

画一个Φ10、长133的圆柱,做钻头实体用。8 m: _/ l% y; W) t; I. K. ?

* H5 L( R, }% w+ z. e. E& ?& j Untitled-7.gif
, e; ]: }3 H) {# \) w; _" R; Q& s% H! V! Z7 V# w2 M* ^9 T/ `

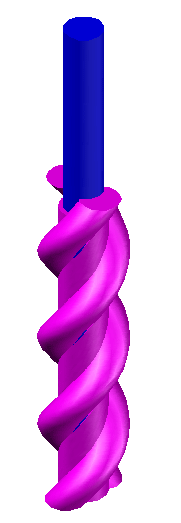

把隐藏图层中的四个实体显示出来,“差集”。
& W( }& v& Z$ i+ W$ k% v' h3 i# r, y( M& L. H0 h. T+ U
8 U+ d# `3 U" j4 @! @( ~( z/ }; Z7 c' c3 V! x  V: L% d, B& x. u

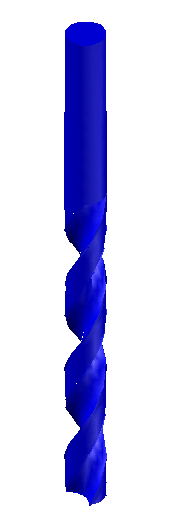

得到钻头半成品。  U4 \/ {. R* @! E2 k7 Z2 Z+ `

9 n6 p1 l, c5 Z3 t0 c) s* P5 i Untitled-9.gif
# S% S" ~8 x4 n2 N  u1 D" a) E5 z+ l5 a5 T3 a7 c
现在钻头还没有磨尖,螺旋槽也没有收尾。
6 n5 c4 B. Q) `7 `: g$ U  e' ?! u( J- E# U1 y. x# L0 M% S% I
Untitled-10.gif $ ~$ ~5 r) R' R$ s

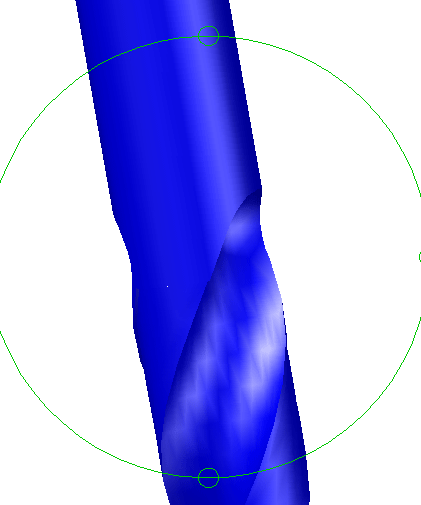

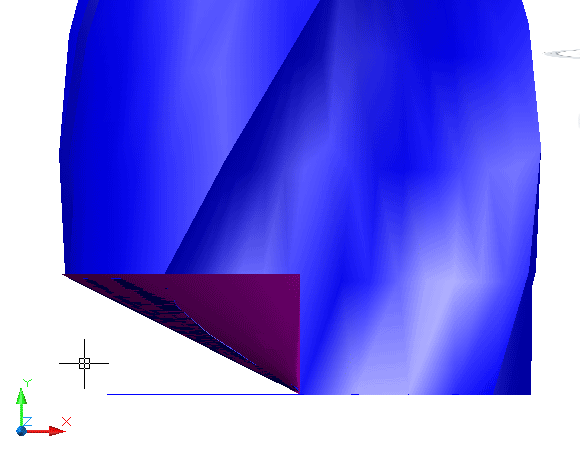

  T, V- R+ J8 Y# K先做螺旋槽收尾。“圆角”就行,半径用3.4。
* m9 [  z2 F9 @$ |# i+ L
/ ~4 Q6 b" W* z4 h Untitled-11.gif 5 o7 s; f; z: S, n  Z$ M

9 P$ O* M# c; a; L  o3 O8 V槽的收尾就算完成了。长度82的直线已经完成历史使命,删了它。! g9 B2 A: X8 {* x; o$ b8 G" J! a
# E$ }/ n* t" y) U! l/ S
Untitled-12.gif ' ~" n' M2 n3 J( o1 \4 L

) [6 z" Q" z4 q# u; X4 K再来磨钻头。画一条长度为2的直线,这是钻头的刃部;再画半个Φ10圆。
" S) ~$ a) r, q: r6 F
1 `0 e8 }1 P2 A9 E Untitled-13.gif ; G# g7 B* a( @& X* ~

, |; W" ~3 S5 o! c' P9 Q把半圆向上移2.5。
+ G( a% O7 {: i
8 i3 M1 Y/ A: e" Z Untitled-14.gif
  l6 R' f- G' J1 [( G' Q) F3 Q2 I+ c* H; E" c

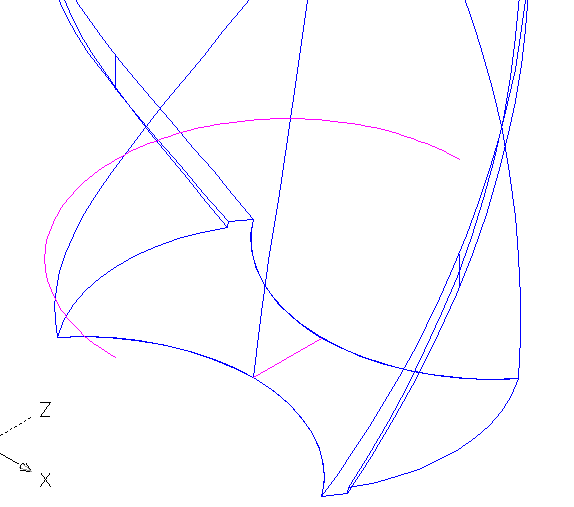

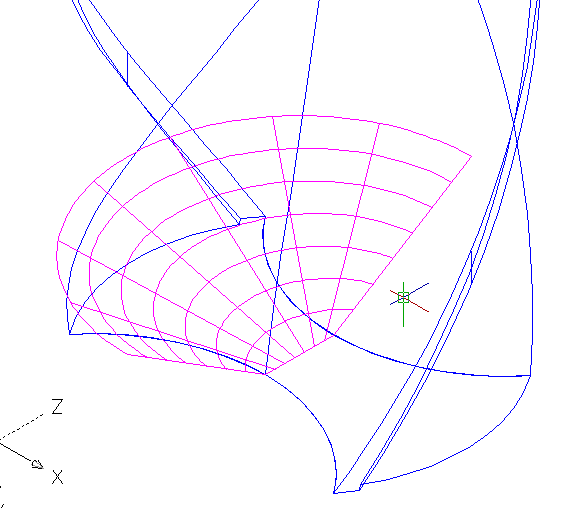

“放样”,选半圆和直线,“仅横截面”,“直纹”,得到近似半个圆锥的直纹曲面。
& Y$ T) I. }: G% p; U- U* W8 L7 s/ q5 B7 z% S# p/ d! X/ q
8 W. _+ x; y- j/ q9 X  S+ G5 ?
4 E  w; G3 d5 }换个视图方向看是这个样子。. E$ p3 A- k) {: g6 A

) t9 \1 c5 S/ K; ` Untitled-16.gif ( I# _. \5 W7 }0 d7 f5 x* M

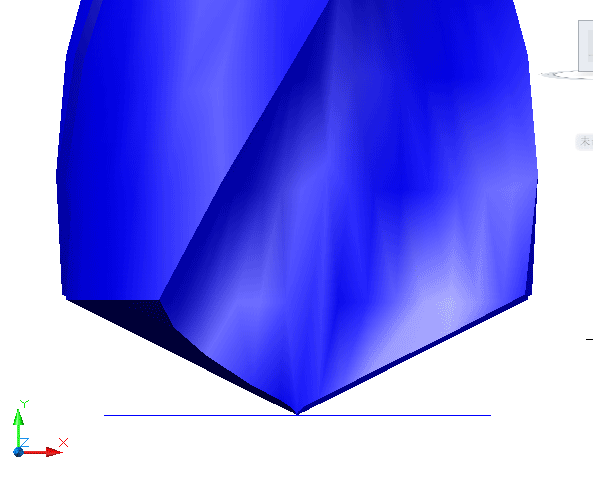

4 p, |; y5 K' Q2 j- j“剖切”,选钻头实体,回车,“S”,选曲面,再按命令行提示保留上面的大部分实体,半个尖磨好了。3 N) _; B+ `3 p9 ^0 `* e* s7 @! \$ F

* M( [; D! H( i. M$ N1 I3 e0 r Untitled-17.gif ; ?) d9 z+ \: N9 R% O1 Q

( Y& E$ l2 ]+ j1 T“镜像”曲面,“剖切”另一侧,整个尖都好了。
( ~6 }* t' c: o6 A
( S/ }3 I/ [* P. N Untitled-18.gif
/ s9 _) z& c, @9 ~" ?

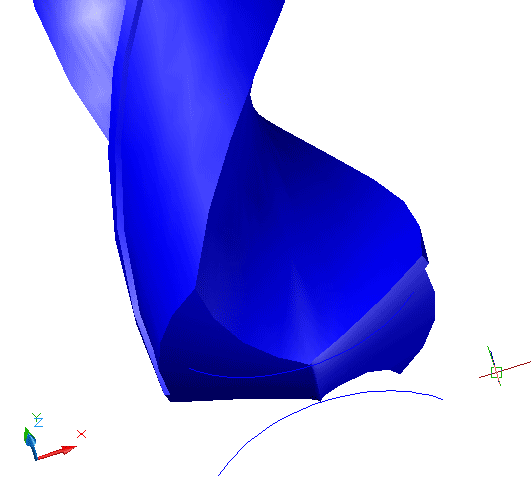

; a/ q& ?  I; h# d换个方向看是这个样子。$ U9 \% d7 d2 A% \, T$ f8 _4 z2 \* Q; v/ d

; y' r2 U# X4 h8 r8 s& r/ |" X$ z8 ^ Untitled-19.gif
$ @+ K4 V7 U! q; S- Z8 D3 d5 f) \; E, ]' U/ b& y# C

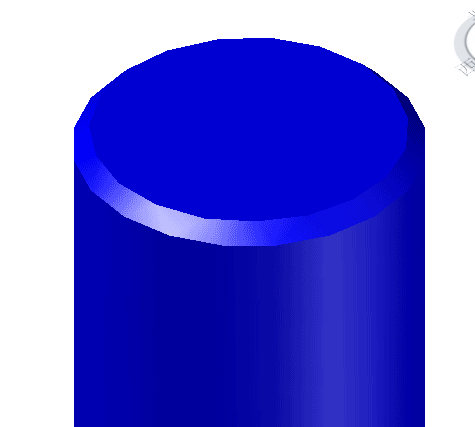

最后一件事,直柄部分导个角,距离都按0.5。
7 G, \0 v9 T* H7 s. Y# N3 f2 q4 x1 S6 J( p" F% D% t& S) n- q% @
Untitled-20.gif 7 J7 p- K+ x$ n% b
$ q$ F& a+ ^9 _
好像差不多了。/ o6 g9 i4 D7 S; w/ A7 ]; A+ l

' ^0 L+ U/ S0 G0 a. O Untitled-21.gif
* v- _9 F: ?: b  d* e# z

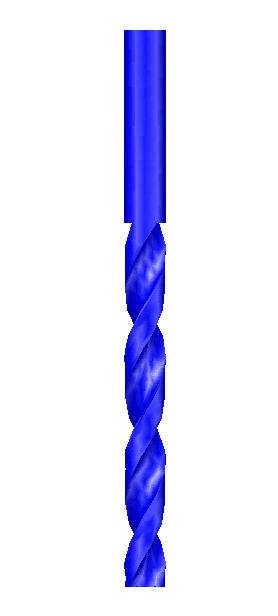

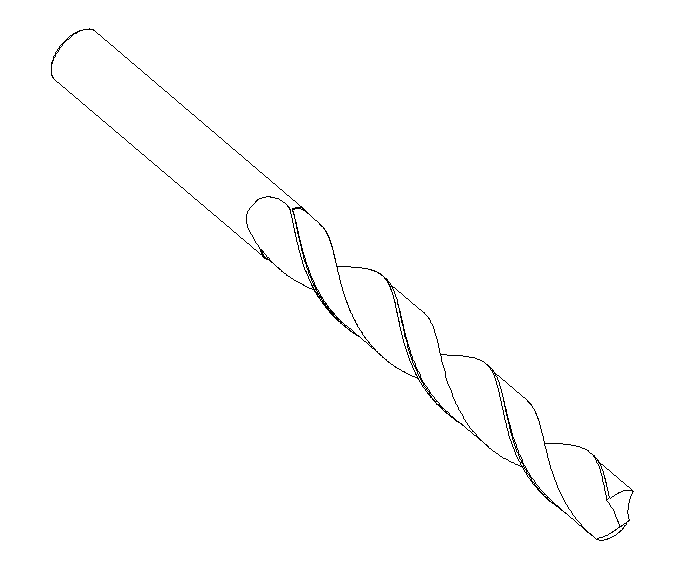

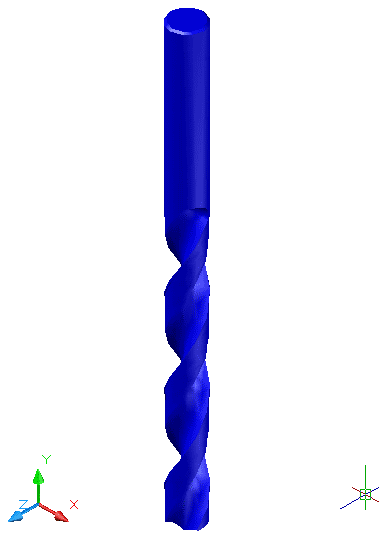

4 z2 o! c3 w  A) T' C: ]/ eΦ10直柄麻花钻完成。
/ l* k5 n. D' X1 Z; P6 ]/ m
" o7 y$ Z0 M  Q# l' ` Untitled-22.gif

直柄麻花钻.dwg

1.06 MB, 下载次数: 388

2000格式

评分

参与人数 1三维币 +15 收起 理由
wsj249201 + 15 好资料,感谢对论坛的支持!

查看全部评分

发表于 2008-6-30 11:18:58 | 显示全部楼层 来自: 中国广东广州
cad2004里面好像没有“扫掠”这个命令啊,那该怎么画啊!!!
 楼主| 发表于 2008-6-30 11:44:56 | 显示全部楼层 来自: 中国辽宁营口
“扫掠”、“放样”、按曲面“剖切”等都是2007以上版本才有的功能。
# C3 N) Q5 h! u; C6 l用2006以前版本,我的方法是编程画网格。
发表于 2008-7-25 08:42:46 | 显示全部楼层 来自: 中国北京

楼主我想问你一下

扫描时他的扭曲角度是怎么设置的。。。我这不懂。。。我用你的角度扫描不出来你那种的。。是不是有什么比例还是有个圈数的设置。。。谢谢你告诉我。。。把结果发到这吧。。。xml256@163.com
发表于 2008-7-25 11:11:37 | 显示全部楼层 来自: 中国澳门
thank you teach a new knowlage
 楼主| 发表于 2008-7-25 12:44:18 | 显示全部楼层 来自: 中国辽宁营口

回复 4# 的帖子

本图尺寸除Φ10、长度87和133是国标尺寸外,其它都是自定的。
9 x4 Z! S4 C4 S5 M扭曲角度的来历:在试画的时候,先把螺旋高度定为100,扭曲720度,看起来比较合适;而国标长度是87,换算下来扭曲角度就是626.4度。刃口长度82是自定的,换算下来是590.4度。统一按100高720度算,可以保证螺旋上升角一致。其实按别的角度也无所谓,好看就行。. G5 z& O; f; t* @$ v
