螺栓

donaihua · 发表于 2007-9-8 13:40:59

您需要登录才可以下载或查看，没有帐号？注册

x

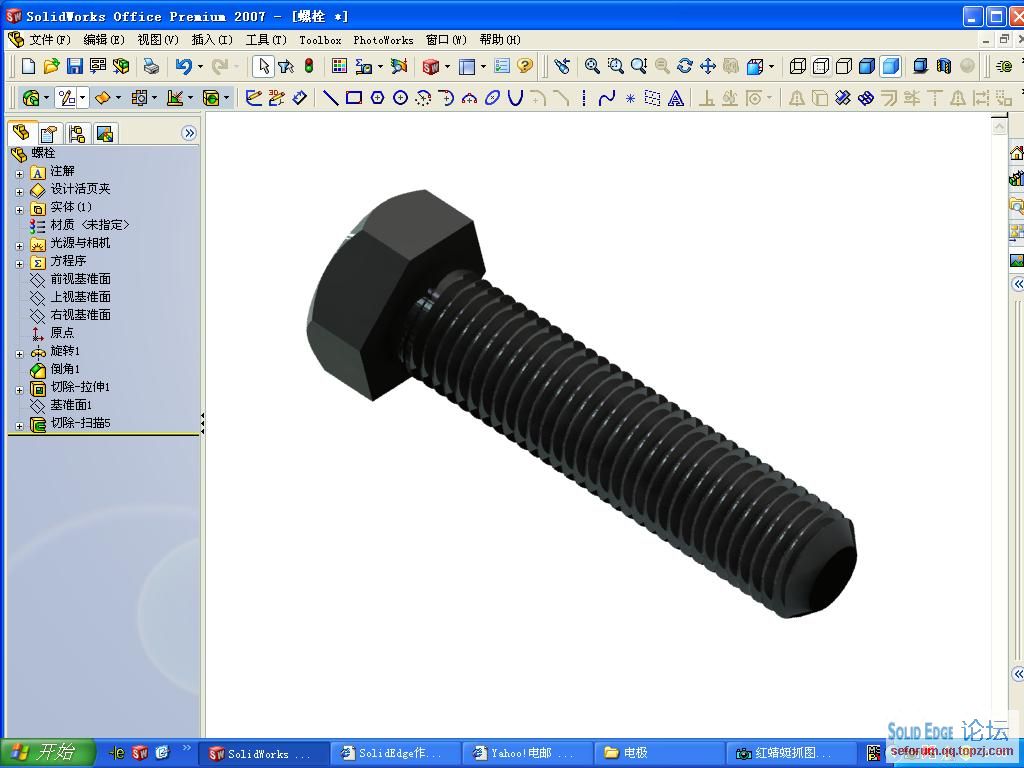

这个是之前做的，原来发在solid edge论坛的，现在发到这边过来。

hanhaikuanglan · 发表于 2007-9-8 18:03:41

基本功不错!!

honey8000 · 发表于 2007-9-8 21:14:07

好东西，做得挺不错的，色彩上的也挺好

sseng910 · 发表于 2007-9-12 22:54:10

做的不錯我是做螺絲品管真的很真實

cw1638 · 发表于 2007-9-12 23:03:15

呵呵你是怎么收尾的?

w_hs1 · 发表于 2007-9-13 07:49:37

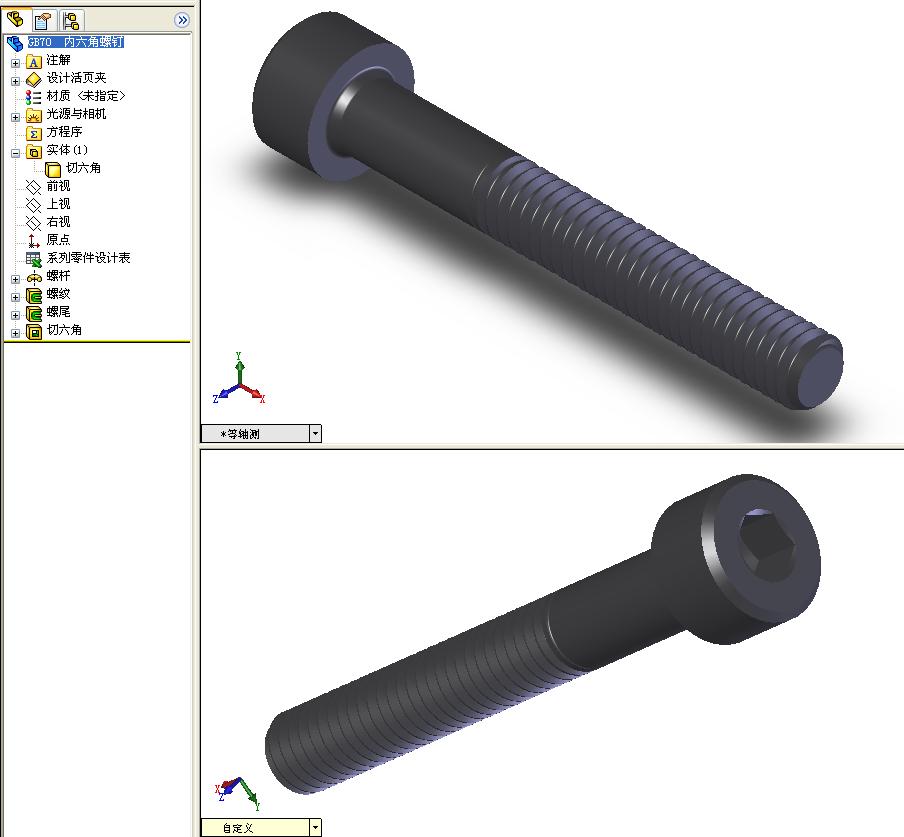

我来个未经渲染的内六角螺钉系列模型。

此模型包含了国家标准中的全部规格，牙型（包括牙底圆角处理等）、内六角、螺杆根部形状尺寸、螺纹收尾都满足标准要求。

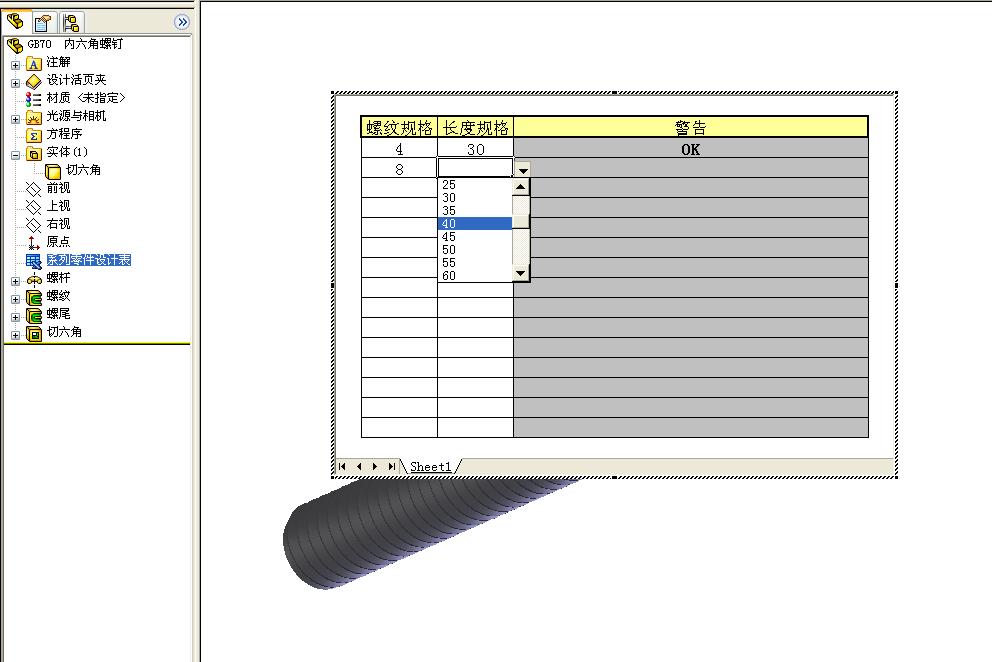

编辑模型中的“系列零件设计表”，可以在“螺纹规格”和“长度规格”下面单元格的下拉式菜单中选择公称直径和螺纹长度，避免查表的麻烦。表格自动拒绝接受非规格尺寸，或作出长度选得太长太短的提示，并且不产生非规格的零件。其它尺寸全部由模型自己判别生成。是不是很方便啊。

由于本人不喜欢SW2006以上版本的变螺距螺旋线的功能，因为此功能实际上将该螺旋线作为组合的样条曲线来处理的，会降低扫描精度，增大文件尺寸，减慢模型成型速度。一般情况下，我还是愿意用分段扫描来做此类模型。

[ 本帖最后由 w_hs1 于 2007-9-14 23:43 编辑 ]

chenjun520601 · 发表于 2007-9-13 10:21:14

不错，好像还是高强度螺栓哦

tigerdak · 发表于 2007-9-13 10:27:24

不得不说做得很漂亮。

donaihua · 发表于 2007-9-13 15:16:39

谢谢！我也刚学习，希望大家也能把自己的作品贴出来，大家共同学习，进步！

jinjx66 · 发表于 2007-9-13 16:37:21

都是自己画的？简直象艺术品一样。

wxzlzj · 发表于 2007-9-14 22:12:12

LZ,把教程传上来呀谢谢呀

:victory:

qiao135224 · 发表于 2008-9-10 08:50:34

受益匪浅，谢谢不老老师傅

:lol:

CSD3111 · 发表于 2009-6-26 17:20:16

不老，厉害，学习的榜样

chenvolitation · 发表于 2009-8-12 11:00:07

楼主要厉害，

yhl52787 · 发表于 2009-8-12 11:45:28

不老大师，那个“系列材料明细表”怎么做能传个动画上来吗，多谢了

机械设计520 · 发表于 2009-8-12 11:50:16

好样的，想你学习，师傅

wangsj668 · 发表于 2009-8-12 12:25:11

不老先生又有新贡献了!

edisoncba · 发表于 2009-8-12 13:40:34

请搂住介绍：se怎样简便的转成SW文件？

若水行者 · 发表于 2009-8-12 13:40:52

厉害，学习的榜样

yzd_369 · 发表于 2012-2-20 13:12:27

不错，利用一个旋转曲面和一个螺旋曲面相交线作为扫描的路径，能把螺纹收尾做得相当不错。
