[求助] 如何用SW画这样的螺旋,高手大神给个思路!

[复制链接]
发表于 2012-4-10 09:50:56 | 显示全部楼层 |阅读模式 来自: 中国上海

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 SWSWSWsw 于 2012-4-10 09:53 编辑 3 g+ M0 K( N# T1 H8 K) M) U/ S
* |$ v: t. |0 J0 G- C* }

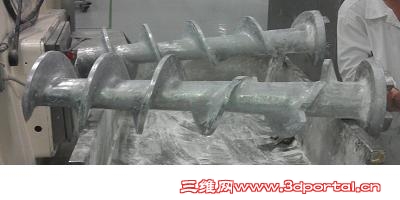

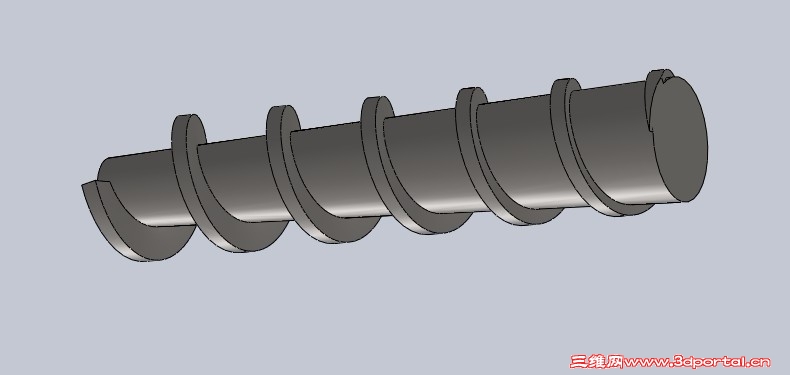

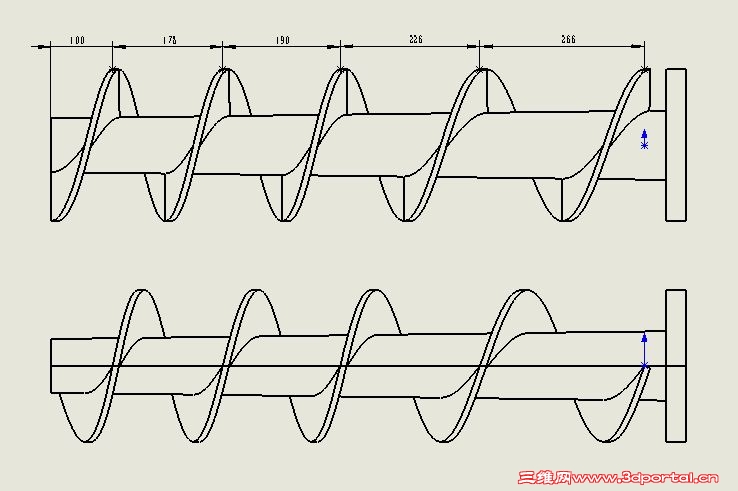

如何用SW建模如图式螺旋,给个思路,谢谢!
# E' k0 T0 N3 D$ ]$ {7 p内径渐小,等外径,有两断切除。没用SW画过螺旋,请这方面的高手指点一下。谢谢!
发表于 2012-4-10 10:07:06 | 显示全部楼层 来自: 中国江苏苏州
本帖最后由 liusheng30 于 2012-4-10 17:15 编辑
5 F$ U& c; e0 H1 I) L

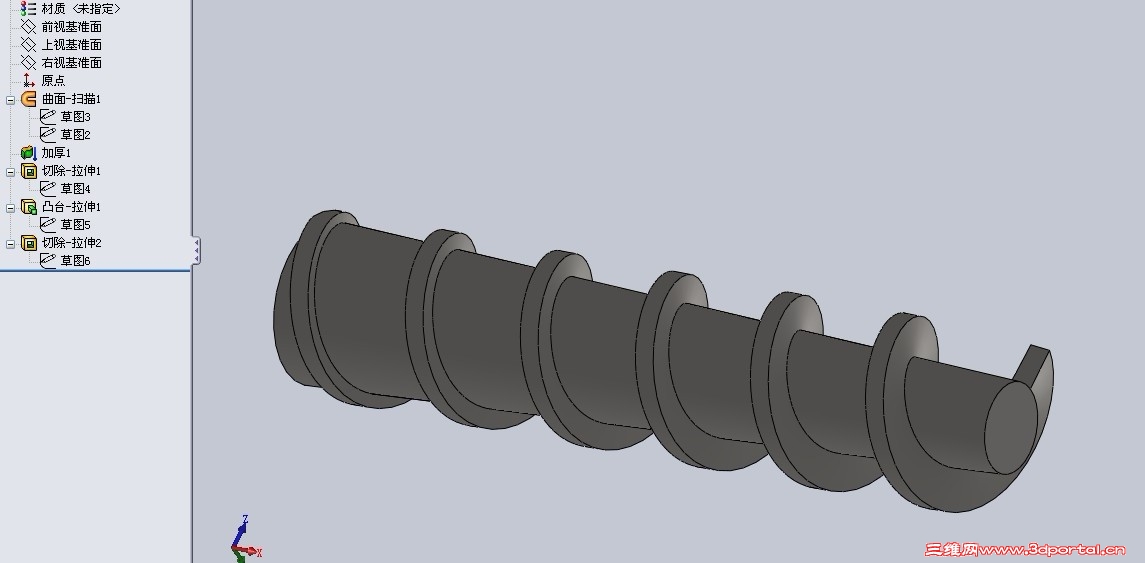

7 i: x7 o# M" z是不是这个效果

1.rar

335.98 KB, 下载次数: 111

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

 楼主| 发表于 2012-4-10 15:31:24 | 显示全部楼层 来自: 中国上海
谢谢楼上,能否用09以下版本,或把特征树展开贴图谢谢。
发表于 2012-4-10 17:55:29 | 显示全部楼层 来自: 中国河南郑州
其实螺旋内径都是一样的,只是管子是锥的罢了!
 楼主| 发表于 2012-4-12 09:12:12 | 显示全部楼层 来自: 中国上海
还是没弄懂,有没有09版以下的,谢谢各位的回复。8 D' d  r! q( D( H+ F6 v
谁有作螺旋的教程也好。
发表于 2012-4-12 09:33:20 | 显示全部楼层 来自: 中国河北廊坊

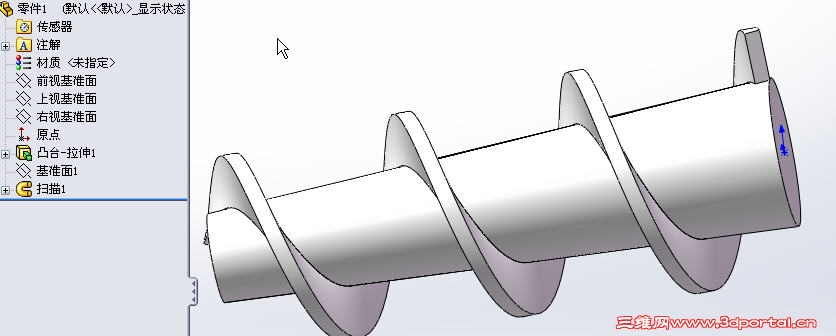

Snap1.jpg 我没有2009版所以就不上文件了7 G- l  y8 g; ?$ F, o
1.带锥度拉伸
4 W. |+ A/ _' h: j( K7 {2.画锥度螺旋线
  x) n' U3 o  X( k0 i  |: |3.画出轮廓 扫描。

评分

参与人数 1三维币 +1 收起 理由
阿帕奇 + 1

查看全部评分

 楼主| 发表于 2012-5-3 11:22:24 | 显示全部楼层 来自: 中国上海
本帖最后由 SWSWSWsw 于 2012-5-3 11:35 编辑
9 c& x, s! @2 z, S" L7 N/ m3 K! g

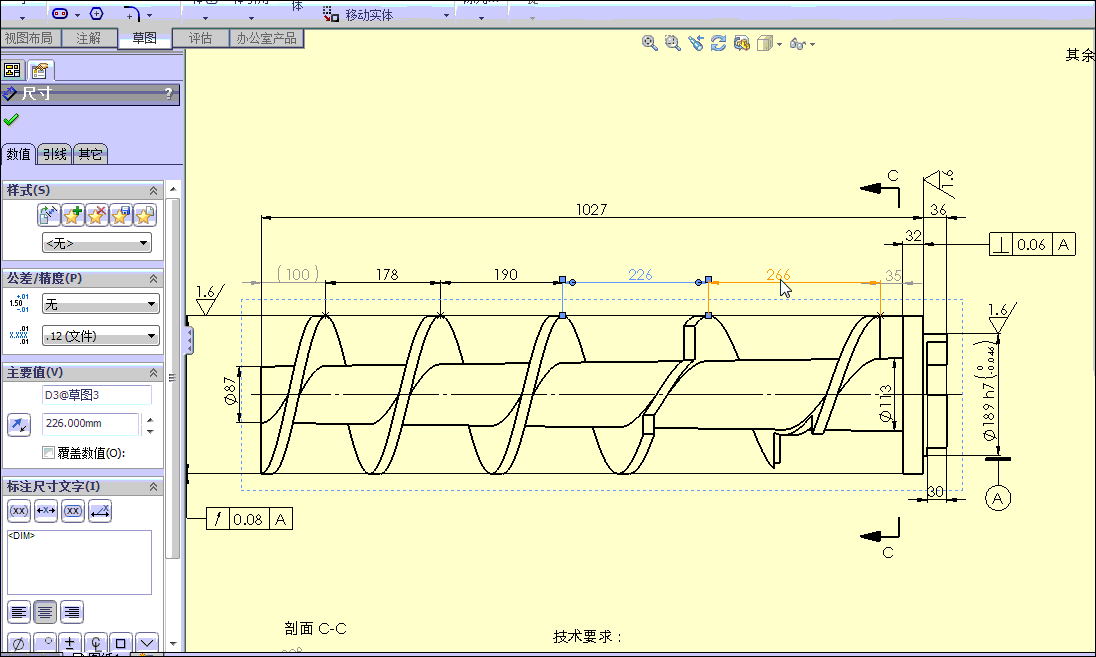

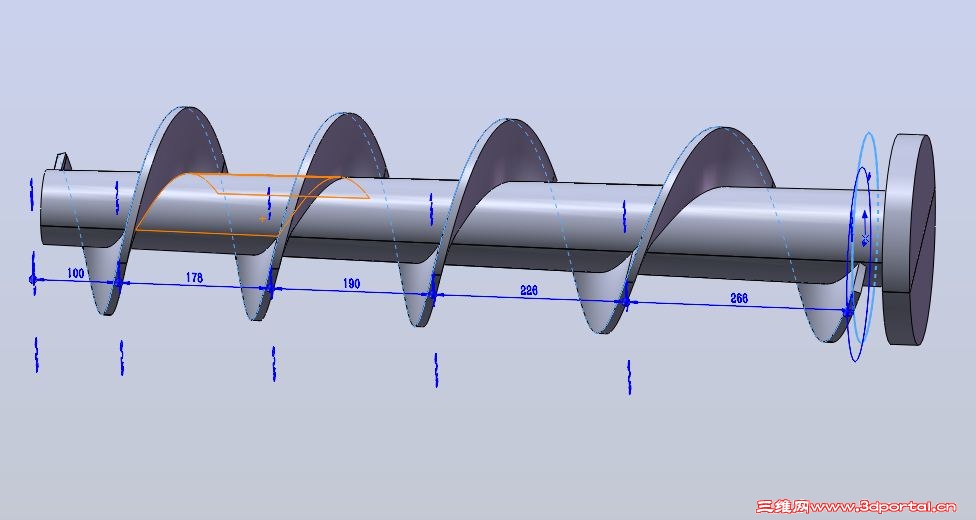

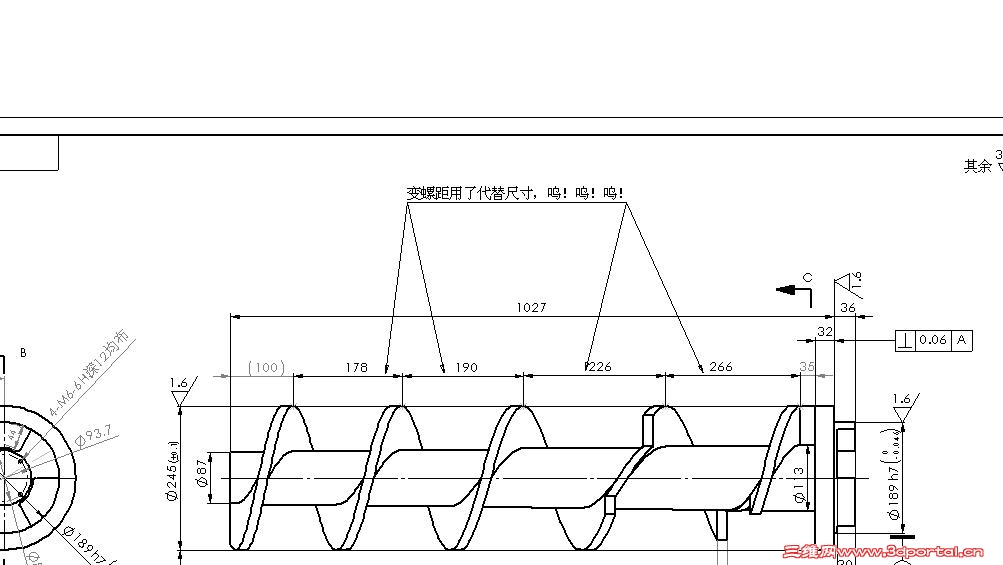

2 a, N. y* E) ^0 S+ V; C0 Q xx螺旋drawing.JPG xx螺旋.JPG 还是不对,我把我作的东西发上来大家给看一下,主要是变螺距画不准,还有螺旋起始位置都不对,没办法,我用了代替尺寸,用SW快5年了,第一次用代替尺寸,心理不服啊,各位大侠,给看看!!
' }2 B. A0 i  Z9 M7 v画都画不出,怎么加工啊!

xx螺旋SW09-4.rar

775.54 KB, 阅读权限: 10, 下载次数: 33

发表于 2012-5-3 15:53:47 | 显示全部楼层 来自: 中国浙江台州
本帖最后由 远逸水 于 2012-5-3 16:17 编辑
5 O/ H: Y6 F$ [" L- c6 N5 s9 x0 X* L3 r+ L; i5 `3 N. e
http://file:///E:/1.GIF 1、截面基准面有误
$ a  O4 l: j- s2 l2.螺旋线选高度和圈数 1.gif

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

发表于 2012-5-3 23:00:05 | 显示全部楼层 来自: 新加坡
外径一样就可以用螺旋线画,另外画螺旋线的时候选取可变螺距的就是了,要多少就是多少。
发表于 2012-5-4 09:22:00 | 显示全部楼层 来自: 中国江苏苏州
我做了一个09版本的你看看成不成!新手路过,希望思路能给你点启发!

1111.rar

186 KB, 下载次数: 69

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

发表于 2012-5-4 09:24:48 | 显示全部楼层 来自: 中国江苏苏州
怎么放入图片?
发表于 2012-5-4 13:48:48 | 显示全部楼层 来自: 中国上海
哇。我都好久没用过扫描了,我们这里用得最多的不是拉伸,和实体编缉
 楼主| 发表于 2012-5-10 13:29:24 | 显示全部楼层 来自: 中国上海
本帖最后由 SWSWSWsw 于 2012-5-11 14:56 编辑 / X& w2 U) b, v+ q$ @

1 @( b+ f- ?) z2 T8 a# n, h  E+ t谢谢大家的回复。
8 p) v. g# x; x" H3 y5 h% @8楼,截面基准面不对?什么意思?请指点一下。
 楼主| 发表于 2012-5-11 08:43:18 | 显示全部楼层 来自: 中国上海
有对螺旋在行的人么,帮看看!
头像被屏蔽
发表于 2012-5-11 13:32:49 | 显示全部楼层 来自: 中国湖南娄底
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2012-5-12 19:32:11 | 显示全部楼层 来自: 中国广东深圳
简单啊,我来画画看
发表于 2012-5-12 20:11:43 | 显示全部楼层 来自: 中国广东深圳
本帖最后由 jbzjh 于 2012-5-12 20:53 编辑
! h0 |9 `. G9 q( }- l8 t+ r: ^; _: C, q7 o8 X7 u* J
好了,画了个大概,有的尺寸不太清楚就算了

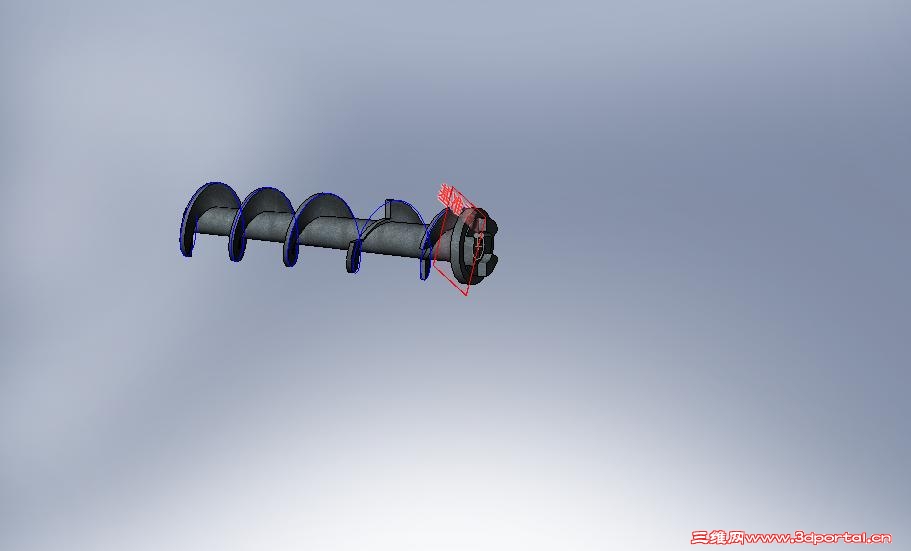

变距螺旋杆.rar

50.24 KB, 下载次数: 180

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

 楼主| 发表于 2012-5-14 12:08:25 | 显示全部楼层 来自: 中国上海
感谢楼上的回复,有09版含以下模型图么?要你你说一下,你螺旋线是采用哪种方式建的。
发表于 2012-5-26 23:55:27 | 显示全部楼层 来自: 中国陕西西安
用变螺距锥型螺旋线绘制!!!!!!!!!!!!
 楼主| 发表于 2012-5-28 14:33:49 | 显示全部楼层 来自: 中国上海
17# jbzjh , t% E3 C) Z" V: c; D+ g1 J, S; i
) I  ~7 P! b& v% p2 s8 a
你好,你螺旋线是哪种方法建的?能否贴出来看看,我的版本是09的,打不开你的图!
发表于 2013-4-11 14:33:44 | 显示全部楼层 来自: 中国上海
多谢各位大侠帮忙,我是新手,学了不少。
发表于 2013-4-11 14:46:15 | 显示全部楼层 来自: 中国辽宁盘锦
ljc15988 发表于 2012-5-4 09:24 static/image/common/back.gif
# E6 N7 E& f6 Z" @1 \/ D- W7 B怎么放入图片?
% e3 d* a' F0 B9 k( B
搜索一下,以前大家都介绍过
发表于 2013-4-11 15:19:04 | 显示全部楼层 来自: 中国福建厦门
都是高手!高手如林额!
发表于 2013-7-24 08:18:25 | 显示全部楼层 来自: 中国江苏南通
。。。。。。。。。。厉害!
发表于 2013-11-22 09:05:07 | 显示全部楼层 来自: 中国湖南长沙
liusheng30 发表于 2012-4-10 10:07 static/image/common/back.gif
& A' d, Q3 i$ z+ E8 h: L9 M是不是这个效果
2 l- k$ O3 u- z3 a& M4 V* o
