做一个螺旋管件

739881331 · 发表于 2012-4-6 22:44:34

您需要登录才可以下载或查看，没有帐号？注册

x

我有一个螺旋管件不知如何建模，特求助。

螺旋管.pdf (13.47 KB, 下载次数: 31)

pzhzs · 发表于 2012-4-7 04:45:53

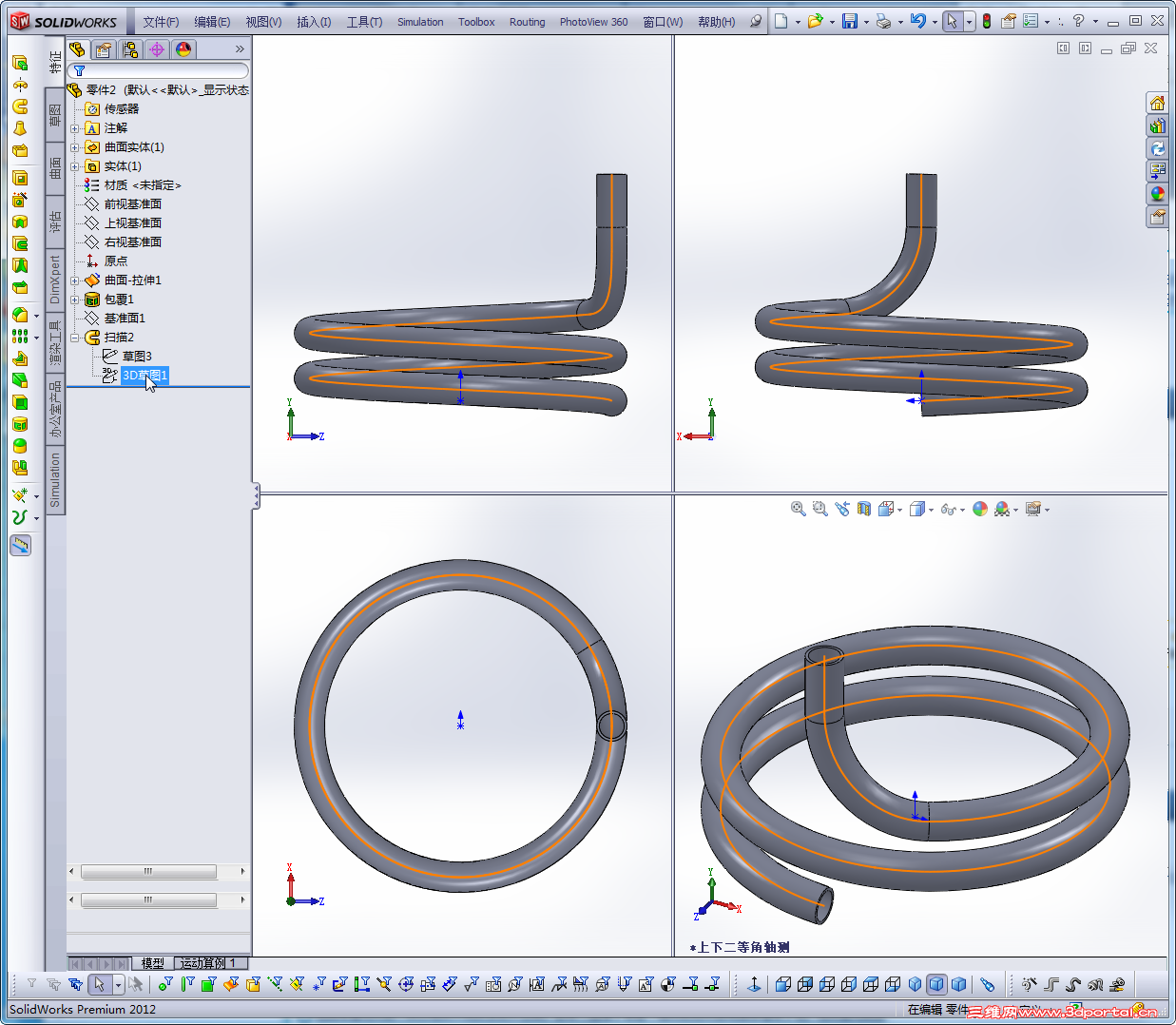

是这种效果吗？
用包覆命令做的扫描路径：

part文件（2012版）：

螺旋管.rar (596.55 KB, 下载次数: 47)

pzhzs · 发表于 2012-4-7 04:51:10

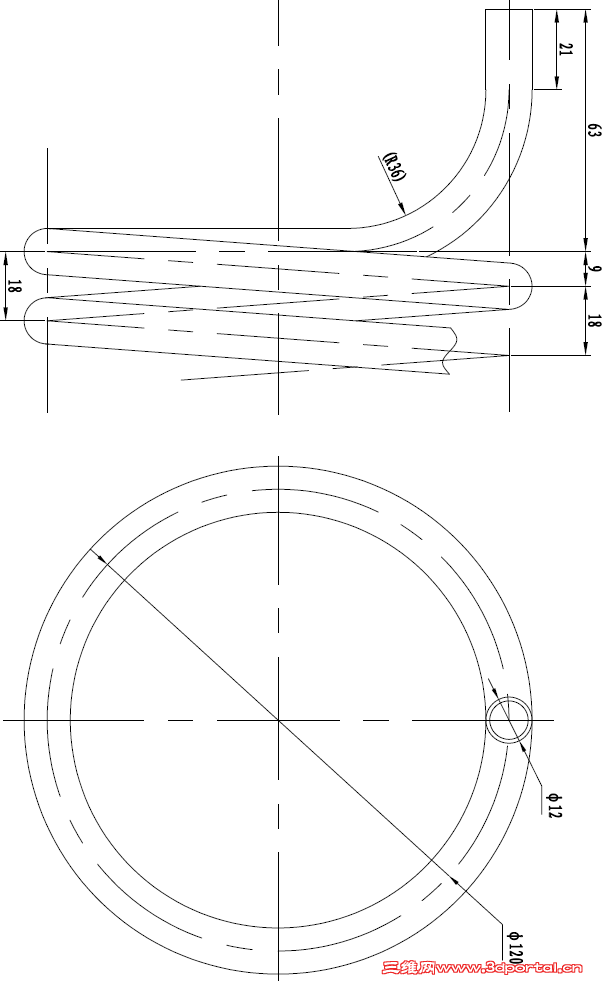

楼主pdf文件贴图：

hongwei_1987jp · 发表于 2012-4-7 10:48:33

看了一包覆的，电脑处理很费劲的。

739881331 · 发表于 2012-4-7 19:19:07

二楼做的很好，我原设想的是螺旋线后有90度范围内是R60的圆弧，再90度内（R36）的曲线，后是21的直线段。

未济 · 发表于 2012-4-8 09:24:11

googleno1 · 发表于 2012-4-11 20:11:43

能弄一份2010版的吗太高级了打不开将来的版本……
