能不能在工程图里插入另一个零件的视图？

fd3d · 发表于 2010-7-16 02:13:08

您需要登录才可以下载或查看，没有帐号？注册

x

比如画冲压模具图的时候，一般在模具装配图的适当位置画一个冲压零件的图形和尺寸。
如果冲压零件的三维图已经画好，能不能插入到模具装配工程图里？

txz1314 · 发表于 2010-7-16 07:52:18

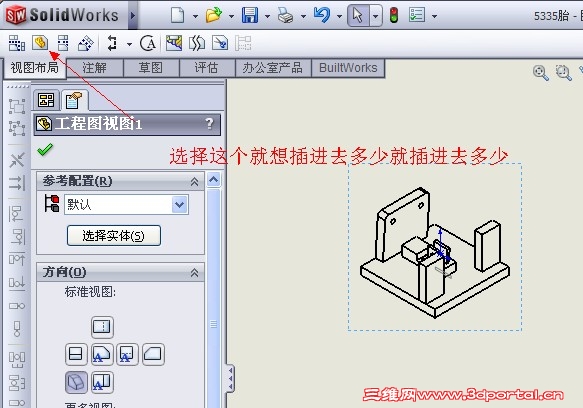

看了两遍总算看明白了呵呵我理解能力差，楼主是不是想问模具装配图画好后想在这张图纸里再加上一个零件图是不是看下图就知道了

fd3d · 发表于 2010-7-17 20:03:47

谢谢，确实很方便。

cloudpeng · 发表于 2010-7-17 20:12:05

不错。
2楼 txz1314 的方法，在需要插入一些相关零件的时候，也很有用。

aaa16019 · 发表于 2010-11-19 20:03:08

我来了,xinshoulaibaodao

yizhao5353 · 发表于 2010-12-28 10:37:34

学习学习啊
