急求助零件建的坐标是斜的怎么搞正

今晚打魔兽 · 发表于 2010-2-25 10:06:15

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

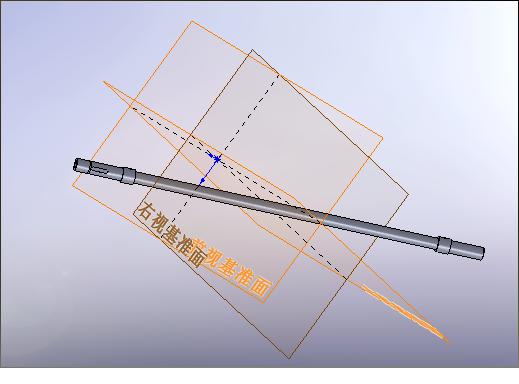

遇到个问题我打开张3D图纸，准备出2D ，三视图投影时正视图不是与X轴，Y轴平行的而是夹了大约40度的角。看了3D才发现它空间里与X Y Z面有一定夹角，现在2D工程图出不出来。
怎么解决这个问题？高手指点下

中国槐 · 发表于 2010-2-25 10:18:54

试试编辑草图平面。把草图的平面放到想要的平面上。

今晚打魔兽 · 发表于 2010-2-25 10:31:57

这零件是从外面导入的没有草图的

sundavid · 发表于 2010-2-25 10:38:46

放上来，大家帮忙。

liweisky · 发表于 2010-2-25 10:45:44

你自己再建立基准轴和基准面，建个正的就可以了，然后正对着建好的基准面正视，保存视角名称，比如A，出工程图的时候选视图A，然后你就可以投影了

xxf-1 · 发表于 2010-2-25 10:53:00

有二种方法:
1,在零件中旋转:插入--移动复制--旋转.
2,在工程图旋转:用上面图标中的旋转模型视图.

今晚打魔兽 · 发表于 2010-2-25 11:43:39

老大 X Y Z 旋转角度不知道哇怎么查？

xxf-1 · 发表于 2010-2-25 12:04:50

本帖最后由 xxf-1 于 2010-2-25 12:17 编辑

有一简单方法:在工程图中,工具--对齐工程视图--水平边线(当然要先选取一可用边线)--视图就会转正.
假如要知角度,用测量工具

haiboyhy · 发表于 2010-2-25 13:29:15

你的图是不是在装配人、体里面做的

ZYLIN · 发表于 2010-2-25 13:35:50

8楼的办法比较简单。

我是悠悠 · 发表于 2010-3-1 09:21:29

在工程图里,把视图转正后,再进行分图转换

小辈 · 发表于 2010-3-1 13:49:32

wwwwwwwwwwwwwwww

goodwt · 发表于 2010-3-1 14:36:13

6楼是正解！！

xuxinzhi2006 · 发表于 2010-3-1 14:57:54

不如楼主将此图发上来让我们试着帮你搞正好吗？

syc_chun · 发表于 2010-3-1 16:31:18

给你个标准答案，呵呵：
先把你需要的三个视图方向在3D图中确定好。比如把轴的端面作为左视图，那么选中端面，选择正视，端面就正面朝向你了。然后你按空格键，出来“方向”窗口，选中左视，再点选上面的第二个图标“更新标准视图”。这时，你选中的端面就是左视图了，在工程图上也是左视图。使用同样的方法，定位3个方向的视图，工程图上就出现你要的视图了。
今天没有时间截图了。按照步骤你应该可以搞出来的。

xiejiwu · 发表于 2010-3-1 22:59:35

你自己再建立基准轴和基准面，建个正的就可以了
