[分享] 尺寸链计算及公差分析软件

 关闭 [复制链接]
发表于 2009-11-14 21:54:25 | 显示全部楼层 |阅读模式 来自: 中国辽宁沈阳

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
尺寸链计算及公差分析软件2 U5 m8 |+ a7 r& ~1 E9 ~: K
产品设计者和生产加工者对零部件精度要求存在着某种矛盾。一方面,为了满足客户或质量要求,设计时,需要提高零部件的精度;另一方面,为了降低产品成本,生产加工时,需要降低零部件精度(便于加工)。但相关设计计算是相对复杂的。
) a. X1 `$ v' x$ c论坛内,也常有人询及相关问题。新见一应用软件,感觉较实用,特与大家分享。/ s: C4 M: g! q& ]
该尺寸链计算及公差分析软件,基本可实现:
% Y5 B; f2 u; V  r/ V1
.根据零部件公差,效验产品的精度要求;+ u) W3 t6 e3 Y. `3 o
2
.根据产品精度要求,自动分配各零部件或工序的公差;
" i2 j2 w& J1 X! U0 V; a3

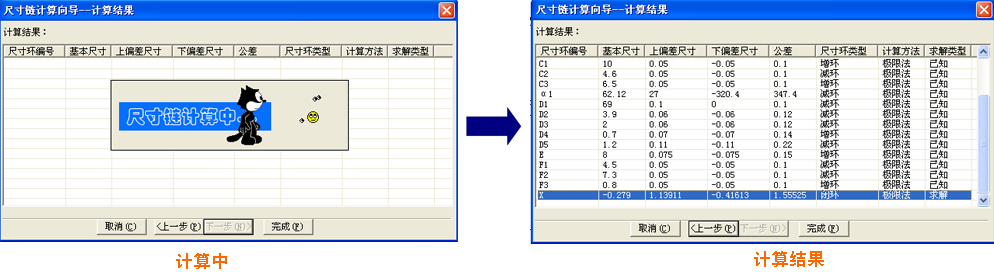

.能进行极值法和概率法计算;
! u$ ^1 @7 ]2 ~* o1 @, m4

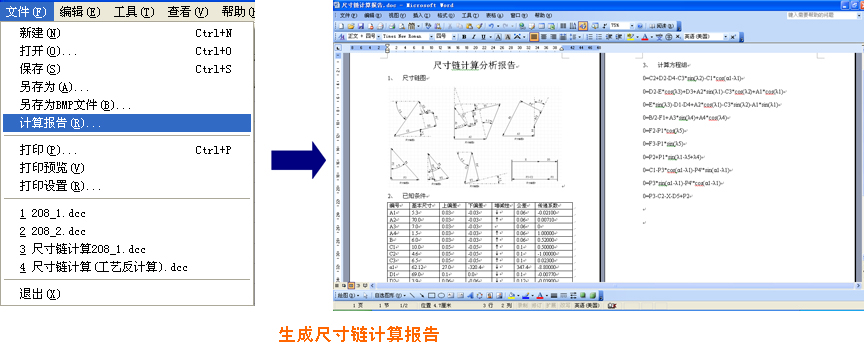

.自动生成包含尺寸链图、已知环、求解结果、约束方程等信息的尺寸链计算报告;
! Q( l. s, I. C# _  S+ `; ]5
.计算准确性到达100%,计算精度为5(0.01微米)/ |* D7 H4 s$ u& E
6

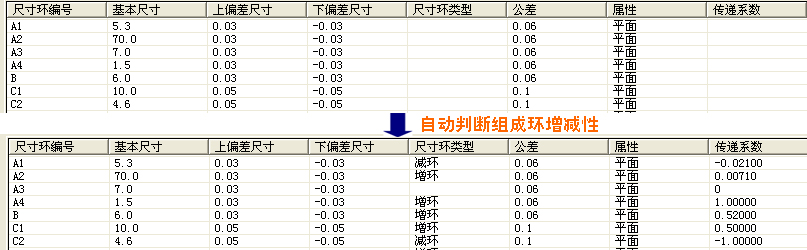

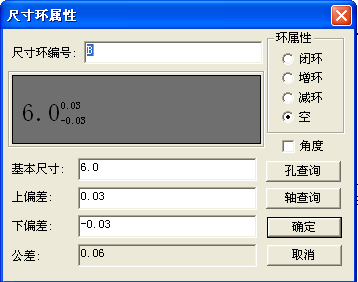

.尺寸环增减性自动判断;
% N, P' c7 v7 @7 [7
.能计算复杂平面以及空间尺寸链;) O$ v4 H2 \2 |" l
8

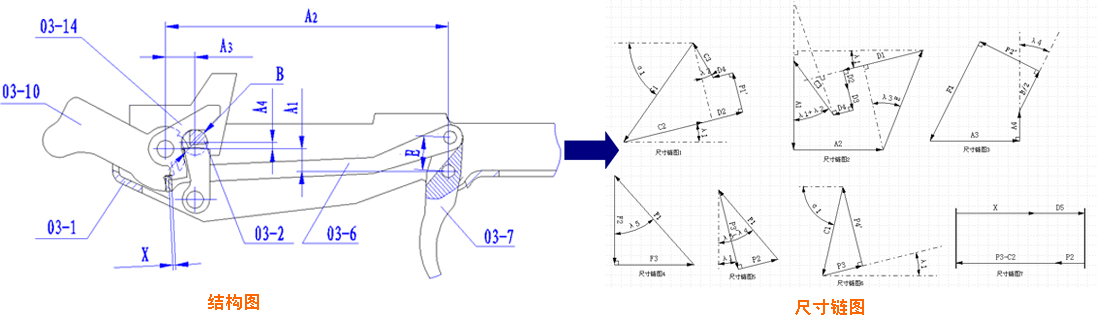

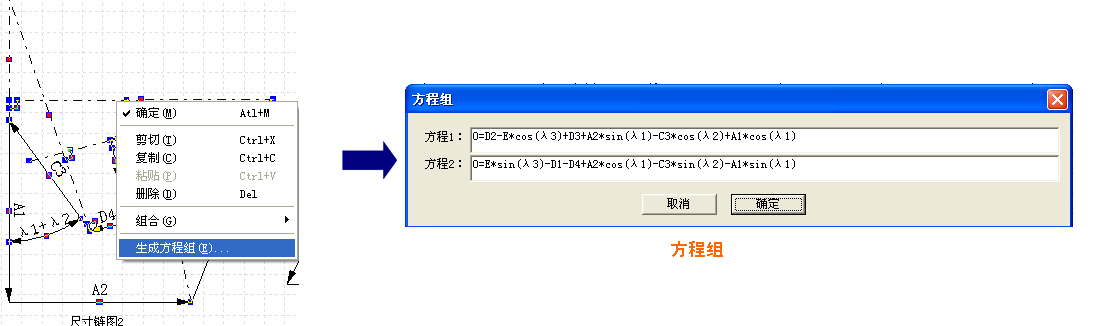

.根据尺寸链图自动生成尺寸链方程;+ J1 i0 @* N" V0 P% b
9
.最新公差配合查询;. M2 ?) O# c" x9 X9 {
10
.能计算形位公差。

* ]  j! K: Y. L' j) Z# t共计按13个压缩分卷上传。其中,除了第13分卷大小为598KB以外,其余第1-12分卷大小均为1.91MB。
( `7 n( |2 J% s: N8 ^8 o7 N% H' M% |2 K
[ 本帖最后由 点识 于 2009-11-14 22:19 编辑 ]

尺寸链计算及公差分析.part01.rar
