用UG如何做像牛角那样的流道

lb19841028 · 发表于 2009-10-20 18:13:19

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

即一头粗一头细的那种，在PROE中用混合扫描做出来很漂亮。不知道在UG中如何做。希望高手们搞个教程也显示下UG的厉害。

xuqiangbisheng · 发表于 2009-10-20 18:19:17

刚学UG，记得做过用“截型体”做过变截面的弹簧，是钢丝直径变化的那种

[ 本帖最后由 xuqiangbisheng 于 2009-10-21 18:06 编辑 ]

bolite123 · 发表于 2009-10-21 17:58:07

楼主说的是注塑模常用的牛角进交口吧！不是高手哈，说来惭愧，之前是做塑胶模具的，好久没倒腾过软件升级了还真找不到命令在哪里了！现在只有UG6.0版本，以前公司用的4.0，楼主有兴趣一起摸索吧！我也抓紧回忆回忆！使用扫掠命令进行特征的构建。
①用基本曲线绘制两个所在平面相互垂直的圆——作为扫掠端面选择曲线；
②将两个圆4等分；
③然后用基本曲线中的圆弧命令沿两圆弧四分点画平滑的曲线（注意要绘制两条，所选的两曲线端点为圆弧的对角四分点非相邻四分点）——两条曲线作为扫掠引导线；
④使用扫掠命令先选择两个圆弧（注意要将被打断的8段全部选中），然后点击鼠标中键确认扫掠线选择完毕，接着选择两条曲线，确认完毕就完成了牛角特征的构建。
首先，将圆4等分的命令在UG6.0里找不到了，所以没能整体视频，见谅！
其次，本人加入三维时日不多，想贴几张图片说明，干着急在发帖栏里就是找不到添加附件，也粘贴不了图片呀！哎，真是难煞我也！

chenym · 发表于 2009-10-22 01:17:05

建议你在论坛搜索一下 “牛角进胶” 肯定有的，只是时间长了不知道在哪个帖子里面，去百度搜索也可以

dxh1230 · 发表于 2009-10-22 14:05:56

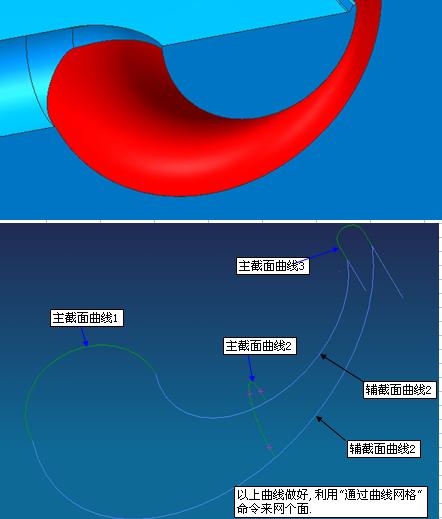

我说下我的方法

zhenggp · 发表于 2009-10-22 22:39:50

给你个视频吧，记不前以前在哪个网站下的了`

zhenggp · 发表于 2009-10-22 22:45:05

不好意思，不知舍原因刚才没上传成

zhenggp · 发表于 2009-10-22 22:52:30

真不好意思

ssiiie · 发表于 2009-10-23 12:28:36

学习了，谢谢各位。

365648930 · 发表于 2010-4-11 15:35:13

:good:good

brucezf · 发表于 2010-4-12 11:26:33

谢谢8楼，学习了

hhzstsl · 发表于 2010-7-28 16:13:29

下来看看谢谢

zhu波 · 发表于 2010-7-28 23:33:53

直接用截面里的圆管，变换半径就可以啦啥

yqha · 发表于 2010-7-28 23:52:52

下来看看谢谢

夜灯孤影 · 发表于 2013-6-2 11:41:20

谢谢8楼的兄弟不吝赐教！

a077216175 · 发表于 2013-6-2 20:48:16

謝謝分享

huoxingmoju · 发表于 2013-9-13 19:01:02

学习了 3Q
