扫描切除的外螺纹在工程图的显示问题

wcmjmw0 · 发表于 2009-7-14 15:18:23

您需要登录才可以下载或查看，没有帐号？注册

x

我画了一个带外螺纹的销轴，外螺纹是采用扫描切除形成的，转成工程图还是真实的螺纹，请问如何设置能形成符合国标的工程图外螺纹？

wcmjmw0 · 发表于 2009-7-14 16:00:07

怎么这么多人进来看，却每一个人理我？？？

;)

yearbyyear · 发表于 2009-7-14 16:13:43

工程图中：
如果将螺纹画成真实的，那么就无法生成符合国标的工程图外螺纹；
如果有装饰螺纹线，就不可以生成真实的螺纹（扫描切除）；

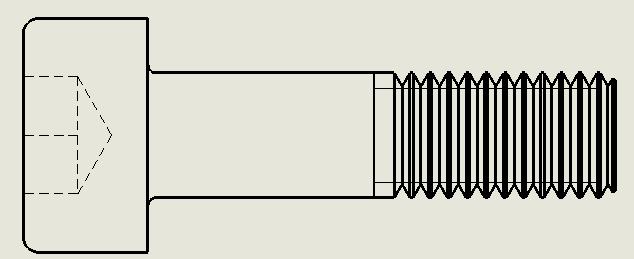

如果强行要两者兼得，会出现图123 现象

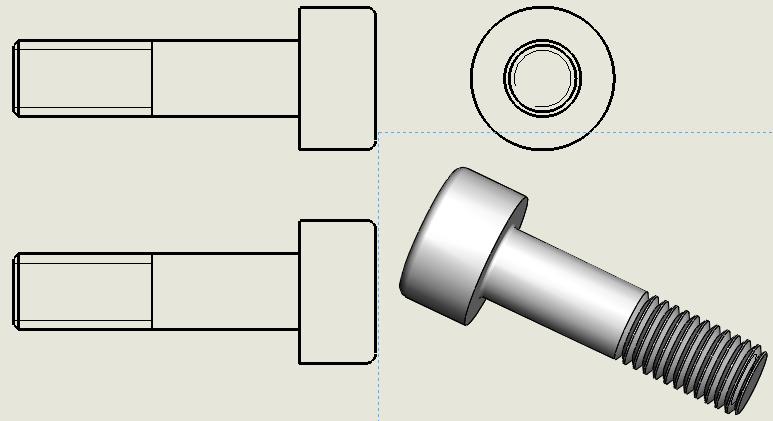

当然可以，用配置，二维工程图做成装饰螺纹线，给个立体图是真实的螺纹，如图147

wcmjmw0 · 发表于 2009-7-14 17:33:21

多谢三楼的朋友！我终于明白了！

ww9139 · 发表于 2009-7-14 18:53:30

O还没明白，楼主能具体说一下吗？谢谢

zhaowenzhu · 发表于 2009-7-14 19:03:34

原帖由 ww9139 于 2009-7-14 18:53 发表 http://www.3dportal.cn/discuz/images/common/back.gif8 z" O9 L! g7 A# a8 y, W3 `8 ~
O还没明白，楼主能具体说一下吗？谢谢

就是用装饰螺纹线可以生成国标形式的，扫描的以真实投影出现。

yangjun_yangjun · 发表于 2009-9-16 15:40:11

哦 ,谢谢!明白了

lueying · 发表于 2009-9-27 20:56:44

前辈的图示已经很清晰了，希望还能说详细一点关于配置，谢谢！

[ 本帖最后由 lueying 于 2009-9-27 20:59 编辑 ]

wmsyy · 发表于 2009-9-28 10:47:57

学习中
