好不容易做的钢结构架，心得与大家分享

rogboy · 发表于 2009-7-2 15:04:06

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

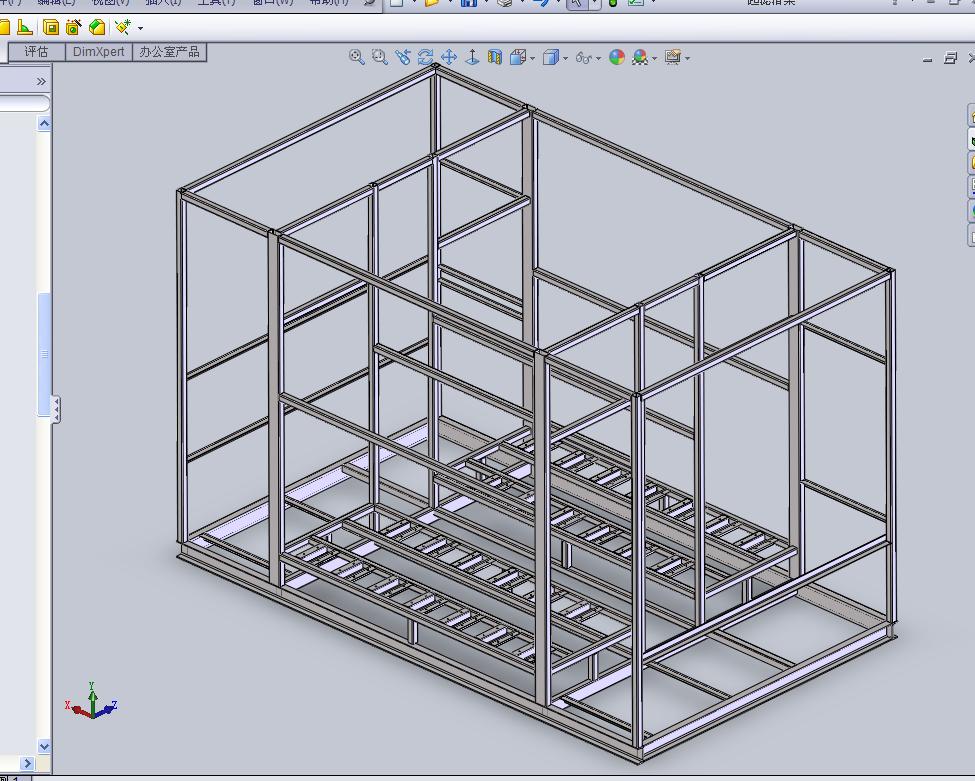

好不容易做的钢结构架，是可移动式橇装装置，没有什么技巧性，但很有技术性，第一次用SW做钢结构件，先前一直用Pro/E里的EFX做钢结构，步聚如下：
1 先做骨架，即草绘
2 插入结构件
3 移动
4 裁剪
5.细部特征

心得如下：
1.SW做钢结构与EFX做钢结构，差别很大
2.SW钢结构功能过少
3.SW钢结构步聚复杂，特征过多。同样的结构件SW的特征比EFX高出估计2倍。
4.SW钢结构功能与需借助其他特征命令。
5.SW钢结构效率低下
6.要注意处理裁剪结构时的顺序。
7.尽管SW钢结构功能并不优秀，但还是可以克服的，只要有耐心，还是可以做出很多优秀的作品出来的，当然这需要你的SW功底深厚。

[ 本帖最后由 rogboy 于 2009-7-2 16:19 编辑 ]

tdxm211 · 发表于 2009-7-2 16:17:26

学习，感谢经验分享

hhyjs · 发表于 2009-7-2 16:41:21

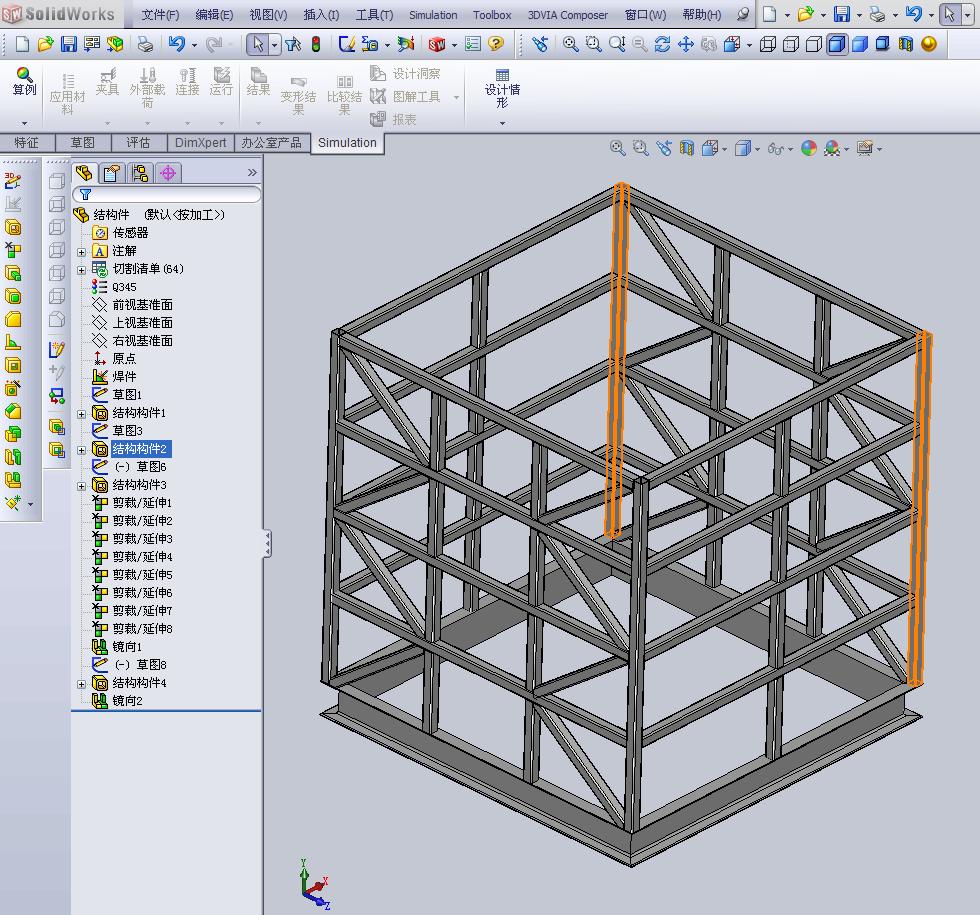

楼主第1次用SW做钢结构件，能做到这样，应该说很不简单。但从你长串的特征树可看出，你对SW焊件的功能还不够了解。看了
我刚才随手做的结构件后，还会有特征过多的结论吗？我是从事大型钢结构件设计的，用SW的焊件功能完成这种工作实际上效
率是最高的。如果要进行受力分析，更能显出其优越性。

hhyjs · 发表于 2009-7-2 16:48:20

补充一点：在剪裁结构件多点交汇时，SW焊件的优势更加明显。

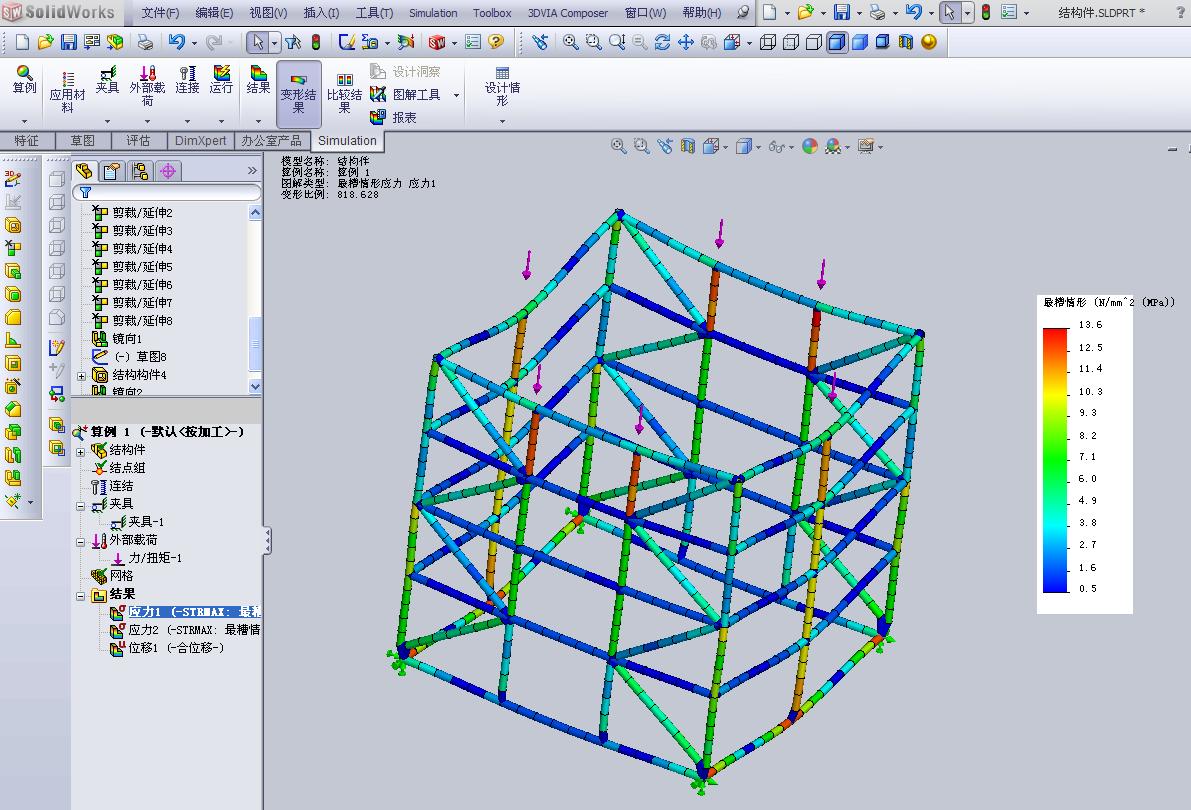

顺便把我刚做的分析贴上来。

CSD3111 · 发表于 2009-7-2 17:24:43

结构件功能配合方程式等等能达到很好的效果！
作出一劳永逸的东西！

rogboy · 发表于 2009-7-3 09:57:27

学习了，大家做的非常不错

rogboy · 发表于 2009-7-3 10:04:25

希望大家把原文件传上来学习一下呀，我做的特征确实太多了。只是在做的后期逐渐减少了一些特征，稍微提高了一点。

hhyjs · 发表于 2009-7-3 11:22:54

应楼主要求，把源文件传上来，起个抛砖引玉的作用。注：源文件是SW2009版的。

结构件.zip (1.42 MB, 下载次数: 694)

飞了的叶子 · 发表于 2009-7-3 11:26:05

都高手.可是我的电脑边SW都跑不动.55555 老板和几个工程师都只知道CAD

jh781600 · 发表于 2009-7-3 11:43:45

跟大家学习东西，谢谢分享各自的经验啊

guojun230 · 发表于 2009-7-3 23:13:35

暂时没用过这种功能，处于新手学习中~~

rogboy · 发表于 2009-7-5 16:23:40

谢谢罗，本人非常感激！！！

rogboy · 发表于 2009-7-5 16:24:33

我的步聚确实太多了，还得加强学习呀

jaychou315 · 发表于 2009-7-5 17:34:59

用焊件做确认能省不少步骤

ahlekyee · 发表于 2009-7-7 17:59:56

下来看看，谢谢楼主

rogboy_luo · 发表于 2009-7-23 15:43:55

不错的，省不少事呢

白辞 · 发表于 2009-7-23 16:31:16

看了3楼的源文件，真的很专业。简介，流畅。想问问您的界面上的3DVIA composer是什么插件啊？我的没有啊？

[ 本帖最后由白辞于 2009-7-23 17:34 编辑 ]

lishuguang1 · 发表于 2009-7-23 16:51:04

将自己常用的结构截面用草图加入到结构件库，会很方便！

白辞 · 发表于 2009-7-23 17:25:50

原帖由 lishuguang1 于 2009-7-23 16:51 发表 http://www.3dportal.cn/discuz/images/common/back.gif
! C# Y$ v5 p+ p3 _% x% }# S1 {1 ]5 p将自己常用的结构截面用草图加入到结构件库，会很方便！

请教怎么使自己常用的加到结构件库里啊？

yooeeq · 发表于 2009-7-23 17:28:38

还没做过钢结构，看来论坛高手很多啊

智能王朝 · 发表于 2009-7-23 19:34:06

都是牛人啊，学习了

rogboy_luo · 发表于 2009-7-23 20:30:04

其实做出来是很简单的，关键是做出来的东西是否合理，受力情况如何，需要进行结构静力学分析才行。

chif0360 · 发表于 2009-7-23 20:49:46

lz做水处理的吧，UF的架子

，才那么几只，用不到做受力分析，尽管用好了

[ 本帖最后由 chif0360 于 2009-7-23 20:52 编辑 ]

shuang860525 · 发表于 2009-7-23 22:43:55

以后还没弄明白希望把要过早地评论SW的能力，我个人觉得，哪个软件都有弱点的，要不怎么还会出现那么多的软件啊，学一个就够了

ahlek1971 · 发表于 2009-7-24 08:20:14

谢谢#9楼主。下载了
