请问下这个怎么画的

mjproe.cn

http://www.3dportal.cn/discuz/attachments/month_0903/20090302_31aba4837d170d223d7eadVxeNBlDj85.jpg
- H* V# U; d2 k- j8 {$ w

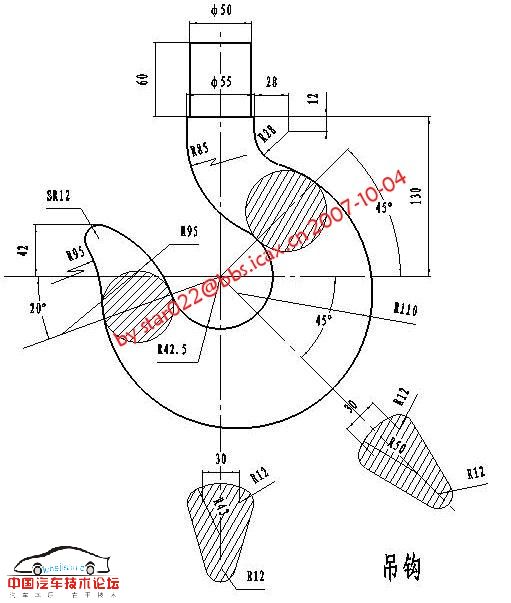

1 v4 [! ^4 X' D  A( E& j这个钩子请问下是怎么画的,请高手给我做个教程,我画了一天了也画不出来,

1 {$ f; U5 ]# S/ T: ]1 |8 E小弟在此谢过了,
/ z9 k1 u( p- P# _
* w4 j3 I# ^6 Z+ N. n4 I我要教程,如果没有教程上传过有画图步骤的PRT文档也行,我是4.0版本
http://www.mjproe.cn/attachment/thumb/32_4110_4064494bee4681e.jpg
; k0 Q3 X) D+ g/ d$ T6 U
& F6 j# ]) m$ n  [[ 本帖最后由 xinyazhu 于 2009-3-2 20:16 编辑 ]

goodgoodday

作截面扫描,一般工厂设计这个东东的时候我以前看过二维图好像是规则的,

mjproe.cn

兄弟啊,你这样说了我还是不知道是怎么弄的,我也知道用截面,但是我就是做不出来,
所以请那位大哥大姐,把能上传过教程或有步骤的PRT上来,谢谢了

4kpolo

最简单的方法：混合扫面，关键是把轨迹曲线和扫描曲面做好！

maici

发个之前画的～～

; s. D; K0 f  Z" V4 |主要是用扫描混合做的。。。。

% f" d# E( R( \! E  y这是2.0的part自己看看吧～～

一醉清风

扫描混合完全可以出来，截取几个面，然后就能出来的，关键是草绘里面的曲线的相切。

zwc721

下了，看看，谢谢

mjproe.cn

好的,有了这个PRT我就能弄出来了,谢谢了,如果我不会我再来问大家啊

wen219

谢谢上面的maici弟,我也看了你用2.0版画的钩,很好,我原先也画过,就是用变截面扫描画的,只是不能完全扫到底,最后用别的办法在接在一起是可以完成的,我想说的是有没有办法可以一次完成,不用姘接,有什么好的办法,大家一讨论看看,我在想只是没想出来.

4kpolo

原帖由 wen219 于 2009-3-2 20:28 发表 http://www.3dportal.cn/discuz/images/common/back.gif
0 S- s/ T1 }6 O* V  Y* E谢谢上面的maici弟,我也看了你用2.0版画的钩,很好,我原先也画过,就是用变截面扫描画的,只是不能完全扫到底,最后用别的办法在接在一起是可以完成的,我想说的是有没有办法可以一次完成,不用姘接,有什么好的办法,大家一 ...

7 \  L  }1 Q5 r& u已经说的很清楚了，使用扫描混合就可以了，只需要一个命令就足以，关键是扫描轨迹的绘制与关键点平面的绘制！

maici

原帖由 wen219 于 2009-3-2 20:28 发表 http://www.3dportal.cn/discuz/images/common/back.gif
谢谢上面的maici弟,我也看了你用2.0版画的钩,很好,我原先也画过,就是用变截面扫描画的,只是不能完全扫到底,最后用别的办法在接在一起是可以完成的,我想说的是有没有办法可以一次完成,不用姘接,有什么好的办法,大家一 ...

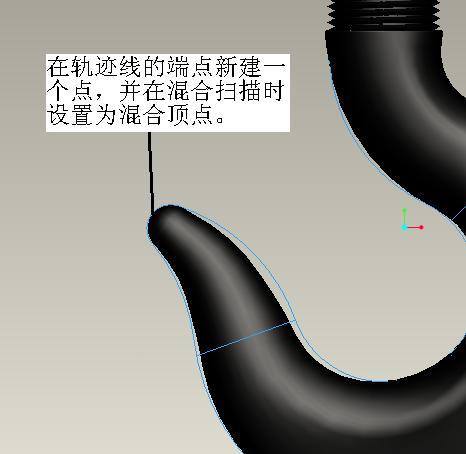

; q, A5 X  L5 Q$ S  `% M  h5 ^按理来说用扫描混合是可以一次做完的，也就在轨迹线刚开始的那里新建一个点，在混合时设置成混合顶点，但是我机器上的PROE在把该点设置成混合顶点后，PROE马上自动退出 。可能是版本BUG吧，所以我没能实验一下。希望有一次做成功的朋友发个PART来给大家学习学习啊 。

zhiming061121

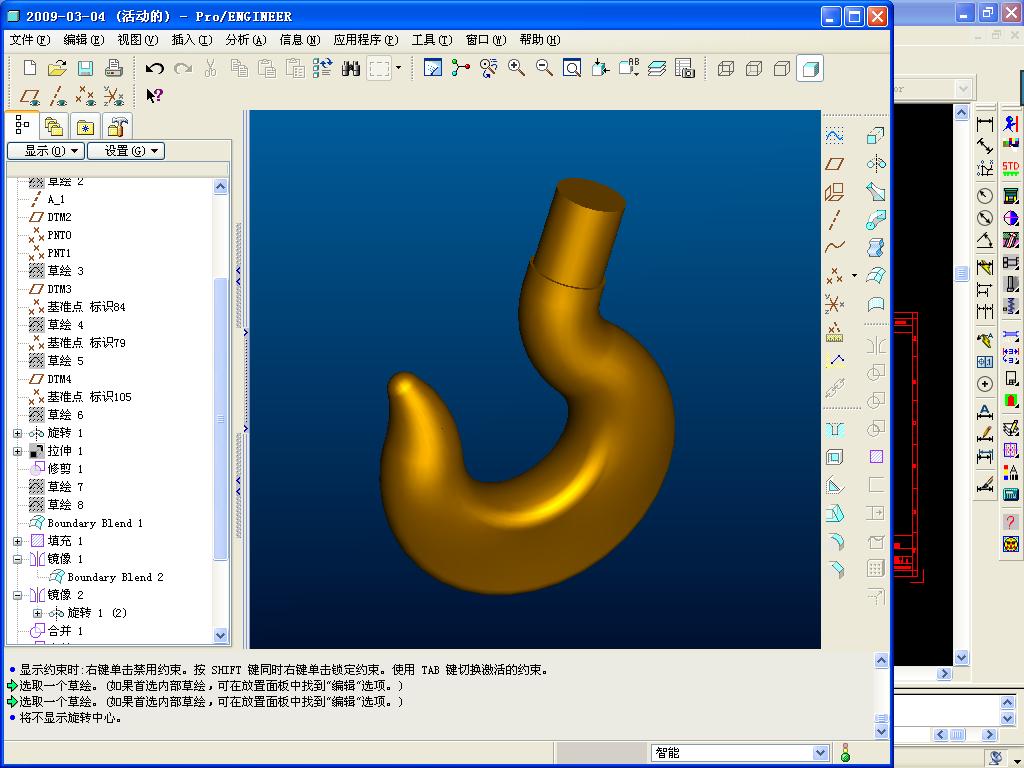

我用曲面做的，分享一下
0 S$ d+ |9 C* \5 b

njg1203

zhiming061121的做法比较好，特别是头部的旋转做法，困扰我由来已久的问题终于解决了，谢谢，不过maici  的螺纹做法比较好，一并谢过

rishew

看着简单，其实还是比较要有思路的。
