CosmosMotion做齿轮模拟的目的大致有个：' [$ Z8 V4 i) j' o% z6 ]# r; z
4 J6 d' ^/ q, v8 k" A8 ~" _

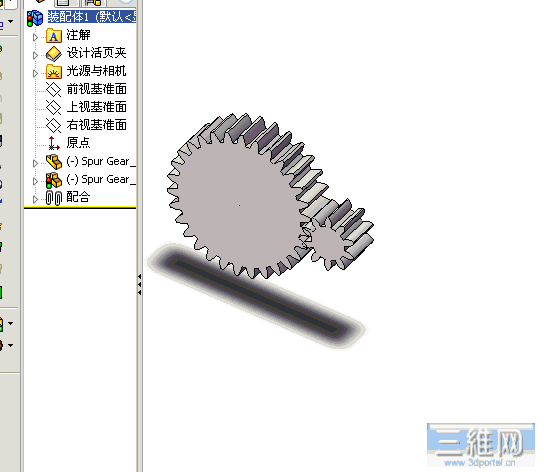

1. 动画演示。这样对齿对之间的啮合就没有很高的要求，可以手动把齿轮转转，使它们看上去没有发生干涉，然后使用耦合功能，或者在装配关系里面使用齿轮配合（内啮合除外）。如果在装配文件里直接做简单模拟，需要准确的啮合关系，以便不发生干涉，方法在后面说明。9 K. ^' Z/ e. z8 d
9 y7 p& G& {6 {7 r2 s0 E4 }2. 动力分析。如果不涉及齿与齿之间的受力分析或不需要使用弹性joint，方法同1。如果计算齿之间的受力情况或要求使用弹性连接，使用3D contact。 - s* a w1 R1 H! D2 W3 [$ q+ c' Y& Z
另外，如果想在CosmosWorks里直接做齿轮配合的接触分析，需要齿与齿之间的正确啮合，比如相接触的齿之间的齿面相切（假定侧隙为0），就需要用辅助线的方法实现。其中常用的一个方法是，在装配文件里，编辑零件，画一个齿轮齿形线的对称轴（得到草图直线A），这根轴穿过齿轮截面圆中心和该齿齿顶圆中点；然后编辑另一个齿轮，在相重合的基准面上，画另一个齿轮齿沟的对称轴，得到草图直线B，最后添加配合关系A、B重合。6 Q$ R; N' z3 A8 w& r `$ v
) @. B( [, R! e$ G3 R. r j$ j" j[ 本帖最后由 tigerdak 于 2007-11-9 09:56 编辑 ]
发表于 2007-11-7 15:37:18
楼主

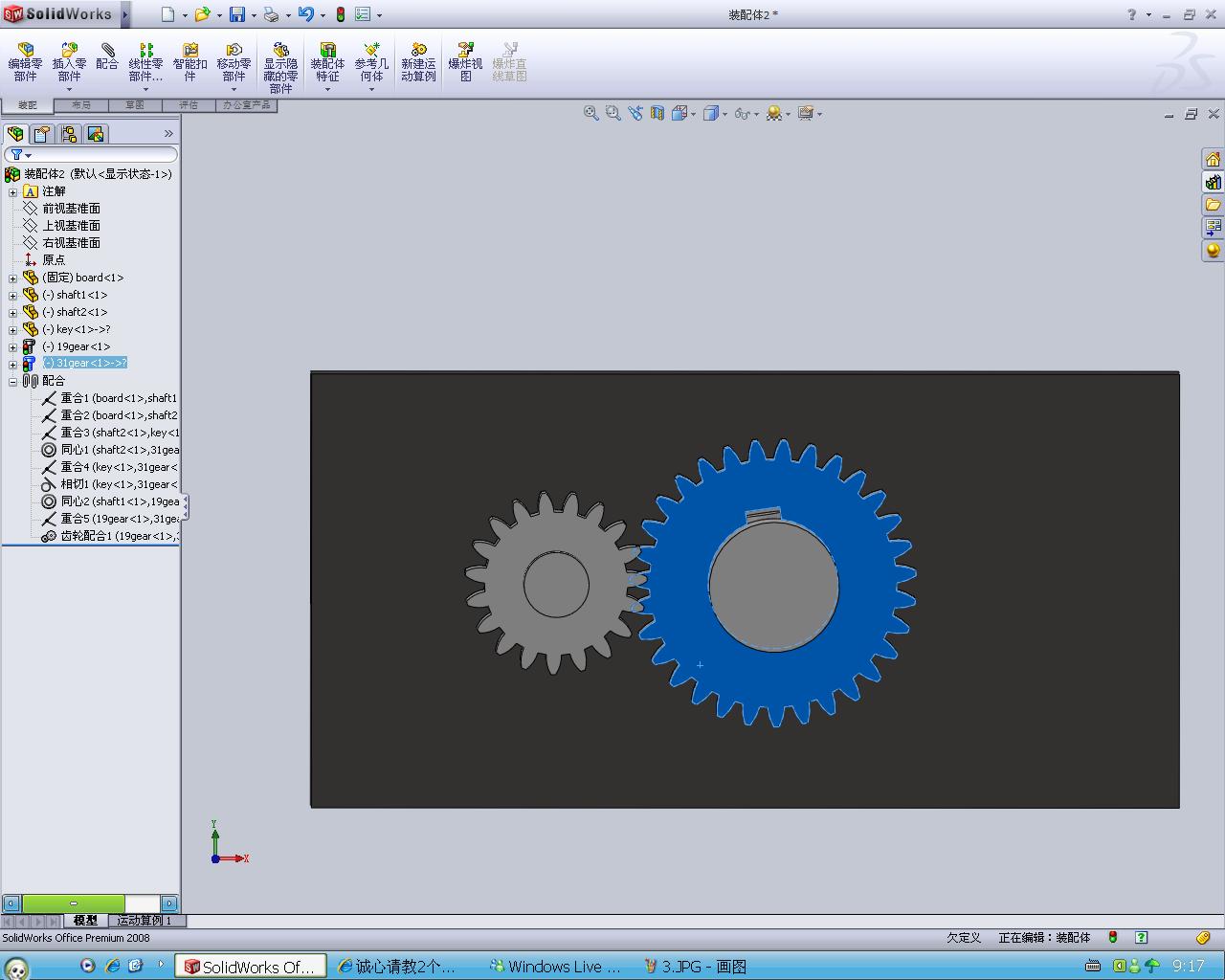

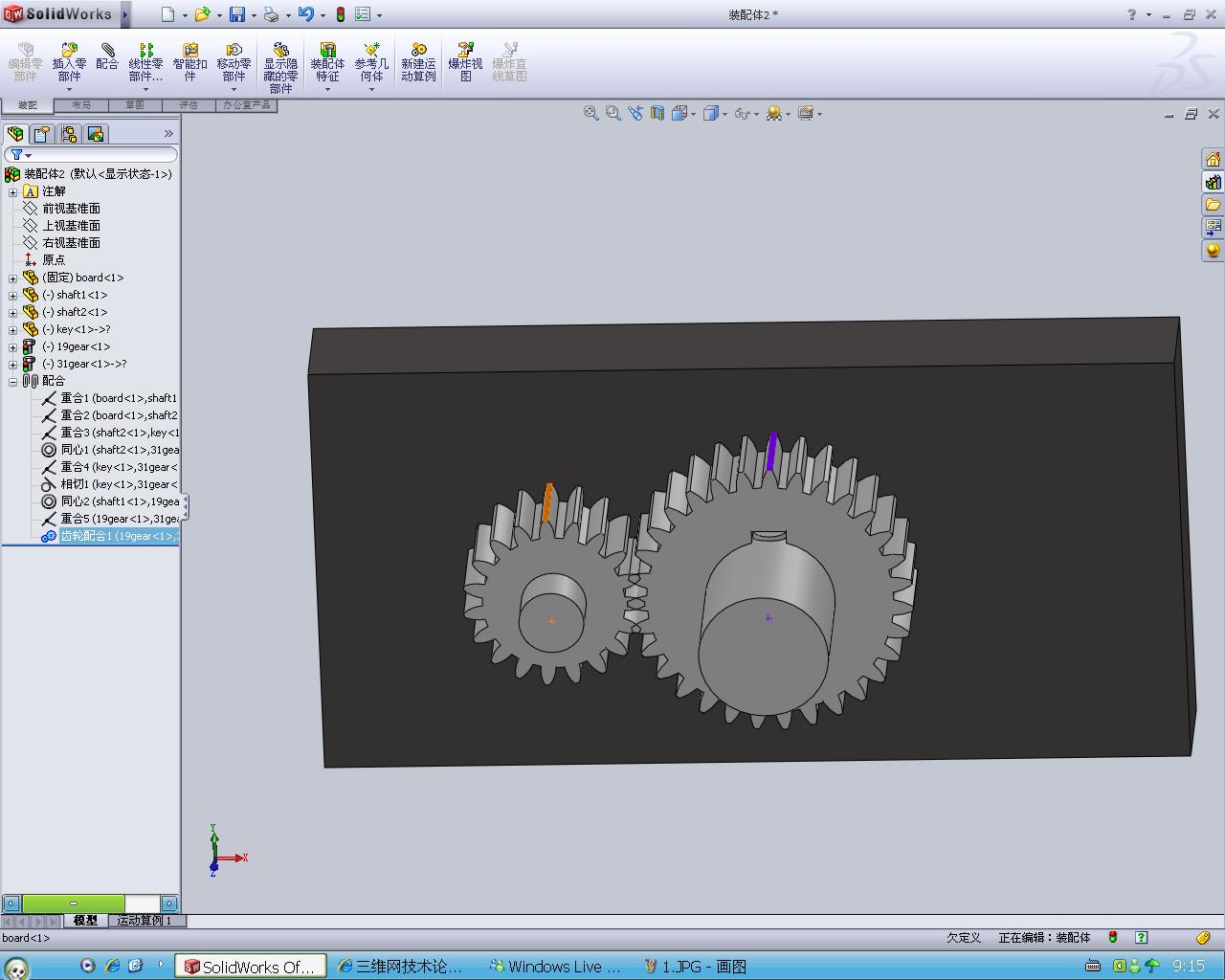

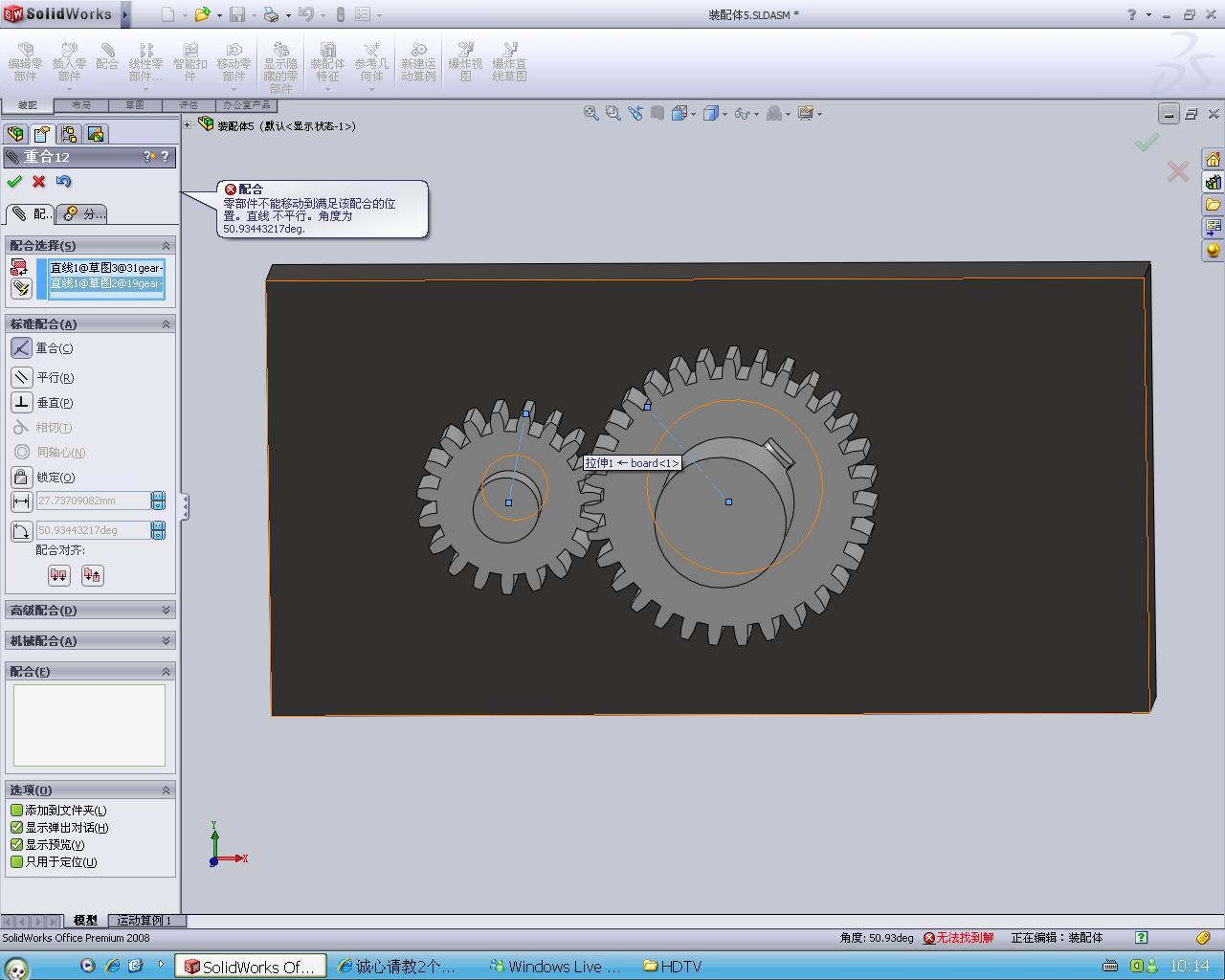

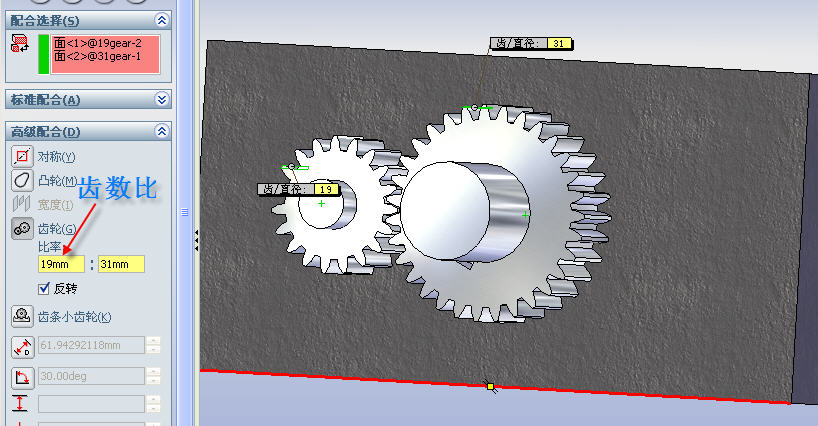

遇到什么问题?注意俩齿轮的模数是否相同?不同是不能配合的.
谢谢我找到了
