[已解决] 请问大家，如何在CAD中快速绘制剖视图？

[复制链接]
xgrsx
头像被屏蔽
发表于 2007-11-5 13:40:54 | 显示全部楼层 |阅读模式 来自： 中国北京
提示: 作者被禁止或删除 内容自动屏蔽
回复

举报

唐昕晨
发表于 2007-11-5 22:12:22 | 显示全部楼层 来自： 中国广东汕头

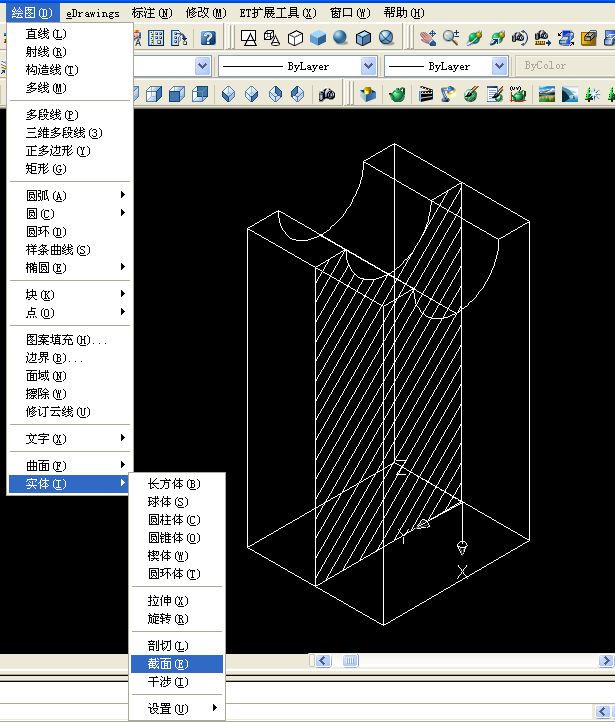

其实这个可以利用"截面"命令,然后在实体上确定三点生成一个截面.如图,& a* S' H: t8 g' Z
然后对生成的截面进行填充就可以了.

评分

参与人数 1三维币 +3 收起 理由
★新手★ + 3 应助

查看全部评分

回复 支持 反对

举报

xgrsx
头像被屏蔽
 楼主| 发表于 2007-11-6 09:52:27 | 显示全部楼层 来自： 中国北京
提示: 作者被禁止或删除 内容自动屏蔽
回复 支持 反对

举报

唐昕晨
发表于 2007-11-6 18:58:29 | 显示全部楼层 来自： 中国广东汕头
想单独获取实体的剖视图,这个利用截面.+ z7 A% y7 |4 d) I& d5 P' S* u
如果想直接填充在实体上这个当然用剖切命令.
/ I' j$ I. r4 G- [
& c1 {6 g4 @' v' o5 S截面是直接在实体上生成,剖切则是将实体分断.这个很容易理解.
回复 支持 反对

举报

xgrsx
头像被屏蔽
 楼主| 发表于 2007-11-6 21:16:19 | 显示全部楼层 来自： 中国北京
提示: 作者被禁止或删除 内容自动屏蔽
回复 支持 反对

举报

moonguy
发表于 2007-11-7 08:56:10 | 显示全部楼层 来自： 中国吉林吉林市
如果做工程图纸的剖视图，应该在布局中操作，用solview, soldraw之类的命令完成，这方面的资料论坛也有，
) J4 s& V! b' `( u9 Q也可参考下面的链接:
3 x, U1 f3 [! \# [8 C$ ^7 i3 ~" H3D TO 2D 7 j7 D6 Q& U6 V" f. c. ?- g# p
http://www.3dportal.cn/discuz/viewthread.php?tid=381075&highlight=3D; I/ Y: f& A4 v1 l$ A8 r
http://www.3dportal.cn/discuz/viewthread.php?tid=328977&highlight=3D
+ r* e1 [* C3 ?5 X! z4 j: `* Q! w2 ?- }) Z$ M( O" I+ {
如果限于在模型空间做图，楼上提供的section命令，可生成独立于实体的面域，方便引用。" H( V1 G: c3 @; ~# K5 B) @0 c

# n* I& K2 j" ?如果创建模型的剖切效果，平面的用Slice，复杂的剖面可考虑用实体差集运算，对于快慢，要看具体的问题。6 O$ u* m; N( g+ ^3 o1 s9 ]

/ ~" Z0 p' O+ k3 G, j如果楼主用高版本的AutoCAD，sectionplane命令应该是最佳的选择，可快速创建带折弯的剖视图，按需生成独立于实体的三维剖面、二维剖面。如下图所示，帮助文件中也有详细说明。
- U# M% {: O* v" f; g
0 {$ e" y" }: @8 D8 f2 r* M# v sectionplane.gif

评分

参与人数 1三维币 +10 收起 理由
★新手★ + 10 应助

查看全部评分

回复 支持 反对

举报

xgrsx
头像被屏蔽
 楼主| 发表于 2007-11-7 09:08:25 | 显示全部楼层 来自： 中国北京
提示: 作者被禁止或删除 内容自动屏蔽
回复 支持 反对

举报

sandy.liu
发表于 2007-11-8 11:47:20 | 显示全部楼层 来自： 中国江苏南通
请问大家,有没有遇到打开CAD文件时,出现"图形文件无效"的问题,2 O/ q  r* r3 E  I% R& R
有没有解决的方法,
; P  l& S  ]2 `急需打开文件,
9 E. p: T' K. e: @& a; X先谢大家了!
回复 支持 反对

举报

pjh861017
发表于 2007-11-8 13:51:43 | 显示全部楼层 来自： 中国广东深圳

回复 6# 的帖子

谢谢6#的朋友,谢谢了,你太厉害了!
# t  R3 x4 r' [本以为自己能力还可以的,可是看了你的回复后,我佩服的五体投地!* l- J8 r! P, ]& p
谢谢!你太牛了!
回复 支持 反对

举报

pjh861017
发表于 2007-11-8 14:24:24 | 显示全部楼层 来自： 中国广东深圳

救命啊！

我现在还是不会画啊,画了一实体,可是剖面图还是出不来???晕!
回复 支持 反对

举报

唐昕晨
发表于 2007-11-8 20:36:12 | 显示全部楼层 来自： 中国广东汕头
六楼的方法在07版本以上可以完成.( T% K2 s! Q" m" L9 X' A+ ^7 o
7 n8 X; i( r( t& x0 e
10楼的朋友:: \0 |1 H! q  U- G2 G! t( E+ j
点截面命令后在实体上确实三点形成一个面,然后进行填充就可以了.
回复 支持 反对

举报

maoyangmy
发表于 2007-11-8 20:48:43 | 显示全部楼层 来自： 中国辽宁
楼上的所有朋友,有没有详细的资料介绍???
回复 支持 反对

举报

pjh861017
发表于 2007-11-9 18:32:25 | 显示全部楼层 来自： 中国广东深圳

回复 11# 的帖子

11楼的大师,我试了你的方法,可还是不能用?只画成一个截面,无法填充啊!到底是什么问题?5 ^7 r$ j$ @5 n8 L/ ?+ ?- Y0 I+ u
我想要这样的结果:我画一个实体,如一个不规则的实体,我要把它转成工程图,打印出来.剖面图我不画,能不能直接投影出来?- T1 Z% E( K$ T  E6 U9 o5 I! D
请高手指教!!!!
