哪位有图纸编号规则啊？

courage201 · 发表于 2007-6-29 18:03:30

您需要登录才可以下载或查看，没有帐号？注册

x

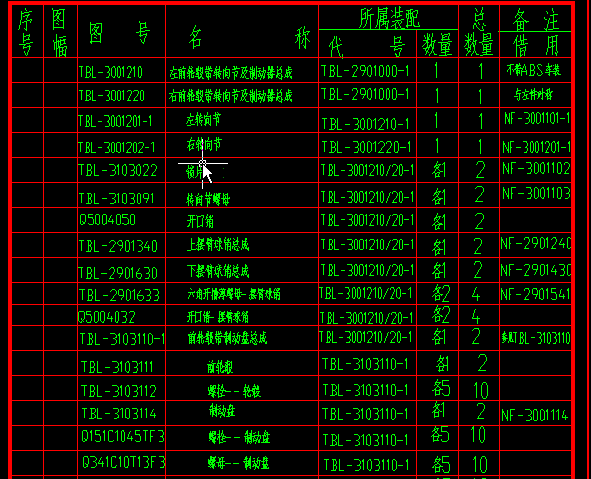

哪位有图纸编号规则啊？谢谢帮忙

[ 本帖最后由 asdolmlm 于 2008-3-13 20:55 编辑 ]

弯弯月 · 发表于 2007-6-29 23:44:35

zyxwq · 发表于 2007-6-30 10:31:35

这个问题其实很简单.图纸编号的目的就是为了查找的方法,企业如何操作方便如何做;最好与顾客提供的图号一致,如果太乱也可以自己做一个对照表.这样做就一目了然了如果是搞项目管理的;按立项的项目编号进行就可以了.

zhangjiyang · 发表于 2007-6-30 11:10:32

图纸编号有些行业有行业标准如汽车，一般是企业自己制定厂标

gaoyns · 发表于 2007-6-30 16:02:11

图纸编号规则各行业不尽相同，一般不少企业有自已的标准，有些是按生产工序来排：企业代号-工序号-设备号-部件号…
有些按车间、工号排。设备一般前面是名称的汉语拼音的第一个字母,后面排部件、零件号，如转子直径是800mmr的环锤式破碎机的转子部件图号是

CH80-3-0。其中3是装配图上的序号，0代表是部件等等。

wangbinzuoqin · 发表于 2007-7-1 08:19:10

这个好像各个行业，各个企业不一定一样。

MAXcatia · 发表于 2007-7-1 09:03:46

LZ如果能找到产品的零件图册对理解编号规则也有所帮助！

wowomeme11 · 发表于 2007-7-1 18:11:18

提示: 作者被禁止或删除内容自动屏蔽

yanchongyi · 发表于 2007-7-2 22:01:24

仁者见仁，智者见智，个人见解不同很正常，应该按照规范来做

jskml · 发表于 2007-7-9 09:52:04

我这有机械部的编码规则，机械行业可参照此标准制定企业标准

[ 本帖最后由 asdolmlm 于 2008-3-13 20:41 编辑 ]

kevin8hu · 发表于 2008-3-14 15:05:52

我们是汽车行业，我们也有我们的标准，一般按标准编就可以了

ANDYLAOJ · 发表于 2008-4-16 23:11:47

最近同学在做自控组件的图纸编号规范，正好下载下来学习下，谢谢楼主。

xuzheying · 发表于 2008-4-17 08:00:20

图纸编号，各行业，各个国家都是有所不同的
像我司接单子时，客户一般会给一份资料，里面有一部分会写明怎样定义图纸编号。

大有茗堂 · 发表于 2008-9-25 13:01:27

自己方便就行了。没那么复杂的

el86g2 · 发表于 2009-1-8 13:56:54

机械电气行业的图纸规范好像有专门的部标，但是不知道哪里找。。
