SW工程图中怎么画阶梯剖视图

秘密潜入1974 · 发表于 2007-5-20 19:51:55

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

请教大家,在SW中怎么画出零件的阶梯剖视图,注意,不是旋转剖

maroll · 发表于 2007-5-20 22:26:37

请参看sw帮助文件：

ronglee · 发表于 2007-5-20 22:56:08

请参看sw帮助文件：

秘密潜入1974 · 发表于 2007-5-21 20:29:22

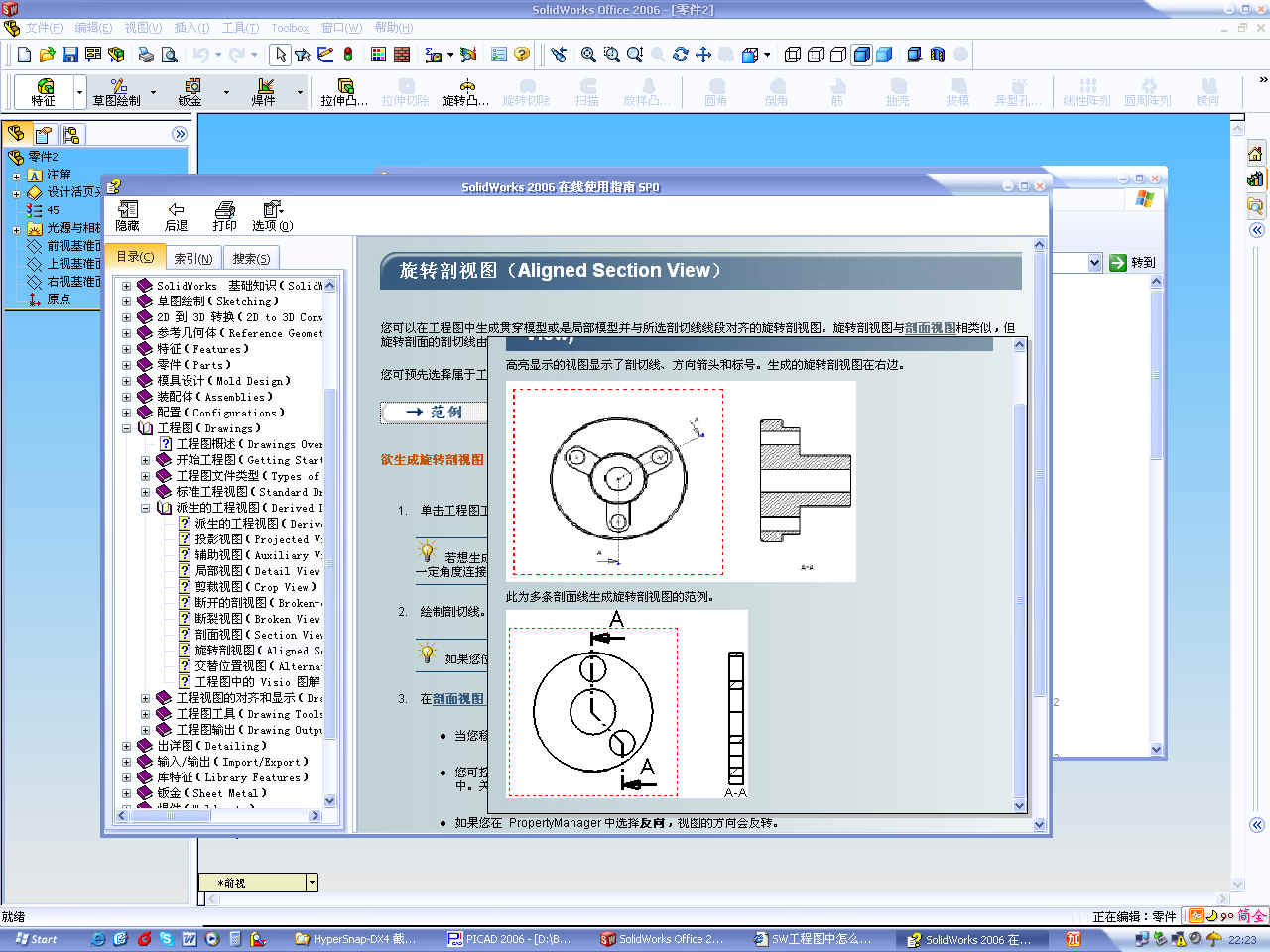

我说的是阶梯剖视图,不是旋转剖视图,你给我发的这个我知道,请给新的帮助

秘密潜入1974 · 发表于 2007-5-21 20:30:56

旋转剖视图不是阶梯剖视图,你好好看看有关的制图方面的书再回答我的问题

秘密潜入1974 · 发表于 2007-5-21 21:53:28

http://cn.f11.yahoofs.com/users/447c3306z42bfd888/8b09/__sr_/69e4cnb.jpg?phQydUGBteL_w.9H

http://cn.f11.yahoofs.com/users/447c3306z42bfd888/8b09/__sr_/3118cnb.jpg?phQydUGBTsuM_ymJ

阿郎 · 发表于 2007-5-21 23:33:14

完全可以阶梯剖!只是到后你要点右健隐藏你说的那两条边线,(注意不是点隐藏,而是隐藏边线)

dayGhost · 发表于 2007-5-22 01:44:31

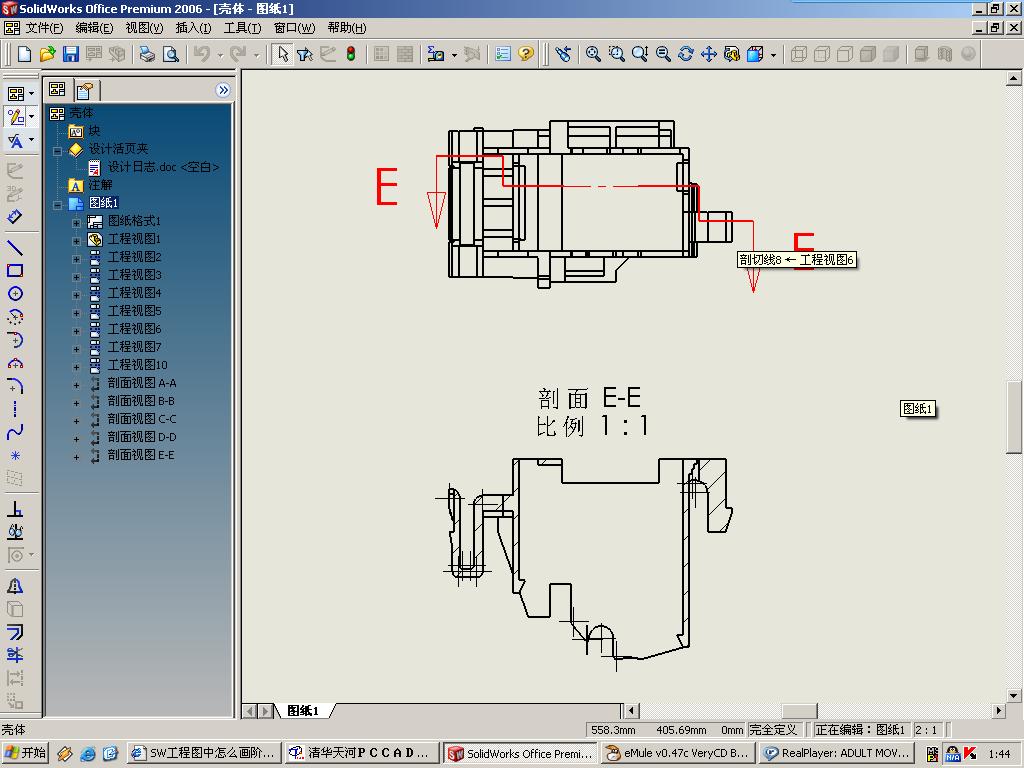

汗。。。我来晚了一会儿大家就闹成这个样子了。SW画阶梯剖是这样的，先画折线，就是你想剖的视图路径，然后点键盘的Ctrl，把路径的几条线选中，再点剖视的那个按钮。像下图中的那个视图对么？
至于楼主在6楼的图式的那个视图中，那两条线是应该有的，只不过出图时候要画成细实线。

[ 本帖最后由 dayGhost 于 2007-5-22 01:46 编辑 ]

秘密潜入1974 · 发表于 2007-5-27 15:26:56

多谢8楼给予的帮助,终于做出来了,多谢

fsjjj · 发表于 2007-9-18 22:58:01

还得继续学习啊，活到老，学到老。

dengss · 发表于 2007-9-21 17:00:16

我试着用8楼的方法进行了阶梯剖视，确实能行。而且你想在那里剖都能成功。体会是：1.剖切线用点划线。2.剖切线应如2D绘图中一样，略超出剖切区5-10mm。3.划完剖切线即按住ctrl键，即点工程图剖视钮，即可得阶梯剖视图。

hyonan · 发表于 2008-1-9 09:39:25

我做出来的怎么没有剖面线图形发灰颜色

jchhty · 发表于 2012-4-22 09:34:57

感谢分享，谢谢。

fj.zhh · 发表于 2012-4-28 12:08:18

哈哈，我来晚了，8楼正解～～这才是阶梯剖，竟然会有人分不清阶梯和旋转剖～～机械制图还是要多看看的，

421360638 · 发表于 2012-4-28 13:16:09

受用---------

ashelfly · 发表于 2012-4-28 13:38:12

学习了，谢谢8楼。

yuanxiao7434 · 发表于 2012-4-28 15:27:39

希望有好答案
