动态块综合使用一例

gneful · 发表于 2007-1-4 23:45:55

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

前言
AutoCAD 年年都在出新版本，每个版本出来我都会试用一下。
增加的新功能不少，其中 AutoCAD 2006 的动态块让我很感兴趣。
下面介绍一个动态块的应用案例，供大家参考。
本例中将不会介绍动态块的具体制作方法。
如果大家看后也对动态块产生兴趣，可以通过“帮助”和“新功能练习教程”来学习动态块的具体使用。

(我比较罗嗦，这次又写了不少废话，望没有耐心的同志谅解)

[ 本帖最后由 gneful 于 2007-1-4 23:52 编辑 ]

gneful · 发表于 2007-1-4 23:49:42

先介绍一下动态块

AutoCAD中块的概念相信大家都很熟悉，确实是很好用的功能，唯一的缺点，块的图形是静态的。虽然你可以随时改变块的形状，但是保存之后，所有引用的这个块都将被同时更新。换句话说，两个图形只要存在一丝的差异，就必须作成两个块。

动态块因此产生了，它继承了块的所有特征，同时增加了某些动态特性。例如拉伸、移动、阵列、旋转、镜像。这些特性使同一个块可以派生出各种各样的形状相似，特性相同的块引用。

gneful · 发表于 2007-1-4 23:55:54

介绍一下本案例适用的基本情况
本人所在行业，属于物流系统的输送、分拣环节，主要涉及的设备都是些皮带输送机，辊筒输送机，升降机，分拣机之类。
通常，当我们有一个项目时，就会做一个方案和报价，然后根据客户需求不断的修改，直到方案通过。之后......
因为设备的结构和制造工艺都是定型的，所以在做前期方案时，我们希望把所有精力集中在满足客户需求和优化工艺流程上。然而，绘制方案图及统计报价会占用相当一部分时间，而且这些工作又是繁琐和容易出错的环节，尤其是当方案反复修改的时候。

gneful · 发表于 2007-1-4 23:57:13

下面看看如何使用动态块来简化我们的工作。

首先是做自己的设备库，这是必不可少的基础工作。
一个典型的输送设备，在作方案的时候我们可以忽略它的大部分细节，而只关心他的
1，外形，例如长度，宽度，电机位置等，这些特性可以做成块的动态属性
2，性能参数，例如输送效率，电机功率等，这些可以做成块的普通属性

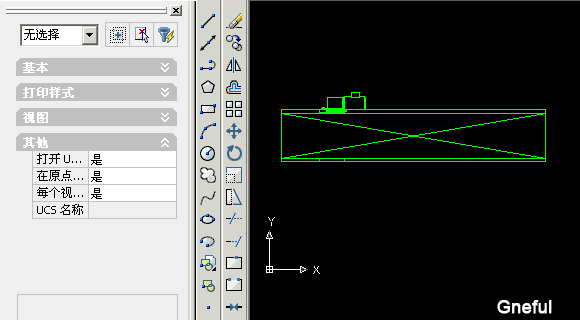

完成后的动态块如下

gneful · 发表于 2007-1-4 23:59:04

如果整个方案都是这些设备组成，那么画方案图就变得很容易，大部分的操作仅仅是鼠标的拖拉。

gneful · 发表于 2007-1-5 00:01:20

方案图完成之后，就是统计工作了，看看动态块对我们的统计工作有什么帮助。

其实，块中可以添加属性，在插入块时，可以为这些属性定义具体的数值
并且，这些属性是可以被导出的，
很幸运，动态属性也可以被导出。

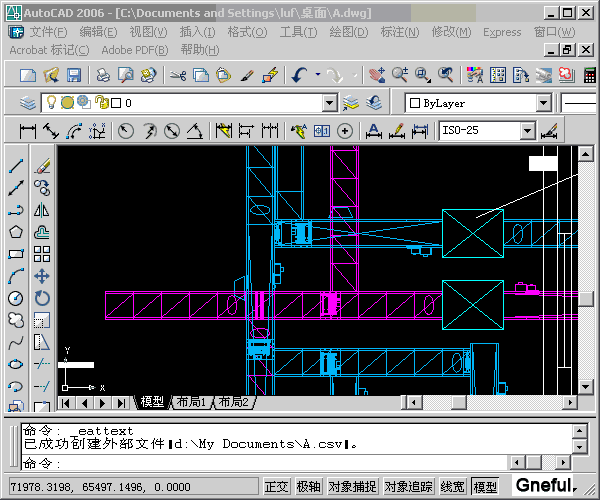

看下面导出属性的方法。

★新手★ · 发表于 2007-1-5 00:01:22

很好呀！

可是也没有必要分开发帖呀！这样我都不敢奖励你了哦！

gneful · 发表于 2007-1-5 00:04:26

导出后的文件可以使用Excel打开，

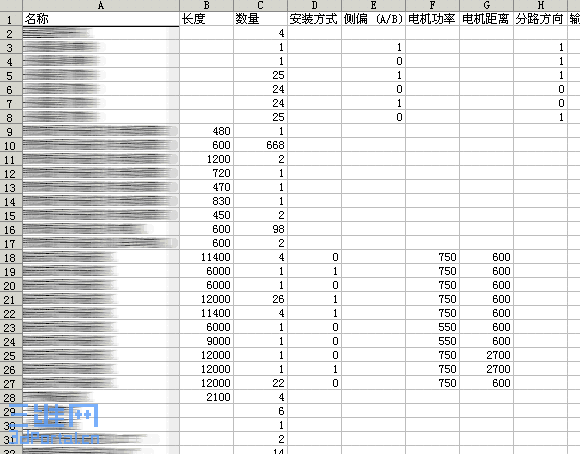

打开后可以看到类似下图的数据，

有了这些基础数据，我们可以做进一步的分类汇总工作，当然做报价因该没问题，甚至可以用做主要零部件的采购依据，可以用作设备加工的清单等等。

总之，我们可以排除由于人为因素产生的统计误差，而放心的使用这些数据。
当然，一旦方案改动，我们还可以很快得到更新的数据。

gneful · 发表于 2007-1-5 00:07:19

其实，ACAD的提取属性功能已经能够完成分类工作了

例如有两个块，其属性如下：
名称    长度    类型
AO       100       a
AO       100       b

在提取属性时，选择提取所有的属性，那么得到的数据是：
名称    数量    长度    类型
AO       1       100    a
AO       1       100    b

在提取属性时，如果选择不提取“类型”属性，得到的结果是这样的：
名称    数量    长度
AO       2       100

很显然，不提取“类型”时，两条数据完全相同，会自动合并。

gneful · 发表于 2007-1-5 00:28:30

工作不同，使用ACAD的方法也不同
估计能照搬这种模式的人不多，但是希望能给大家提供一点使用动态块的思路。

请不要再这样发帖哦！——★新手★ 07.1.6.

[ 本帖最后由 gneful 于 2007-1-5 01:34 编辑 ]

★新手★ · 发表于 2007-1-5 00:48:04

原帖由 gneful 于 2007-1-5 00:28 发表
% R  b6 h- G2 D- [' \; t7 h工作不同，使用ACAD的方法也不同
, Z- u% z; `  }估计能照搬这种模式的人不多，但是希望能给大家提供一点使用动态块的思路。( Q! d7 F! k( B8 P& e$ J- c

2 M- o5 I, T- m: q( Y" Z4 @/ `  E& S1 c4 W8 F. a0 ~) R7 U5 ?  u
附一个做好的动态块文件，供大家练习。8 e' G& M$ \- s8 a& l* U6 B

* b  ^( j& z2 `! j$ H(文件加密了，回复后能看到密码，大家期望不要太 ...

根据论坛规则是不能加密码的！
请楼主不要再这样发帖了！
谢谢了！

现将文件重新上传！

gneful · 发表于 2007-1-5 01:39:49

对不起了，版主
不太了解这个版的规定，以后不会发这样的贴了

麻烦你把我的附件删了吧
删了这个帖子也可以，按规定扣分就行了

:D
祝新年快乐

andrewla · 发表于 2007-1-5 08:07:05

谢谢楼主的用心。我也使用过动态块，使用性很强。
建议搂主还是给加分吧。弄了这么多很是不容易啊，而且东西很有用。
顶了

demon18 · 发表于 2009-7-5 15:42:40

我也是做物流设备及规划设计的.经常碰到方案规划更改麻烦的坎坷.支持楼主多发动态块相关资料.

mouse-net · 发表于 2009-7-8 17:48:40

学习了一下CAD的新功能，还没用过动态块，有时间试一下。

zf511 · 发表于 2009-11-15 09:36:18

学习了，楼主，cad确实强大啊

yizhi4669 · 发表于 2009-12-23 10:12:00

不错，楼主把动态块挖掘的更深啊！

fangle635 · 发表于 2009-12-23 10:12:59

看完了。。。楼主辛苦了，要是能整理下放到一张帖子里就更好啦~现在这样看着有点累

mansiz · 发表于 2010-1-5 09:56:10

提示: 作者被禁止或删除内容自动屏蔽

鑫广治 · 发表于 2010-1-6 05:47:45

提示: 作者被禁止或删除内容自动屏蔽

mansiz · 发表于 2010-1-7 00:35:28

提示: 作者被禁止或删除内容自动屏蔽

yizhi4669 · 发表于 2010-1-7 09:22:09

楼主，动态块属性定义是，是否能借助外部数据呢？

gneful · 发表于 2010-1-7 15:50:12

楼主，动态块属性定义是，是否能借助外部数据呢？3 e+ S% p; X- Y s, p/ h! N, z( l+ B, L
yizhi4669 发表于 2010-1-7 09:22 http://www.3dportal.cn/discuz/images/common/back.gif

对于具体的使用情况，能再说详细一点吗？

据我所知，属性定义不能调用外部数据
但是，根据实际的使用情况，或许可以使用二次开发的方法来简化操作过程
