[SW教程] [018]曲面练习过IGS线补面----个人SW2007做法(视频教程)

[复制链接]
发表于 2008-1-1 21:18:41 | 显示全部楼层 |阅读模式 来自: 中国浙江杭州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
昨晚发的视频教程,由于自己的疏忽少发了第20个压缩包,现重新录了一个发上来,大家得重新全部下载才可解压,真不好意思。
' r% d$ ~+ M: N  a5 w. H$ W6 @

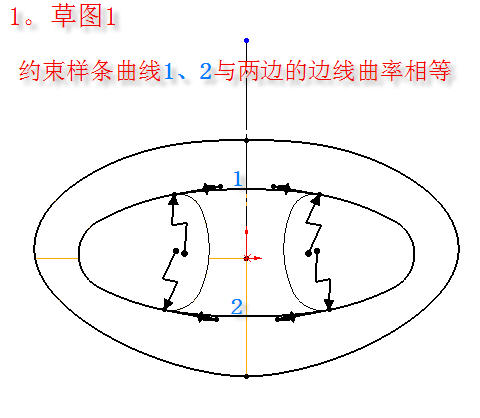

6 i7 h! Y2 q7 A( V  v0 R; ]( j8 j1。在前视基准面上做草图1,过程:引用输入的曲线转换成实体,做竖直的结构线,镜像草图,做样条曲线1和2,约束好,完成草图1。4 J6 ~: F+ Q' S% Q
1.jpg 3 |& E; Y( j/ O

0 z$ A# l- F0 Y% J: {: C2。在上视基准面上做草图2,如下图所示:8 R& b) i8 @5 }1 m" Z" a: h) \
+ J" m" {* \5 f2 o- x( `8 @/ U& q5 P8 T" U) g7 r9 @

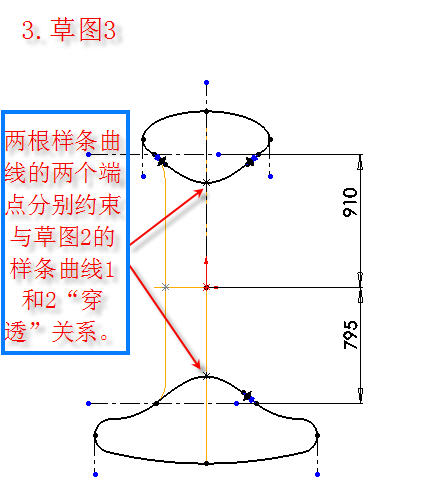

3。在右视基准面上草绘草图3。
! r6 U8 v& I, R  G0 T* c 3.jpg
, G8 U8 ?8 G3 [* b' S5 x: n8 U; g; e3 E8 e6 Z" N; U
4。新建3D草图,用“样条曲线”命令分别做出两根样条曲线,它们的端点分别与草图2、3的参考点重合。
0 ?3 `: z' D- x# ~9 _2 x 4.jpg 0 \, c5 b4 m9 `/ B4 [* q

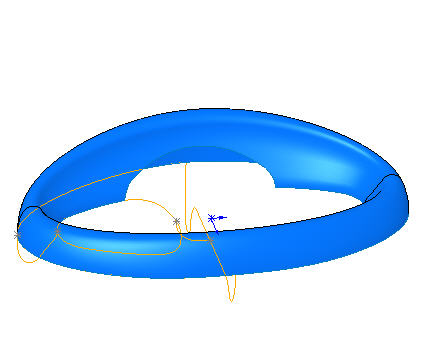

8 e: C- V8 y" {0 C( G) R5。放样曲面(选择闭合放样),轮廓线和引导线如下图:
3 k" m- g- u4 K) u- u 5.jpg
% H) m: P% v2 ^4 b. P4 b. J
& x; K0 W7 A' U& a* d6 }6.在上视基准面上草绘草图4:" f1 O" q+ C& T# I; U
6.jpg 4 d4 ^8 w% X8 p( U" z
  S) t/ y6 J8 P* g$ ^
利用草图“剪裁曲面”:
. e. h8 j2 x2 k0 u( j6 Q/ x 6-1.jpg % q5 N6 Z) i8 h
% w% G; j3 Y; D6 A
7。在上视基准面上草绘草图5:
- U3 R: e. C5 c' v 7.jpg ; i0 t" U# m1 F% J0 U$ R2 T

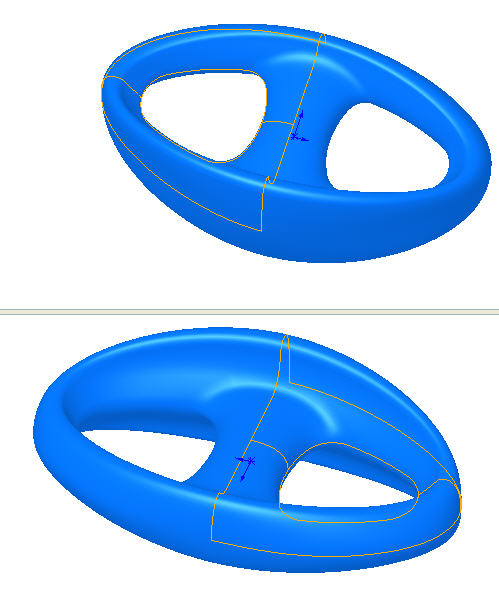

! X3 I, p" i- A' f1 F用草图剪裁曲面:
# P; D# e% G, N8 [: B" o 7-1.jpg 5 z8 J  `1 d+ y. Z' |- [! Y1 ^

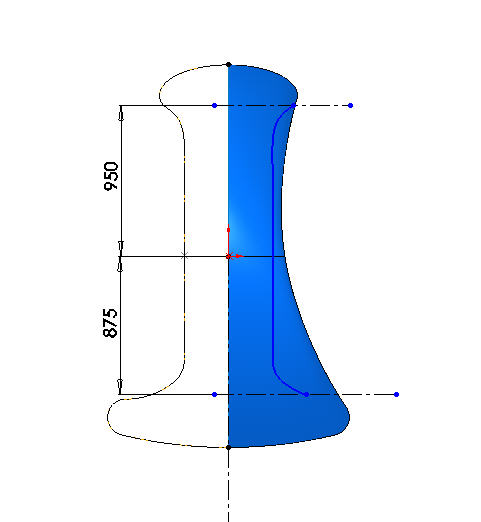

% m* ?  y. Q% m6 F- N" n' V* p8。在右视基准面上草绘草图6:
& x# n, ]* x- w- I 8.jpg
* G1 @: d1 Z- q/ c! I5 x& V2 s7 E% b

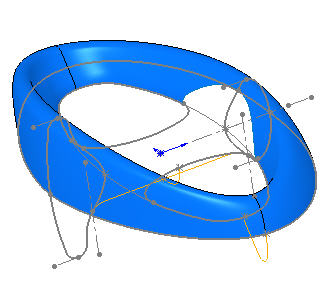

2 P* n* [& E# k9。边界曲面,利用草图1、草图2、草图6、和剪裁曲面1、2的边线:
; x- f& ?! j& J  P! A2 u" G, a 9.jpg $ k! z$ r+ X8 ?( ]% n+ x

4 X. ^9 D- s% k1 h/ h. F10。用前视曲面将剪裁曲面2和边界曲面1做镜像。+ n& I+ U" v- Z8 k

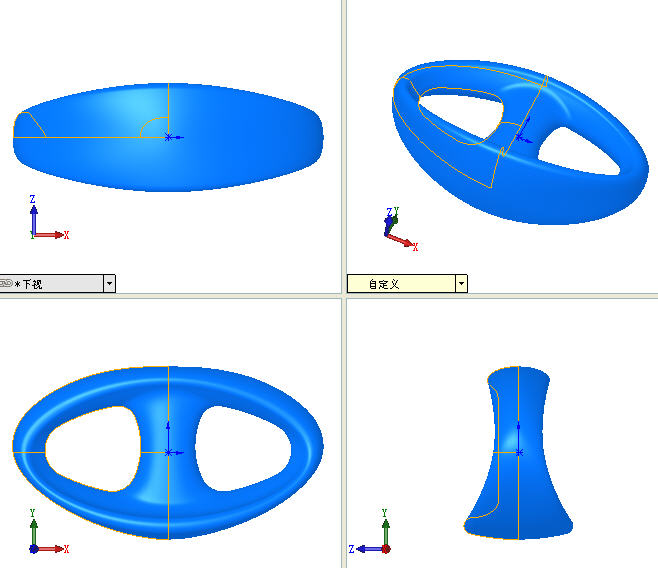

11。缝合所有的曲面(形成实体)。
" d) v" V) p8 ?  d0 k) c0 N! y 10.jpg 8 U- }7 h6 o1 O  E% C  Z, W, p
( e* T# f0 J* p( {3 K- W
11.jpg ' `. V9 g; Q9 m  }& D. U

" |5 r- I) @* _" Z, }- p 12.jpg   l) ]$ y+ o7 G# O+ x  l

3 c, [$ m. C5 {# uSW2007文件: nn.rar (68.58 KB, 下载次数: 145)
