卷板机总装图

franchy · 发表于 2007-9-28 16:22:49

您需要登录才可以下载或查看，没有帐号？注册

x

卷板机总装图,DWG格式,上辊万能式,规格120*4000

clever欣子 · 发表于 2007-10-16 17:01:53

我也是从事卷板机设计工作的
不过最大的也不过60*3000 ！~~
呵呵，谢谢分享

csace · 发表于 2007-10-16 18:52:52

我这有60*1250手动、180*2500、250*5200、280*5200电动，
120*4000万能式倒还没有，能否贴张图上来瞧瞧有何优点

mfanh · 发表于 2007-10-17 22:17:19

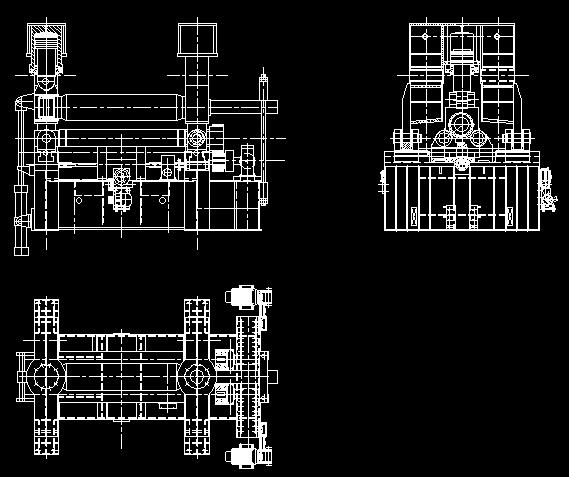

图的尺寸全删了，贴张图！

lyrate · 发表于 2008-3-4 14:17:48

好图，对卷板机的原理表达的很清楚。

326368620 · 发表于 2008-3-4 15:53:07

滚筒轴套采用什么材质

wasp486 · 发表于 2008-4-13 12:47:24

提示: 作者被禁止或删除内容自动屏蔽

a263671609q · 发表于 2008-11-23 22:35:26

感谢楼主的分享哈~~~~~~~~~~~~~
顶下~~~~~~~~~~`

新猎手 · 发表于 2008-11-30 15:07:56

不错，下载了，谢谢楼主提供的好资料。

liujinqiao · 发表于 2008-12-26 10:29:19

要是有详细标注就更好了！

赵弘力 · 发表于 2008-12-29 11:20:40

哎好图，可就是没有标注有的话那就再好不过了，

qq474111700 · 发表于 2009-1-19 15:29:32

谢谢楼主了

happyromeo2001 · 发表于 2009-1-20 10:31:13

呵呵好大啊谢谢啊

y56559998 · 发表于 2009-1-27 10:48:24

看来看去怎么就没有尺寸的呢

syl2005 · 发表于 2009-1-29 10:34:26

看过！相当复杂了！不过长知识了！！

llg7167 · 发表于 2009-1-29 13:04:45

不是很复杂，可惜没有尺寸。。

shezhi · 发表于 2009-2-2 19:55:54

太简单了

wuxiao024 · 发表于 2009-2-8 20:38:08

原帖由 shezhi 于 2009-2-2 19:55 发表 http://www.3dportal.cn/discuz/images/common/back.gif7 ~* h' y- l1 M& C1 Z4 {9 H: v
太简单了

这东西你以为有多复杂啊？

liujinqiao · 发表于 2009-2-21 08:12:52

楼主能不能将电机、减速机配置参数说明一下啊？谢谢了！！

yiyun · 发表于 2009-2-27 22:21:40

要是有零件图更好

aizhaoji · 发表于 2009-3-12 09:07:30

什么装配图？明细表也没有？

david_yifan · 发表于 2009-3-12 10:32:06

不管怎样,下了参考,谢谢分享

ttyxe · 发表于 2009-3-19 09:56:00

应是上辊万能式卷板机

ttyxe · 发表于 2009-3-19 09:58:55

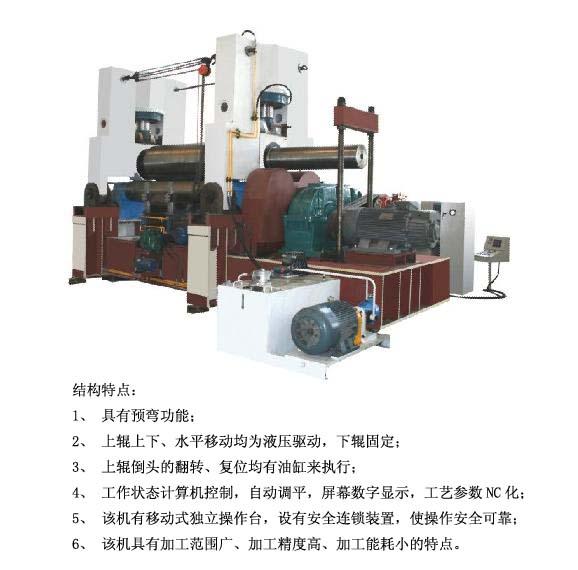

来张图片看看

liuyouzhon · 发表于 2009-4-15 23:58:15

谢谢楼主分享、
