如何在工程图中添加粗糙度

太阳光芒 · 发表于 2010-7-21 21:11:40

您需要登录才可以下载或查看，没有帐号？注册

x

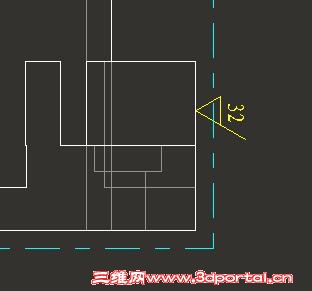

如图如何将工程图中粗糙度的数值3.2方向改变朝向左边。 QQ截图未命名.jpg

tangcarlos3d · 发表于 2010-7-21 21:40:39

把粗糙度符号在下边和右边各定义成两个自定义的符号，在用插入符号命令插入即可。

tangcarlos3d · 发表于 2010-7-21 21:41:26

把粗糙度符号在下边和右边各定义成两个自定义的符号，在用插入符号命令插入即可。附件是四个方向把粗糙度符号即标准件球标符号。供参考。

sanrenhes · 发表于 2010-7-21 21:50:58

zai proe的符号库里面就有

zfq99258 · 发表于 2010-7-22 10:47:49

插入自定义符号就可以
