大家帮我看看这张照片

jf_241 · 发表于 2006-12-28 15:21:39

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

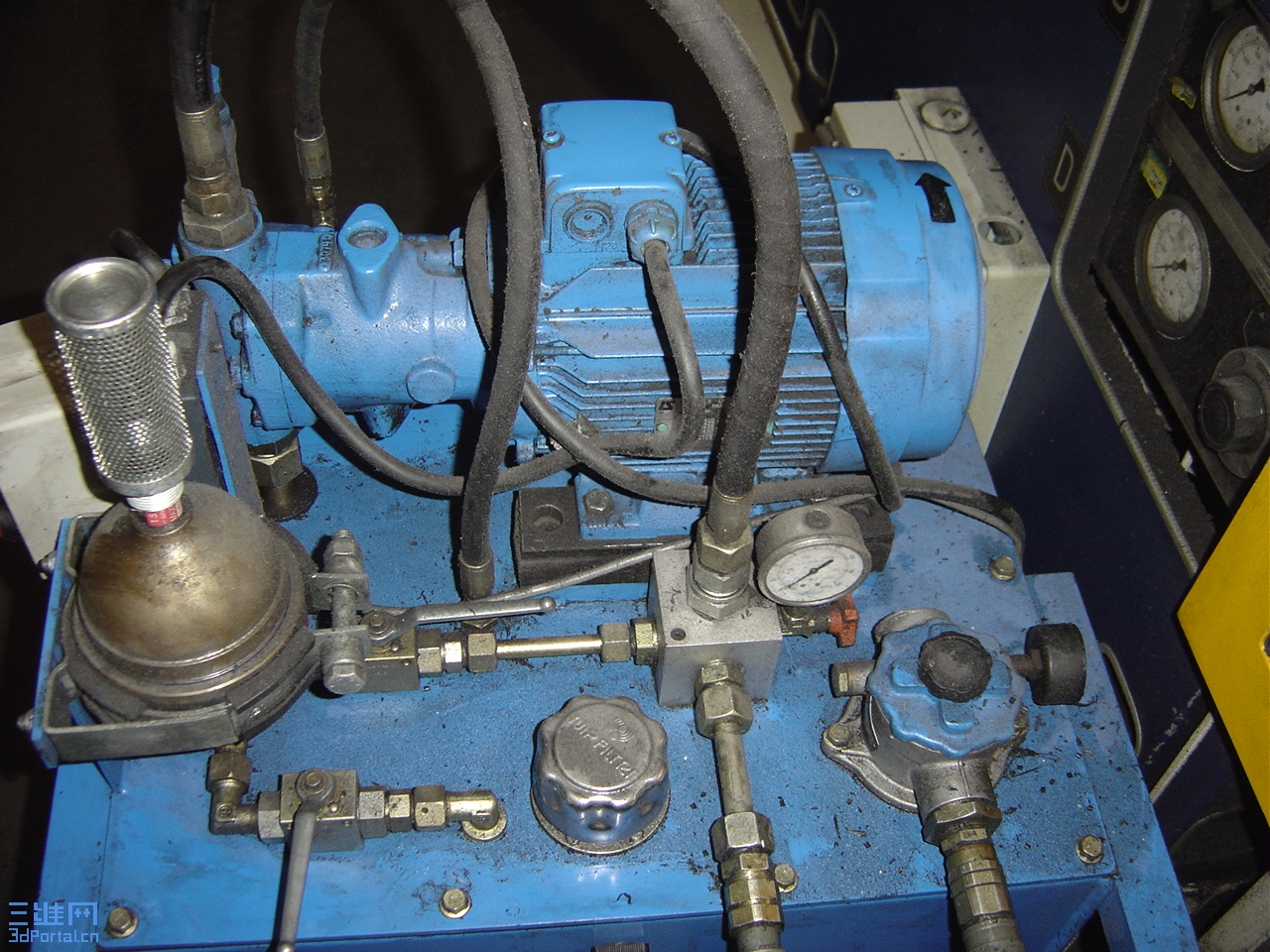

照片上有电机，泵。泵的吸油、进油、泻油。左边那个上面圆的是什么？中间那个方块里是不是有什么阀？系统回油（最右边）最后接的是什么？是不是回油过滤？那个圆的东西为什么进出口要用2个阀？系统就是几个并联的方向阀（照片上没有）。泵有人知道是什么泵？谢谢了呀

[ 本帖最后由江边于 2007-1-9 23:23 编辑 ]

雨夜孤心 · 发表于 2006-12-28 15:25:52

中间的方块我估计是一个三通。

jf_241 · 发表于 2006-12-28 15:30:03

它单纯是3通的话，右边接的是什么阀吗？有个表呀，要不我找到溢流阀，减压阀什么的

chenqing1120 · 发表于 2006-12-28 15:33:49

那个圆的东西可能是个蓄能器吧

bingchang · 发表于 2006-12-28 17:58:26

系统装的是齿轮泵,圆的是系统缓解脉冲的蓄压器,其它的几个应该是阀类.

jf_241 · 发表于 2006-12-28 18:18:22

齿轮泵的总效率一般是多少？我不敢去查看手册了，叶片泵手册上是60几%到80几%之间。但是我在另个帖子上很多人说是92%，这样我计算功率的时候就不正确。再有使用蓄能器的时候我的泵要求是不啊要做相应修改？？

songwei · 发表于 2006-12-28 19:03:30

左边那个上面圆的是蓄能器,具体什么形式的不太清楚？中间那个方块里应该有溢流阀,旁边的手轮用于调整压力;系统回油（最右边）最后接的是回油过滤器,旁边的表用于表示过滤器的压差情况;那个圆的东西用2个阀前面的用于工作时打开检修时关闭,后面的在工作时关闭,检修时打开;该泵有点像柱塞泵.

jf_241 · 发表于 2006-12-28 19:34:58

但是我看了电机草2.2KW或2.6KW的样子，用柱塞泵不太可能吧。

woshifeng · 发表于 2006-12-28 20:13:23

泵应该是柱塞泵,中间的块是个四通,没有溢流阀因为没有空间,如果是蓄能器,两个球阀是用来卸荷用的,回油的应该是个报警指示器

yezhenl · 发表于 2006-12-28 21:16:36

左边那个那个圆的东西可能是个蓄能器,蓄能器上面圆的是什么不知道,中间的方块是一个三通,3通右边接的是压力表开关,泵是恒压泵.

cn_young · 发表于 2006-12-28 21:31:36

有原理图吗？？
lz还有没有图片？？

nrh202 · 发表于 2006-12-28 22:33:10

泵是定量柱塞泵，圆的上头加过滤器做什么

ccwx74 · 发表于 2006-12-28 23:16:32

泵是柱塞泵不用怀疑，圆的是个蓄能器，只是这种少见而已。那方的就是个阀块，起连接作用。

fuhaiyan · 发表于 2006-12-28 23:18:22

从外观看，一个泵，带一个消除压力脉动的蓄能器。方块就是三通，没有溢流阀，阀门是压力表开关阀。一根出油管道，一根回油管路，接过滤器。泵看不出是什么泵。很简单。但不知是什么系统

江边 · 发表于 2006-12-29 08:31:13

楼主还是想办法找图纸吧！
我的看法：

中间块是油路块，起三通作用，那个表是压力表，显示系统压力，表上的阀只是简单的球阀，起截断作用！
左边园的可能是蓄能器，进口的阀是起截断蓄能器，维修时用！出口的阀起调压作用，一般开口度不是全开！
泵可能为柱塞泵

jf_241 · 发表于 2006-12-29 09:08:24

不至于没有溢流和减压直接去阀到系统吧，这可是热流道系统的模具门呀！不明白怎么设计出这个了

江边 · 发表于 2006-12-30 08:16:32

系统的压力可能为恒压变量泵和蓄能器的出口球阀共同调定！楼主还是查图纸看下！
通常油路块内最多设置个最简单的阀（单向阀），不可能设置溢流阀的！

世波 · 发表于 2006-12-30 17:34:21

泵是恒量泵。那圆的可能是氮气储能器。边上的那个阀可能是保护装置吧。

晨砂 · 发表于 2006-12-30 21:07:29

泵是柱塞泵就不会再怀疑了,图片中可清楚看到泵的进,出油管及泵的泄油管回到油箱,还有外型也符合柱塞泵的特征.最右边的那根是系统的回油管吗?为什么那么细?通径是否小了点?请再确认下.

qjjq · 发表于 2006-12-30 22:31:31

左边那个上面圆的是储能器；中间那个方块里没有什么阀，就是板式三通；系统回油（最右边）最后接的是限压阀带过滤器；那个圆的东西用了2个阀是因为关闭此功能和释放能量；泵是定量柱塞泵。
