[原创] ACAD做49股钢丝绳的教程

[复制链接]
发表于 2009-7-5 08:14:58 | 显示全部楼层 |阅读模式 来自: 中国上海

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
用ACAD2008版本以上(因为07版的扫掠命令中扭曲不能大于360),sweep(扫掠)命令,画条漂亮的钢丝绳。

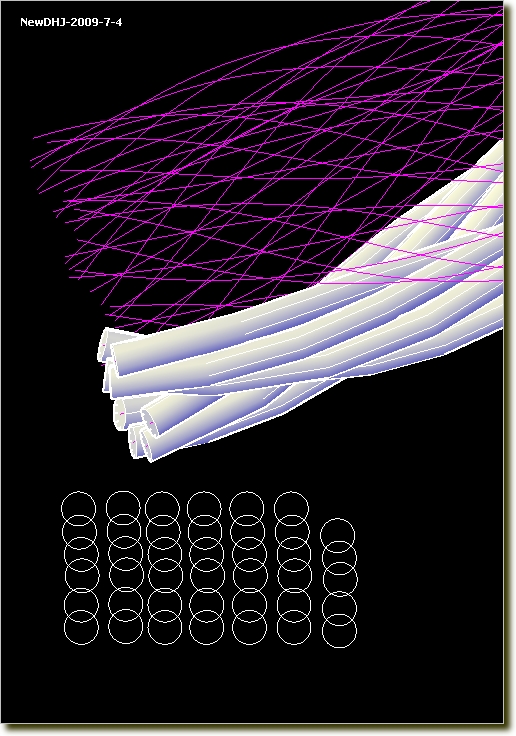

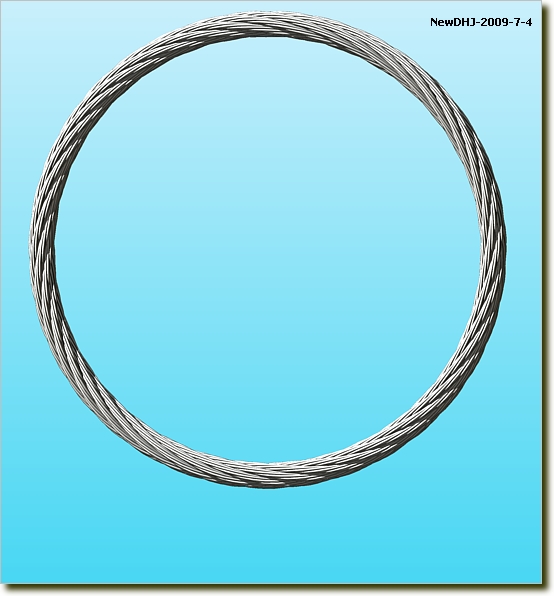

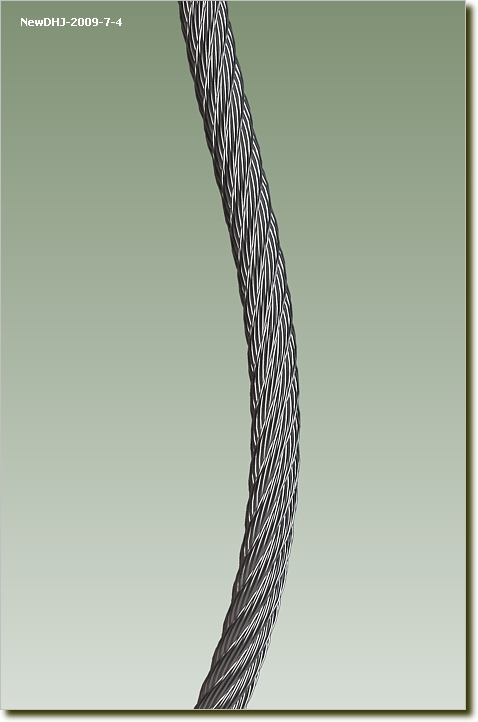

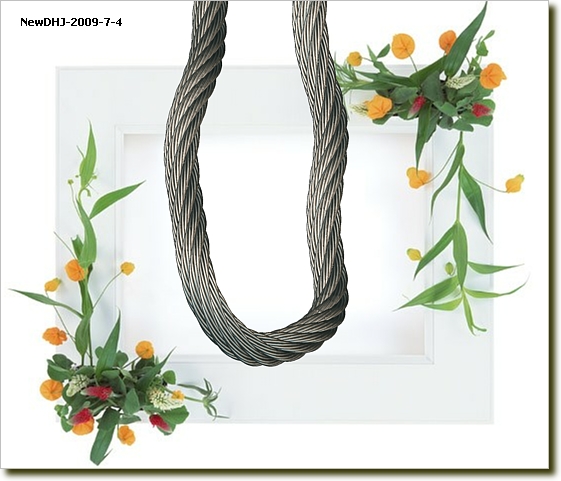

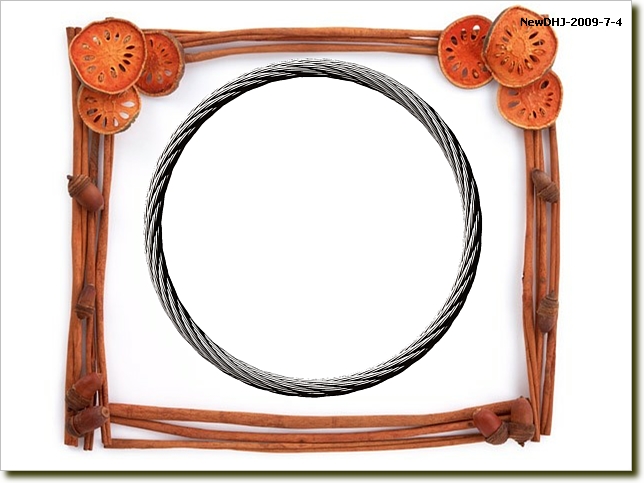

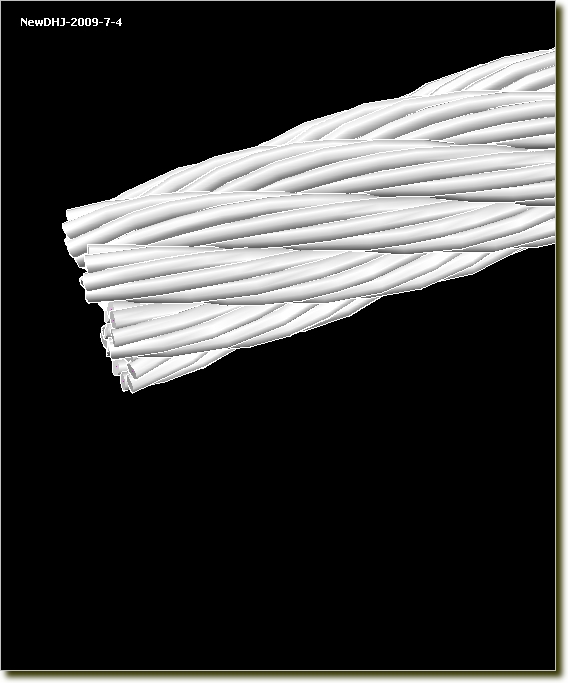

0 W3 P2 d7 `# k先看看钢丝绳的效果图,这是最近重新渲染的。& t) o/ u! I6 a. a+ ?/ Z3 J, e2 A
x01.JPG ; m& Y1 ^3 c- Q& ^4 u( A" Z3 R
x02.JPG ) b9 A; R; C8 X0 d2 \/ D
3 ]$ c, c9 r. R3 f 024.JPG
3 l7 Q/ ^& _, h4 L) ?4 g
6 i2 k# g: q4 |% ?* n; x, B) ?" h* r' [5 p" U8 C) x
下面就开始:* U6 M; Y, v- p

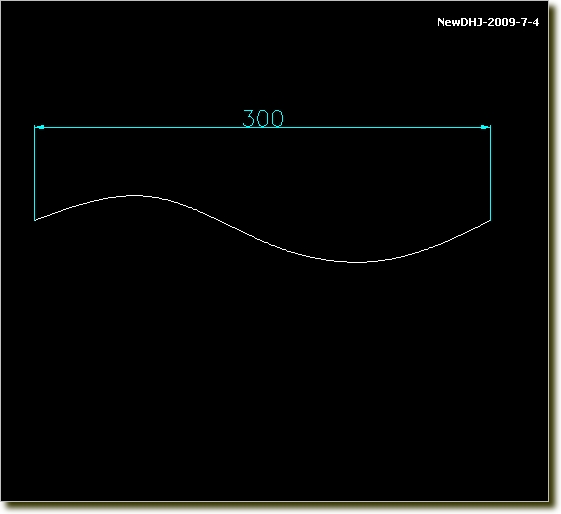

1、画一条曲线做钢丝绳的中心线(尺寸参考)

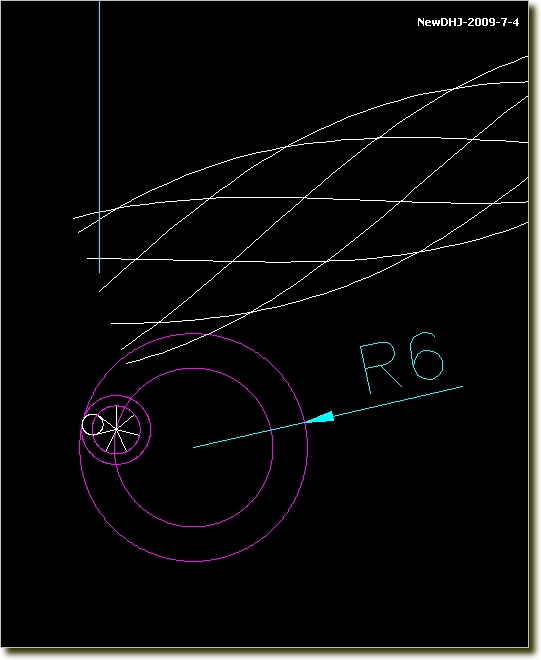

. d9 i+ W; r+ X4 F: I" j) C* w 001.JPG # K) I4 K1 b) `8 Y0 L

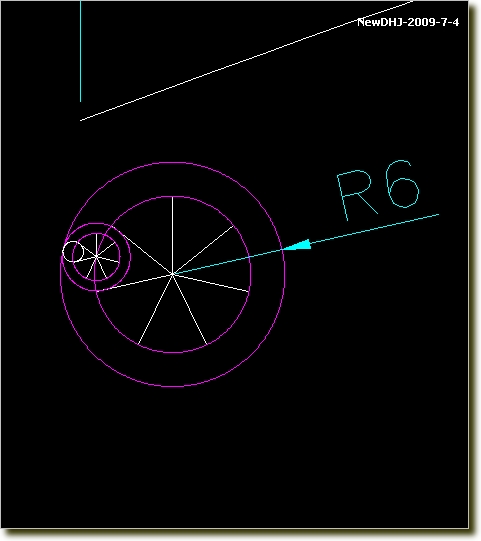

2、画一圆做钢丝绳的外径(尺寸参考R=6)分7等份,切、切、切画一小圆,以R6的圆心到小圆圆心作一圆,剪切等份线,留下七星线。同样在小圆内分7等份画一小小圆,并剪切等份线留下小七星线。如图:需要的是白图层线,粉红图层线就不需要了。
7 ~, N/ _& u! a& F2 p 002.JPG

评分

参与人数 1三维币 +20 收起 理由
woaishuijia + 20 感谢分享

查看全部评分

 楼主| 发表于 2009-7-5 08:17:26 | 显示全部楼层 来自: 中国上海
3、sweep——选择大的七星线——T(扭曲)——1800——选择曲线。扫出七条扭带。如图:
' F1 C+ v" ^$ _7 q" l* Q2 I" P) K 003.JPG
: f' c7 V( e, B7 t0 K* {) M+ z0 ]4 U+ _  ?! D. I" _
4、命令: _explode(分解),分解七条扭带,然后删除八条(包括原来的一条)中心线和顶端的线。如图:/ z# j- L, ], i6 [2 v' A/ l+ C  c
004.JPG 3 X. D: c: n% K# N3 L9 H4 b
) ^5 I. c! [" j
5、再复制六个小七星线。把粉红图层置为当前,删除其他辅助线。如图:) t9 b% J8 k* ]% q8 `$ d- ?
005.JPG 0 {7 e8 D' }6 a9 H4 {/ L4 q3 X

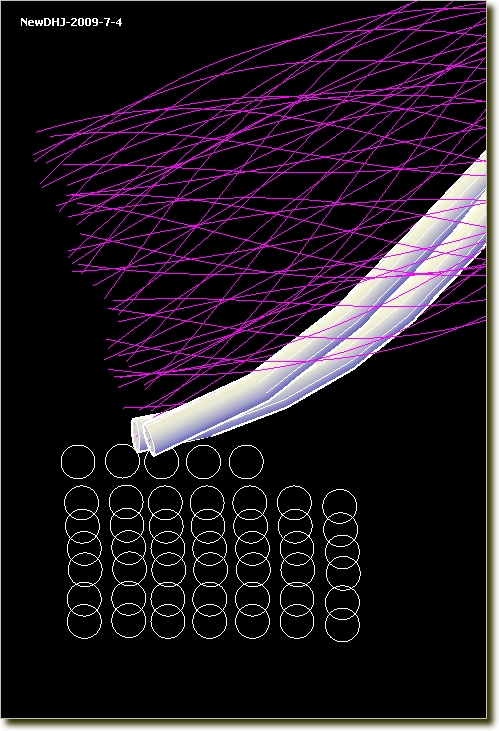

  A8 {8 h; @, G: ~9 o. ]" \9 A6、sweep——选择小的七星线——T(扭曲)——  -3600(注意:是负的)——选择任一条曲线。扫出七条扭带。如图:7 E* Z5 U2 V+ w  ?
006.JPG . G' O9 I% v" ]
* o- i7 @$ D% @7 t9 _3 P  y
7、同上全部扫掠完七个七星线。如图:
( Q. K6 _4 c9 f6 m5 N! L 007.JPG
! p2 N* j0 Y5 M
+ i: X& q; f: {, C/ W8、全部分解。如图:
: R3 P+ W0 X: X5 _. M8 o7 Q5 \ 008.JPG
 楼主| 发表于 2009-7-5 08:18:53 | 显示全部楼层 来自: 中国上海
9、删除与白线重合的所有线与顶端的线。如图:
% A9 @" t& y+ `! V1 k) G4 K 009.JPG % J5 F4 S' W/ {, Y2 u

0 z6 I3 l2 U1 G- [0 \! \; Q2 L10、把一个小小圆复制成七七四十九个。如图:# f' l# E. U( r) r1 B/ b0 M& U
010.JPG 8 l2 Q( a% {  o$ b( _2 Y+ _

, [4 p$ l- J' e8 Y11、回到原来白色图层置为当前.接下来就是逐个扫掠(这回不用扭曲)
7 N4 _: F+ W1 \# r' e( s 011-1.JPG . ~+ V+ `) @8 p, X
- k: z+ w% r( A/ I 011-3.JPG
1 x7 P+ B! S2 q$ y; v0 G1 E2 H 011-4.JPG
 楼主| 发表于 2009-7-5 08:20:12 | 显示全部楼层 来自: 中国上海

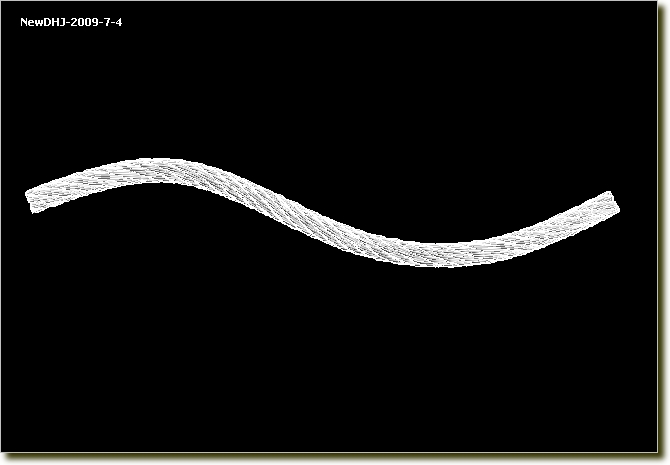

12、完成
/ ^/ J2 S# p5 _- e 015.JPG 8 U# n( ^! ~! ]" e! f% [5 ^% b
016.JPG 9 j" `+ g; k% D# V( B5 q2 L
13、竖起来放大看。
' a5 {* F$ [  l" g# Z" [) h2 Y. c 019.JPG + y/ s/ n: ]& k: m7 T* p: U
020.JPG / a+ `) ?- s! T  G* X& w
http://5
发表于 2009-7-10 21:46:31 | 显示全部楼层 来自: 中国浙江衢州
好!学习了!!
发表于 2009-7-17 19:56:58 | 显示全部楼层 来自: 巴西
后面一半没看懂
发表于 2009-7-17 20:21:04 | 显示全部楼层 来自: 美国

回复 6# maoyangmy 的帖子

你当然看不懂了,你能看懂就怪了!
. z* q! r/ y& t1 s# d前面的你懂了?
1 R. d+ F) C" D( Q. [R14可没有这种功能。
发表于 2009-7-17 20:24:41 | 显示全部楼层 来自: 中国江苏常州
思路不错 不知道效率如何 试试了 谢谢
发表于 2009-8-7 15:20:23 | 显示全部楼层 来自: 中国台湾
档案有几个BIT
发表于 2009-8-12 18:19:15 | 显示全部楼层 来自: 中国河南开封
试了一下,的确不错。练功可以。千万不能当真去画,幸亏只有49根钢丝,否则,人和电脑会罢工的,
4 h3 L$ L9 U, U说笑话,顶一下。楼主功夫令人钦佩。我做出来后,居然有37.4兆大。电脑反应迟钝。
0 [. w/ u& V7 Z/ |6 L9 g" [$ `; Z2 I' b! h4 ?- g
[ 本帖最后由 kfltc 于 2009-8-12 19:43 编辑 ]
 楼主| 发表于 2009-8-13 07:58:18 | 显示全部楼层 来自: 中国上海
原帖由 kfltc 于 2009-8-12 18:19 发表 http://www.3dportal.cn/discuz/images/common/back.gif
# g+ }& }, P* X3 F" K试了一下,的确不错。练功可以。千万不能当真去画,幸亏只有49根钢丝,否则,人和电脑会罢工的,. a' d3 r6 Q  Y5 r) D  F; N. d9 u
说笑话,顶一下。楼主功夫令人钦佩。我做出来后,居然有37.4兆大。电脑反应迟钝。
5 k4 M) v+ C7 Q
谢谢支持!; n7 r/ u5 j6 Y: G, N' v. N
我的文件可没有这么大,找找原因
发表于 2009-8-15 20:43:04 | 显示全部楼层 来自: 中国河南开封

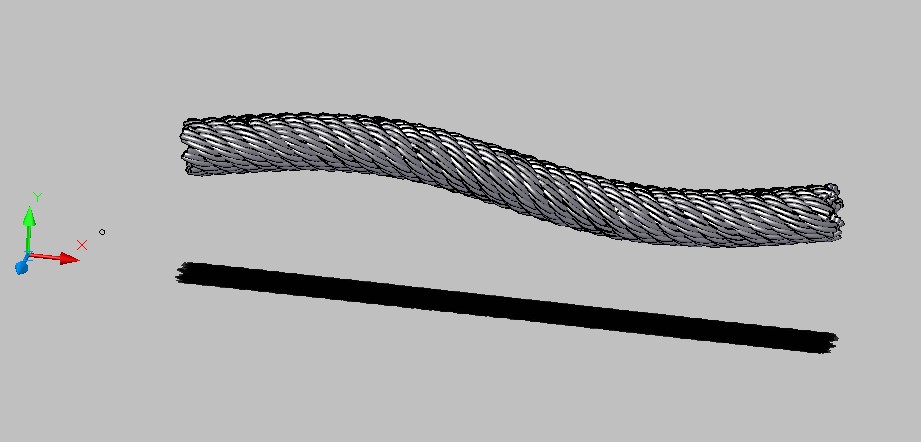

又看了一下,还有二十多兆.把图贴上去'楼主指点. a+ M8 R7 ]* ~4 h. f3 N# C
