看了一下你的文件，与CAXA要求的格式不符。# a2 \* k/ x5 n% a% W/ ?' `2 A
以下CAXA2005版的文件式样：
3 d8 C9 \% ~% e$ i9 |& z
4 \ |: q4 ]2 ^, R4 uSPLINE
; O0 i8 U6 ^/ l/ C+ B9 m5
, O* J- p3 s) Y' c0,0" Q/ O/ t+ |/ R8 G- d# x& p
100,30
' X$ D6 }' P3 a9 O9 w6 b9 J. S40,60
0 c5 C0 i% A2 ]' c, z1 p$ C30,-40- e6 V2 Q9 Q3 F
-90,-40
: d# G" Q6 t( q4 j* s% x1 E以下CAXA2007版的文件格式：

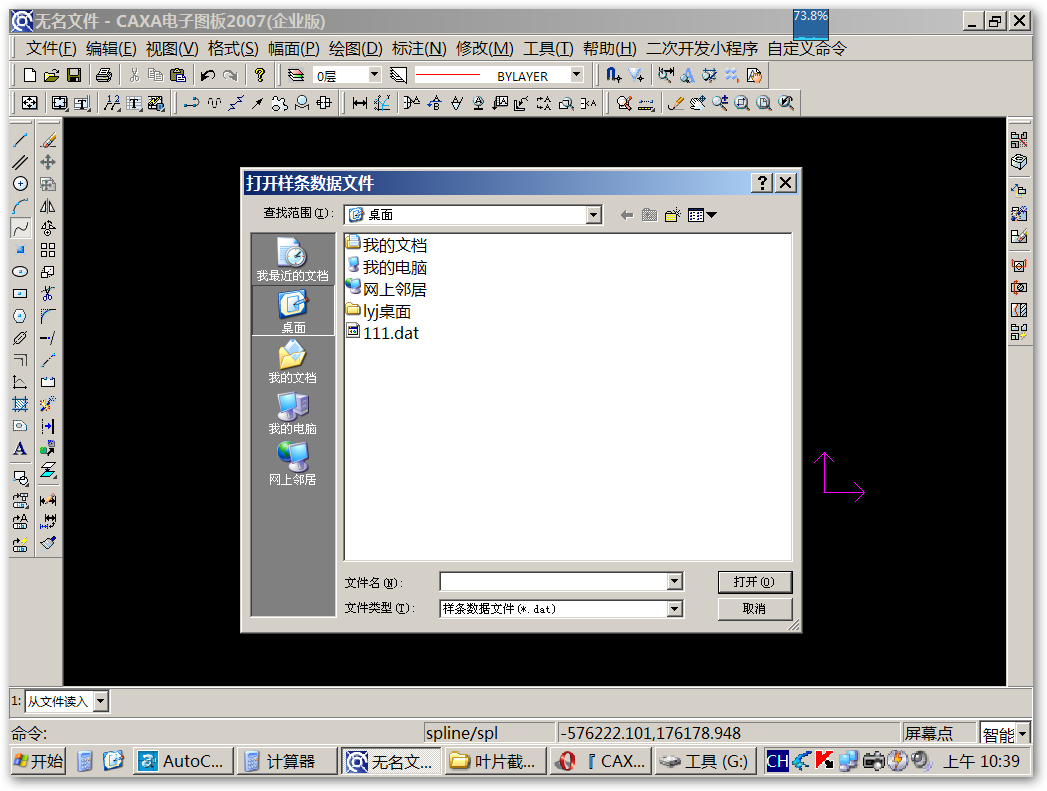

& \4 ^3 G- V+ p [( b可以根据dat文件中的关键字生成开曲线或闭曲线，关键字OPEN表示开，CLOSED表示闭合。没有OPEN或CLOSED的话默认为OPEN。操作时可从样条功能函数处读入dat文件，也可从打开文件处读入dat文件。
% u- A# }( _% b4 O例：
- `* C( U, ~/ U3 b某dat文件内容如下1 a3 F: }* t9 }
SPLINE
: V( N5 l) O4 g( v- r1 Y% v3
: s4 [! U( |7 u6 A0,0,05 J3 U7 ^/ S! S2 D5 e1 h. E
50,50,0 H7 a4 I V1 `3 c5 q: i( l
100,0,0
* a h# A: ?1 l! F2 h. n2 j6 V4 lSPLINE7 ~! `6 L/ Z. @; R+ x) ?
CLOSED
8 |1 d4 M4 r: F; V# _" r6 c3" h6 X, X. l- m k F: x
0,0,02 d `" d! f+ a+ \
50,50,0" }0 C" U& r ~2 ?3 \- ]# D
100,30,0; Y5 |* `9 Q% e+ U" r/ U
SPLINE
) L# C( v+ U1 p( o: E/ I# H! G! ~OPEN
- h; \# P- @3 k9 f9 t& z6 N4
# e, M* T, R% O+ c- B* ~0,0,0
! Q7 W( v) z+ a5 ~2 o, o, L' m* B. `+ P30,20,0' m9 c" a" U7 R8 G: J
100,100,09 p, n+ `- b/ Q! h2 Y4 E$ d- Z0 j
30,36,04 d0 A' E" D: p9 z/ @, A1 c1 n9 g
EOF9 e* D/ U) `8 m( j, J# c0 q
则生成的第一根样条默认为OPEN（开），第二根CLOSED（闭），第三根OPEN（开）。
9 c$ M9 U3 o/ {5 ~9 p, A r% E直角坐标系中样条dat文件的格式说明（参考上面例子中的dat文件）：
0 J+ \; O+ X. K0 H; ~& y$ p第一行应为关键字SPLINE；
! Q" O: w, H* Z4 M. M第二行应为关键字OPEN或CLOSED，若不写此关键字则默认为OPEN；' S- Z2 H2 D$ m1 P" W5 @
第三行应为所绘制的样条的型值点数，这里假设有3个型值点；; [- U( X+ a8 R( Y& H+ F( Z: U
如果有3个型值点，则第四至六行应为型值点的坐标，每行描述一个点，用三个坐标XYZ表示，Z坐标为0；
% P' j$ P9 l. W% [" a. |# q- t3 r如果文件中要做多个样条，则从第七行开始继续输入数据，格式如前所述；若文件到此结束，则最后一行可加关键字EOF，也可以不加此关键字。; H( g! [6 \8 {3 h% _' |, j
同时，本系统设置空行对格式没有影响。
, \- _' M% z& I& m 绘制样条线时，通过输入极座标来完成
% A1 F* @% l0 @! H0 U, N方法如下：
& d' Z; g/ f7 ]: w) e$ d2 k通过读入dat文件来输入极坐标，dat文件中用P_SPLINE标识极坐标。读入文件可以从样条功能中读入也可以从打开文件功能中读入。% g5 t$ p( J% W: ?( j2 p2 w. `
例：% V$ y: u& g) p, v) u- H3 [+ A) ?
某dat文件内容如下：
3 n7 W7 x% ?2 \: Q+ cP_SPLINE
L) V# V% h7 L! A7 FOPEN
. E% V' E: w# W2 L G- w$ Y! d3
; b) L, f( ~: x100,0,0
$ _$ [0 J7 O$ ]6 e100,90,07 o1 |! Q# g$ N& M1 Z+ u- H0 k
100,180,04 j6 ?5 }; d4 @( n9 N5 g- g( |
P_SPLINE
0 Q6 I6 i4 Z% A/ X, v& x' L3 ~3 MCLOSED) g) x5 u) L; z+ ^' V9 ^7 E
6! B& M" F x1 I% E
50.000000,0.000000,0.000000
5 b1 |2 C$ m! S# V6 E75.000000,45.000000,0.000000' Y0 {3 I1 G) z5 S7 I" y7 n. m6 U9 U( _
100.000000,90.000000,0.000000
7 Q) ^6 q7 o: B3 w8 f125.000000,135.000000,0.000000
7 l7 F# j' G1 I' Z150.000000,180.000000,0.000000
" d5 |. w- t& C175.000000,225.000000,0.000000
+ R. H/ E. ~- L# I5 cEOF( O6 [& X+ p3 z6 W$ I Y8 u {
此文件将根据极坐标绘制出两根样条曲线，每一行数据中，第一个数据表示极径，第二个表示极角（用角度表示）。第三个数据在二维平面中默认为零。, K7 b* N9 {: S( a0 A3 x6 c
极坐标系中样条dat文件的格式说明（参考上面例子中的dat文件）：
) p- u9 Y6 o: W7 F% m- b第一行应为关键字P_SPLINE；. j% v' k4 v/ N
第二行应为关键字OPEN或CLOSED，若不写此关键字则默认为OPEN；
7 {/ R' r* O. c' s* t& G第三行应为所绘制的样条的型值点数，这里假设有3个型值点；
. @; Z: T+ t3 [如果有3个型值点，则第四至六行应为型值点的坐标，每行用三个极坐标数据描述一个点，第一个数据表示极径，第二个表示极角（用角度表示），第三个数据在二维平面中默认为零；
: p/ i) Y: u0 h1 c如果文件中要做多个样条，则从第七行开始继续输入数据，格式如前所述；若文件到此结束，则最后一行可加关键字EOF，也可以不加此关键字。
: U7 Q0 _/ ?$ W- t" `另外，空行对格式没有影响。
