SW系列零件设计表在波纹管中设计的问题

bwg998

大家好 。我的工作中用到很多的波纹管。有个问题就是怎么利用SW系列零件设计表来实现 波纹管的自动出图。

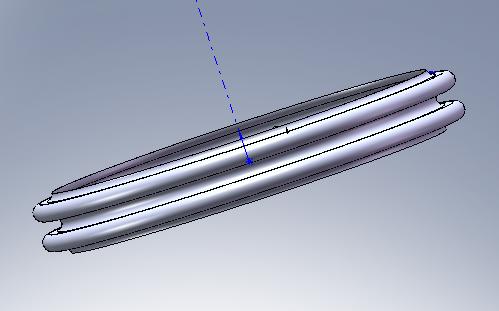

! P7 H% w4 b& q4 E$ q; e! v' H1，我不知道怎么把 草图中的阵列数加到表格中。来控制波数。图片上是两个波的 要变成N个波 1-10之间吧
( O2 ^8 u, {7 P4 P6 p3 p2 L' k
2后来想到特征阵列。可是为什么抽完壳后就不能阵列了呢？也是为了改变波数。
9 H% P4 k2 a: n7 C  _5 X3系列零件列表中 怎么加入实体阵列的数目 ，还是想改变波数。
% h3 z+ `3 _! A+ ~) C4，我看到高手用SW系列零件设计表做的螺栓 和弹簧，都是编辑完了数据后 确定 自动改变尺寸，不用在到CONFIG---MANAGER 中双击才出来呀。
+ b1 w; j, j- g: ]5 o
请高手指点 。

[ 本帖最后由 bwg998 于 2008-9-9 16:31 编辑 ]

hahap

要把（阵列）特征数目加入到表中，操作：在编辑系列零件表状态下，双击阵列特征，可以看到所有相关的数值尺寸，在表中设置好添加数值位置光标，对着显示出来的阵列数双击即可导入表中。
* N+ K0 H; c( f8 Z2 c; _# A3 i1 y: P" Y
5 u9 D6 d: j$ s  A9 s请您先查看下面的帖子（红色字）：
4 t- E: p" L# C2 [6 h+ o7 K
SW系列零件设计表的运用 （带视频）

9 M6 ]: ]  j- ~2 c% I7 H关于系列零件设计表
' g' H  P2 C9 R4 W8 [4 t1 r
请问系列零件怎么单个出工程图？
; ]+ V* O+ N  K2 p" K  [8 U
* {2 M% u6 P5 L+ \7 m" |如不太明白欢迎再提出来探讨。

bwg998

谢谢你 我就是看过你的帖子。我在研究看看 。找到阵列了 。但是为什么抽壳后不能阵列呢。

5 j+ P( c1 F6 t. L[ 本帖最后由 bwg998 于 2008-9-9 20:24 编辑 ]

xl20202020

我做了一个，楼主看能否用上。SW2007格式。
! a- s# |: ~! |( S) P# x4 F  Z
; h" M* m$ g5 c9 V: z

: f1 U- S; a/ {: Q; r; ` 波纹管.rar (15.63 KB, 下载次数: 39)

2008-9-9 21:46 上传

点击文件名下载附件
a

bwg998

谢谢。楼上你好，你是抽完壳才阵列的吗？我做图时抽完壳后为什么不能阵列呢？
今明两天有事。没法回复 请大家谅解。也请大家继续关注本帖。
. c: r" W, y' y& O+ o& z. f3 Z# }
; w& m6 ?3 A5 M2 B7 E% t, _3 p/ D[ 本帖最后由 bwg998 于 2008-9-10 07:59 编辑 ]

hahap

就像你做那样，先阵列后抽壳不就好了吗？为什么就想着先抽壳再阵列？

bwg998

谢谢，你们 。抽完壳后 阵列时我没选抽壳。可以阵列了
