带勾拉簧怎么画

look1014 · 发表于 2009-2-24 20:54:20

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

哎！琢磨几天没有方法啊！一个普通的拉簧，两端加个勾环，都没问题，但是勾环与拉环之间的R角，那是怎么也画不出来，请教高手了，下面帖个图，看看请教高手画出来了

[ 本帖最后由 look1014 于 2009-2-26 10:30 编辑 ]

look1014 · 发表于 2009-2-24 21:06:04

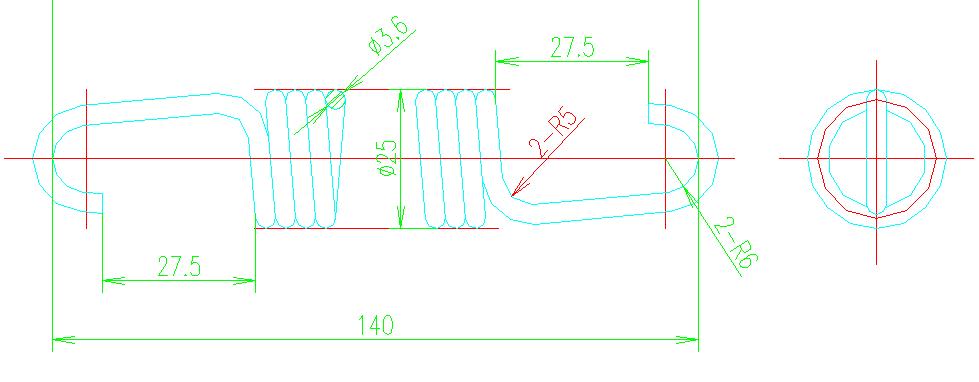

还是画个图吧，就是下面图片拉簧和勾环之间的R角，怎么连接，请教高手了

cen_wh · 发表于 2009-2-24 22:17:55

有高手可以指下吗，这个我都不会啊

mygc · 发表于 2009-2-24 23:06:14

还是看个图吧！

danilso · 发表于 2009-2-25 09:32:12

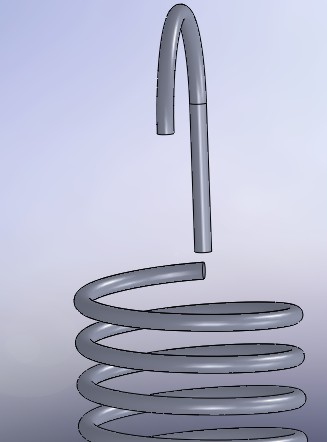

比較簡單的做法用放樣.

81130549 · 发表于 2009-2-25 11:27:59

楼上的方法很好,简单使用.

look1014 · 发表于 2009-2-25 19:12:15

4楼的我都看过了的，也会，但是拉钩换个方式就不行了的！至于5楼的，方式非常不错，但是要是我画出的拉钩要求的是两端都有，而且要求的是在一平面的画，那就又麻烦了，你这样的，我只能画出的两端带拉钩。但是拉钩不是在一平面上的，所以还请高手帮忙

look1014 · 发表于 2009-2-25 19:15:15

而且5楼的要是转换为工程图的时候，那放样的地方有线条的。我想的是最好一次扫描成形。
在合并曲线，那么才是最好的。等待高手了

xinsunshine · 发表于 2009-2-25 19:57:37

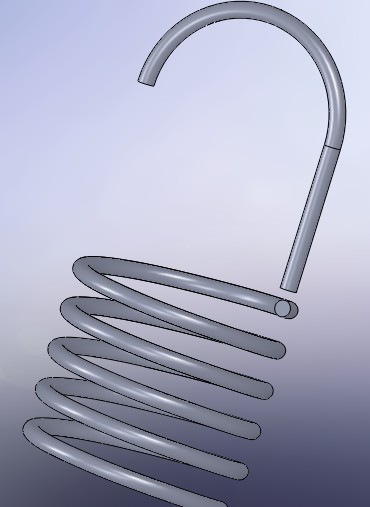

是这样吗?

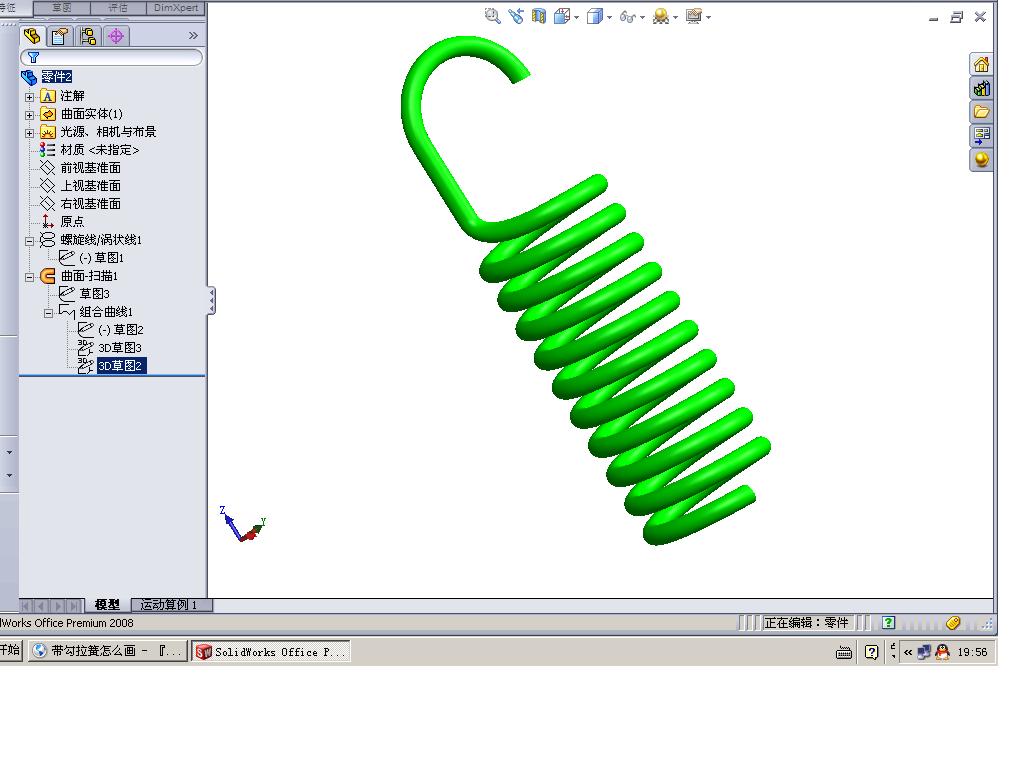

look1014 · 发表于 2009-2-26 10:33:11

高手来看看

danilso · 发表于 2009-2-26 11:30:29

原帖由 look1014 于 2009-2-25 19:12 发表 http://www.3dportal.cn/discuz/images/common/back.gif. {7 S: ~: q! K' w" u7 ^- f
4楼的我都看过了的，也会，但是拉钩换个方式就不行了的！至于5楼的，方式非常不错，但是要是我画出的拉钩要求的是两端都有，而且要求的是在一平面的画，那就又麻烦了，你这样的，我只能画出的两端带拉钩。但是拉钩不 ...

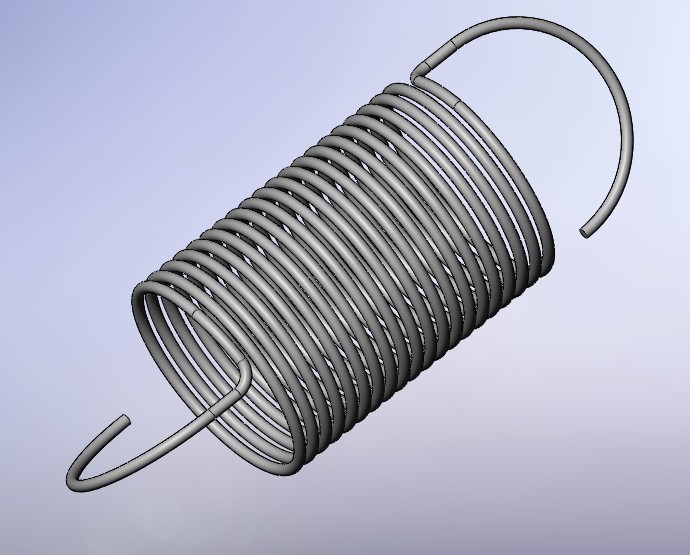

誰說兩端都有不能在一平面上的.

adsws100 · 发表于 2009-2-26 15:20:55

9楼画的不错
呵呵
值得学习

look1014 · 发表于 2009-2-26 18:49:37

哎，怎么就那么难呢，给个源文件嘛

zzshuang · 发表于 2009-2-26 20:20:18

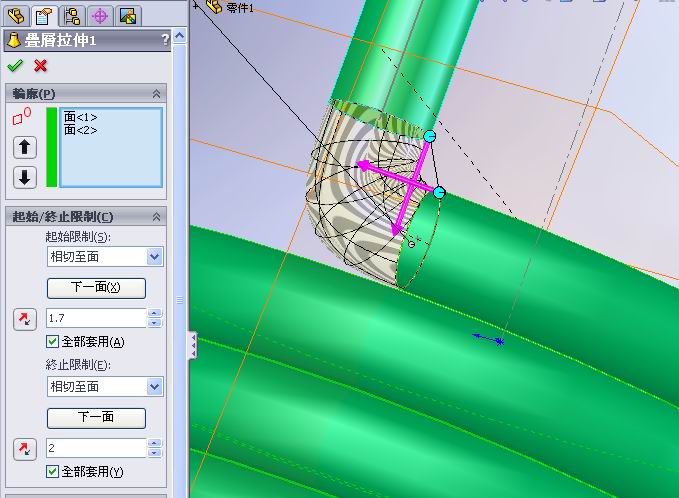

我提供一個精確做法的實例，有些麻煩，希望樓主滿意～

look1014 · 发表于 2009-2-27 09:22:57

14楼的大哥，我想要做的是两端的拉钩在铜一平面啊，麻烦你了

helloyf · 发表于 2009-2-27 10:04:46

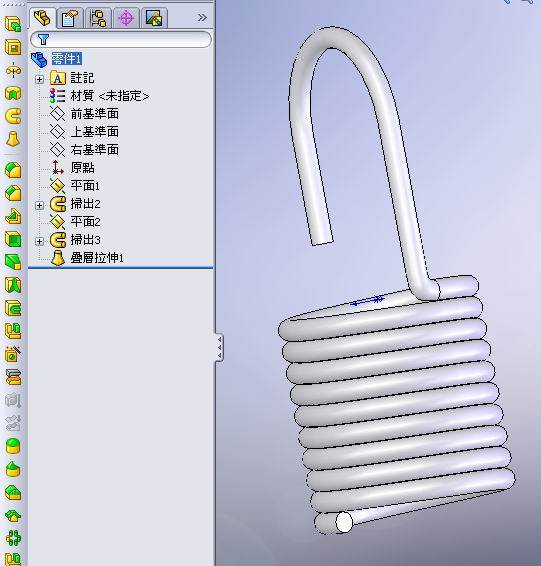

弯角处可以用两个草图的交汇生成一条样条曲线，再扫描。

helloyf · 发表于 2009-2-27 10:15:06

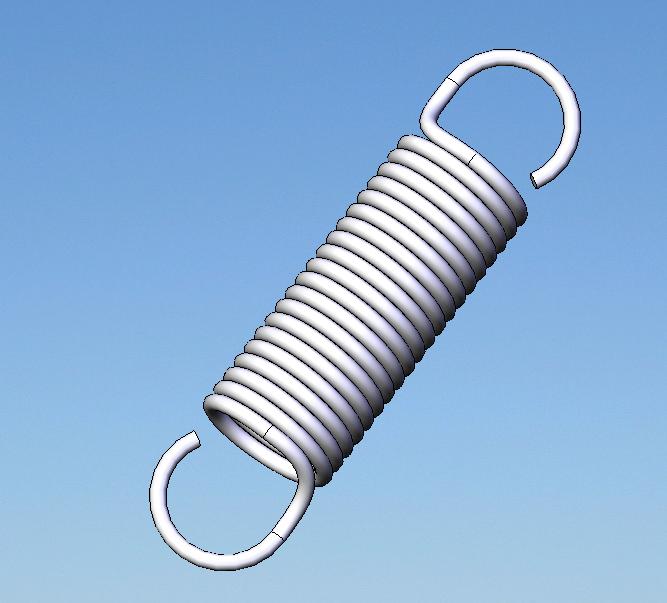

给你上传一个part，2008的。

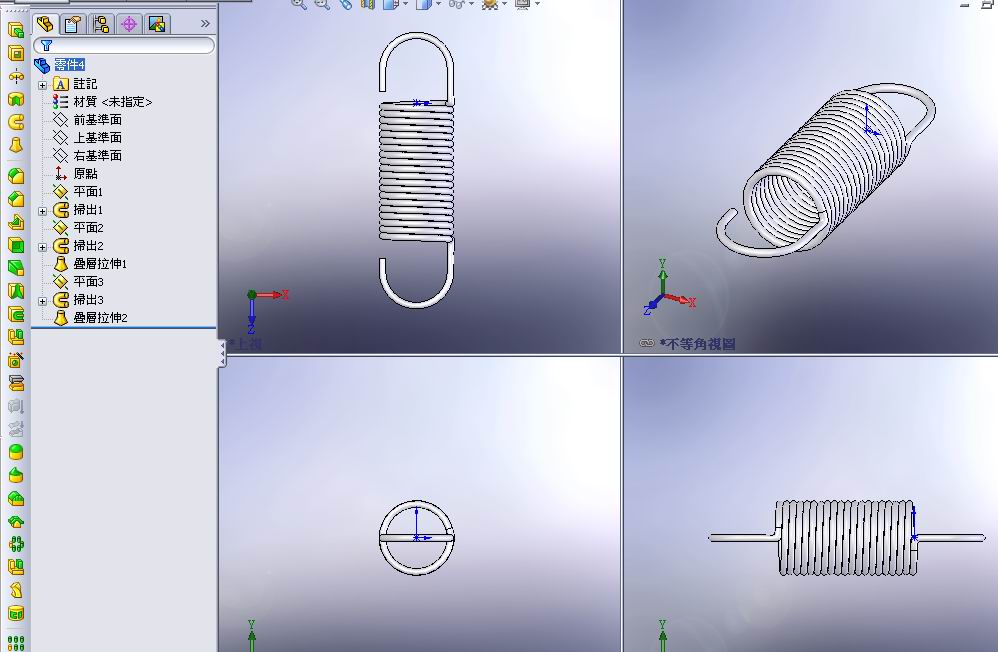

helloyf · 发表于 2009-2-27 10:17:49

忘传图片了，再来一个，直观点。

look1014 · 发表于 2009-2-28 10:05:08

谢谢大佬了，只是你的是英文的，小弟看起来真是辛苦啊

look1014 · 发表于 2009-2-28 11:47:44

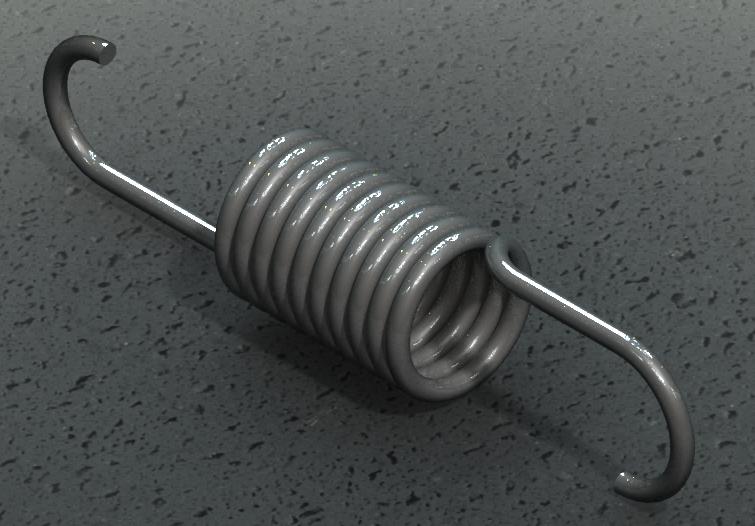

谢各位大佬了，小弟终于能画出来了

yinghao1981 · 发表于 2010-7-7 15:34:03

1# look1014
怎么画呀

山转水也转 · 发表于 2013-7-7 21:55:11

学习中

ns1246276336 · 发表于 2013-9-16 09:59:38

5楼的过渡处半径在哪显现呢
