, Z3 g7 E# {6 R3 i7 c7 z& D 在正式发题之前，现转录一段台湾的 Joseflin 老师的一段话
+ b0 ?2 V ~& {$ e，作为开场白：
. n% n; ~3 r5 Y3 u% k* E& g 一般来说从事机械工程者使用AutoCAD大概包括：绘图员和机械
' Y( M5 o& V! z! h* D- B设计师两类。绘图和AutoCAD的关系较容易了解。至于机械设计它不/ U; s2 D' s: ~* M$ _
外是机构设计、力学计算和材料选择等方面。其中力学和材料使用3 F) m9 o7 c' j5 _! w
较多的是数学和资料查询，但机构设计则较偏重制图法，所以CAD上4 P P1 t' t, Q( d+ @7 n5 U
市后机构设计发展突飞猛进，这点由自动化机具和机器人之发展可. i6 M' s* b! m/ I
见一斑。不只是设计速度加快了，精度更是大幅提高。
9 g: h( Q* f) {" u: J' d2 Q 老实说：【基础级练习题】和【进阶级练习题】着重在增进提4 B& z, U& _6 T w: n8 }
升绘图员的绘图能力，一方面培植基层的绘图作业员，一方面打好& w, s0 `) k+ {) n+ w& M
机械设计的基础。而【自我挑战】则进入实地机构设计的演练。7 |3 F8 R% c6 B" k8 V9 o) P' R

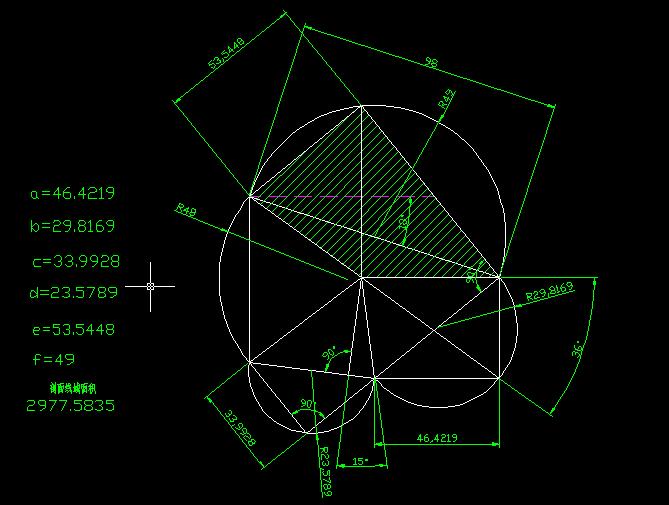

以附图来说明：A、B、C 可视为一齿轮组，此齿轮同时须沿D之) O, A; O5 U( [+ U/ Y# F
轨迹运动，A=主动轮之节圆直径，B=从动轮之节圆直径，C=惰轮之" F) e$ u: o) C
节圆直径。传统的制图法很难精确的绘出A、B和C之尺寸，但借助几: I& l. Z7 R+ L7 Y9 t8 q* I! u. Z
何作图法就能达成。藉此可回答不少网友质疑几何作图法用途！
* }! |/ r4 R/ E. O$ E ~3 A 各位心里一定明白绘图员和设计师有何分际。至于要怎么作就
2 T: z, s" L8 `+ N, \, G( ~看你(妳)了。 |
