装配体工程图螺纹线问题。

冰火海岸 · 发表于 2008-6-17 12:56:41

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

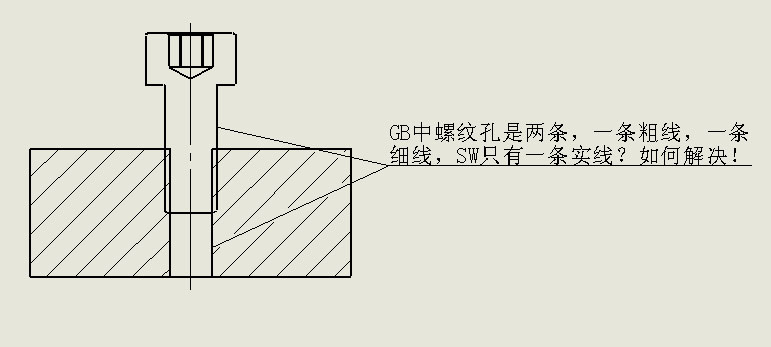

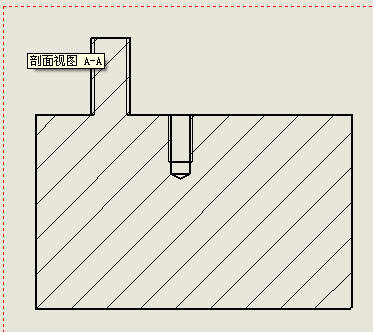

在装配体中，装饰螺孔剖视后不符合GB.如下图。请问各位是如何解决这个问题的。

[ 本帖最后由冰火海岸于 2008-6-18 09:27 编辑 ]

hahap · 发表于 2008-6-17 13:18:15

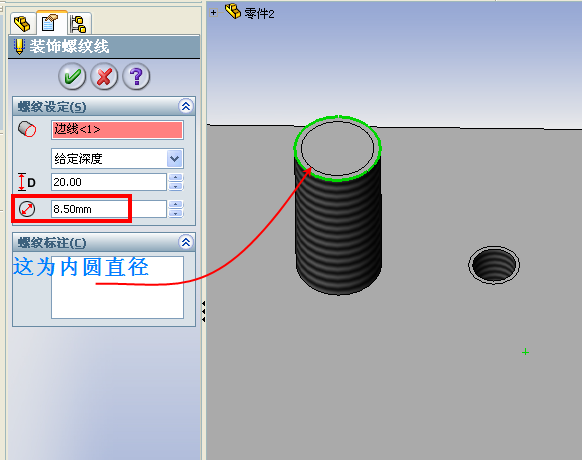

我的可以正常显示：

冰火海岸 · 发表于 2008-6-17 13:45:26

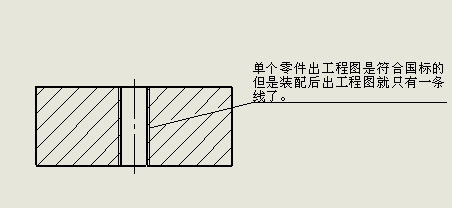

谢谢二楼的解答，单个零件出工程是没有问题，符合GB的。但是你装配后，出工程图这个线就没了。

hahap · 发表于 2008-6-17 16:19:39

调不出来，郁闷

冰火海岸 · 发表于 2008-6-18 09:28:40

终于找到答案：
在装配工程图中添加螺纹线

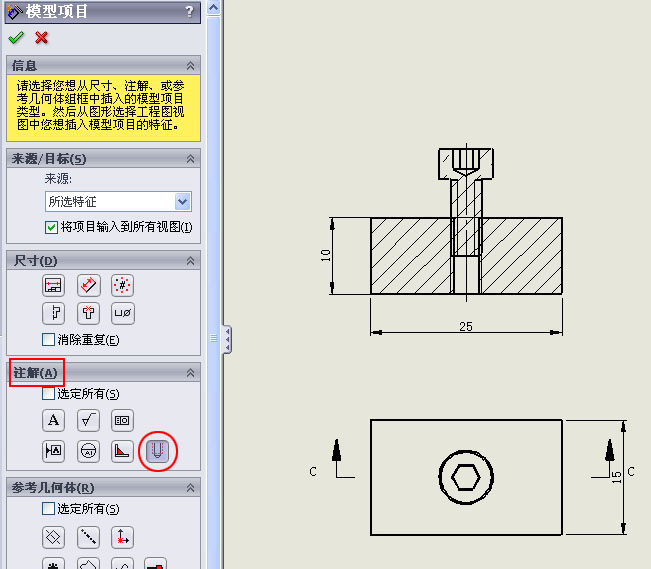

在工程图注释工具条中--项目模型--注解（A）下选中装饰螺纹线就OK了.

[ 本帖最后由冰火海岸于 2008-6-18 09:32 编辑 ]

hahap · 发表于 2008-6-18 10:02:48

原帖由 冰火海岸 于 2008-6-18 09:28 发表 http://www.3dportal.cn/discuz/images/common/back.gif+ \# @' k# E3 T- }8 H# }7 o
终于找到答案：
, v l" j) a) s8 t8 |. I$ m在装配工程图中添加螺纹线
" i. Q, k# v0 T4 I. r; o# P7 c在工程图注释工具条中--项目模型--注解（A）下选中装饰螺纹线就OK了.

谢谢分享！

huwenliang · 发表于 2008-6-18 13:33:11

谢谢楼主分享，又学到了新的知识。

guandengwang · 发表于 2008-6-18 13:54:45

还可以在工具---选项---文件属性---注解显示---勾选：装饰罗纹线。这样就可以显示了。

xinzhu1 · 发表于 2009-1-24 19:30:41

这个我以前也不会，谢谢了

xfsgsweat · 发表于 2009-2-1 16:20:53

学习了,你的迷惑的地方也是我不懂的地方.多谢!

wuzhijian · 发表于 2009-2-3 16:12:01

谢谢5楼分享

dengshaogeng · 发表于 2009-3-10 15:08:21

谢谢：）谢谢：）

hebing118 · 发表于 2009-12-16 14:29:19

5楼的方法显示的工程图，不符合GB要求呀

czboy · 发表于 2010-1-11 20:56:43

同意楼上的说法，还是不符合GB的

a283826616 · 发表于 2012-6-15 09:37:21

8楼的兄弟，我在选项，注解里边找不到装饰螺纹线啊

wwl970 · 发表于 2012-7-24 11:22:27

谢谢5楼的分享
