此图如何去掉

wen219 · 发表于 2011-1-21 20:42:17

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

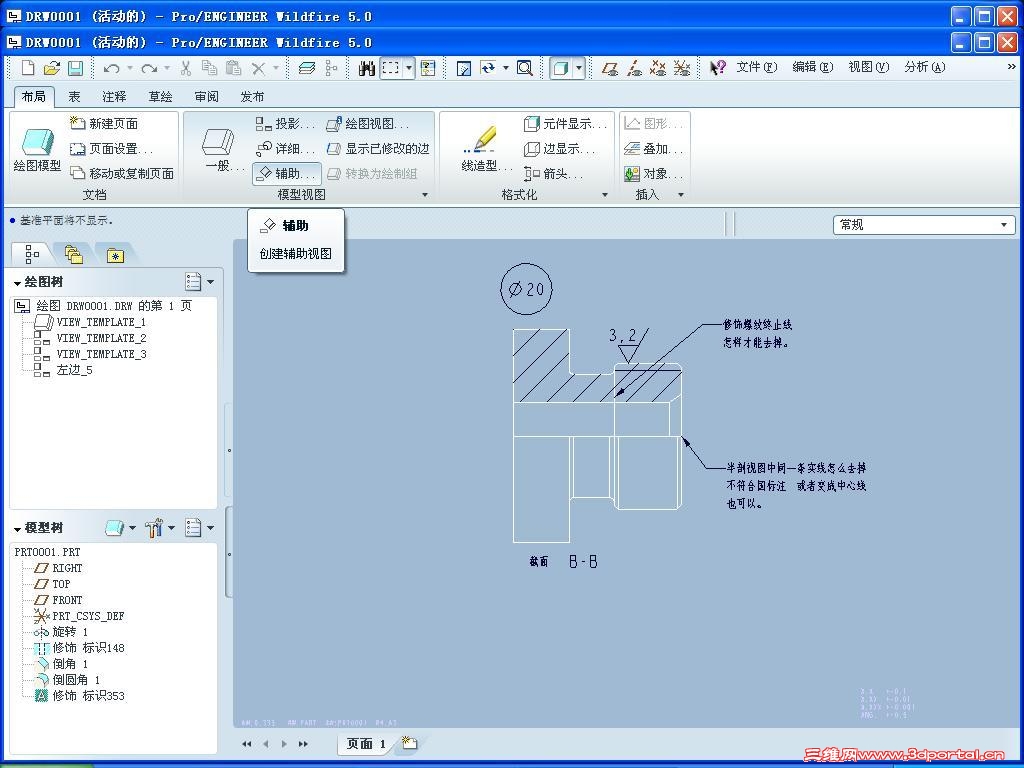

各位大侠看看能否解决，谢谢

00000041 · 发表于 2011-1-21 20:45:25

去掉那个图？？整个视图吗？

hohai2008 · 发表于 2011-1-21 20:45:26

去掉什么啊？不明白

00000041 · 发表于 2011-1-21 20:48:02

如果是删除整个视图请框选视图再按键盘的DEL键就能删除

wen219 · 发表于 2011-1-21 20:49:23

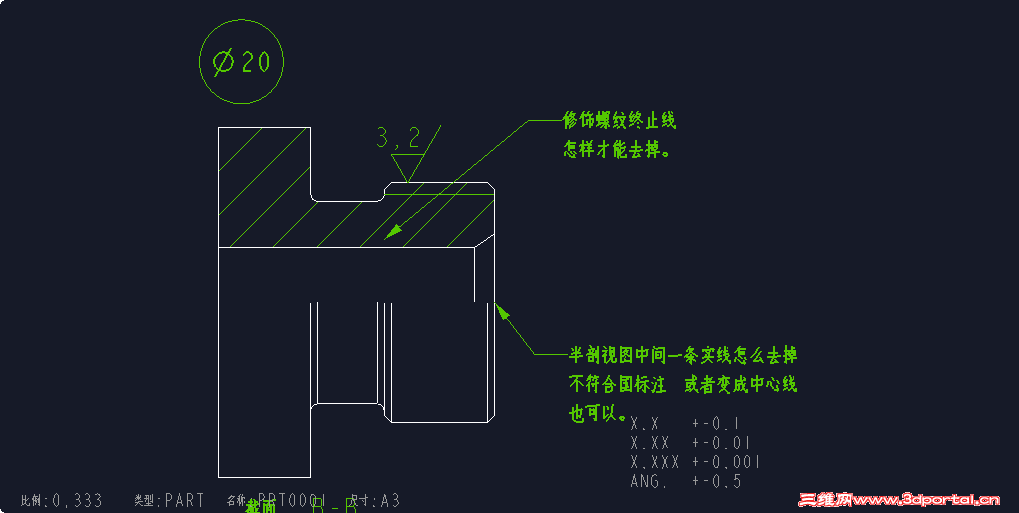

就是半剖视图中间那根剖切线怎么去掉，还有就是修饰螺纹终止线半剖后上面那一半怎么去掉
请高手指点

00000041 · 发表于 2011-1-21 20:52:18

上传一下图纸吧，给你做视频

wen219 · 发表于 2011-1-21 21:27:07

好的，等会

wen219 · 发表于 2011-1-21 21:31:12

发多来，是三位图和工程图各一张

00000041 · 发表于 2011-1-21 21:41:26

本帖最后由 00000041 于 2011-1-21 22:27 编辑

好的
你等等试试
楼主！试除直线不行呀。。。。。
2011-1-21 22-10-57.png

00000041 · 发表于 2011-1-21 22:12:40

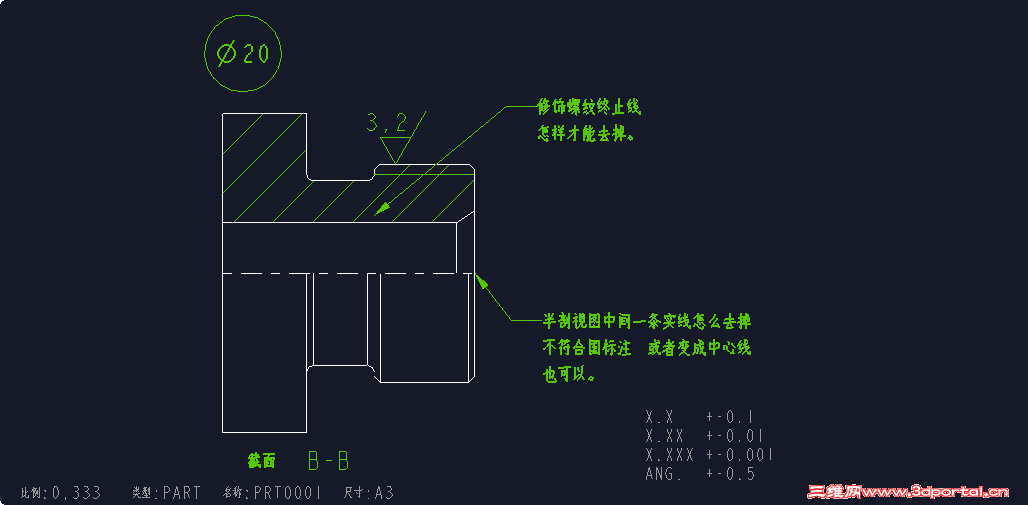

是不是这种结果？

wen219 · 发表于 2011-1-22 10:58:15

就是这种结果，楼主你怎么做的，告诉一下，谢谢

wen219 · 发表于 2011-1-22 11:03:10

把中间那个剖切线做好去掉，要么变成细点划线也可以的。

ganyiwei · 发表于 2011-1-22 19:46:49

中间实线是可以改成中心线的，螺纹终止线好像去不掉，转化为绘制图元删除吧！

00000041 · 发表于 2011-1-22 20:18:45

本帖最后由 00000041 于 2011-1-22 20:23 编辑

上传了视频

20110122.part001.rar (488.28 KB, 下载次数: 9)

wen219 · 发表于 2011-1-23 11:48:00

非常感谢您的指点，我下载试着做做再看，再次感谢。

wen219 · 发表于 2011-1-23 20:52:03

不好意思，你的下载下来，解压中出现错误，不能解压，麻烦能够重发一次不。

ganyiwei · 发表于 2011-1-23 22:33:57

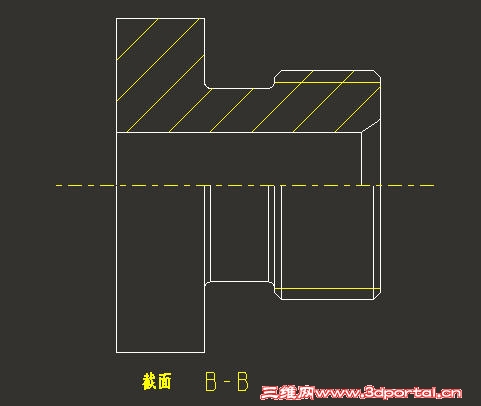

找到了解决的方法，不用炸开了（转换为绘制图元），对称线该为中心线方法如我在13楼的图片所示，估计很多人没点开看到

。。。。。。。。。。。。

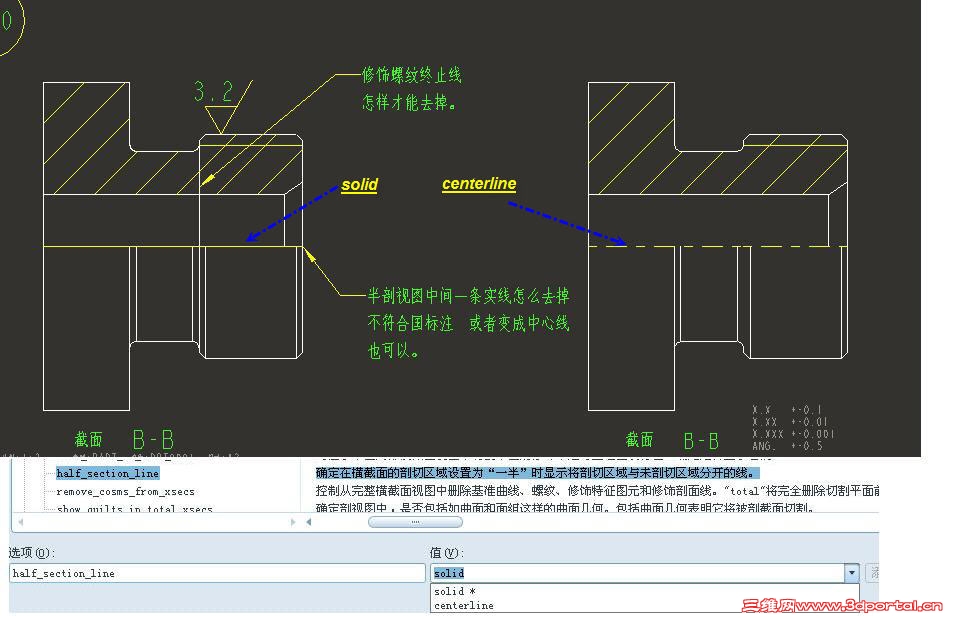

half_section_line centerline 就是显示中心线了。

thread_standard std_iso_imp_assy
设置后半剖部分的螺纹终止线就没了。

设置以上2个参数后做出的半剖视图如图片。。。。

nidezuiai · 发表于 2011-1-24 09:12:00

half_section_line 这个选项4.0的没找到，可能是5.0里新增加的。

00000041 · 发表于 2011-1-24 10:32:14

找到了解决的方法，不用炸开了（转换为绘制图元），对称线该为中心线方法如我在13楼的图片所示，估计很多人没点开看到。。。。。。。。。。。。; \* S% `% _# @, `
half_section_line centerline 就是显示中心线了。
; q+ X8 ?& B1 L5 ^! j( @; O3 Z& t! x! b0 _( g/ P: `
thread_sta ...
! U. ~/ T" Q. m; u7 Z, nganyiwei 发表于 2011-1-23 22:33 http://www.3dportal.cn/discuz/images/common/back.gif

谢谢讨论又学习一招啦

wen219 · 发表于 2011-1-24 23:48:35

谢谢大家有如此高的热情，我也搞清楚是这两个参数，其中half_section_line 我的绘图里没有这个参数的，另外一个有，我的版本是M010，5.0的，是不是和版本也有关系呢，楼上朋友你的5.0是哪个版本的。应该比我的高，加入是我的这个版本又该是怎么解决呢？

YZHZTL · 发表于 2011-1-25 22:35:54

谢谢17楼老大，你太厉害了。能不能帮我看看我的这几个问题呀?万分感谢!
http://www.3dportal.cn/discuz/viewthread.php?tid=1005405
http://www.3dportal.cn/discuz/viewthread.php?tid=1005406
http://www.3dportal.cn/discuz/viewthread.php?tid=1005403
http://www.3dportal.cn/discuz/viewthread.php?tid=1005387

bluesky_198022 · 发表于 2011-1-30 09:30:01

学习了！从来没碰到过的问题，看来以前做的不细致啊！
