[已解决] 齿形链链轮齿形的画法

[复制链接]
发表于 2008-9-4 13:27:20 | 显示全部楼层 |阅读模式 来自: 中国浙江杭州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
节距12.7的,齿数17个,渐开线型的,齿形链链轮齿形的画法(,外啮合的)
& Q6 O5 `( \& W8 f5 x
& t- [) ^. [8 e- u  j! ][ 本帖最后由 xlphzh 于 2008-9-5 08:40 编辑 ]
发表于 2008-9-4 23:17:34 | 显示全部楼层 来自: 中国陕西宝鸡
大锅,怎么没有东西啊,是不是编辑的时候丢了
发表于 2008-9-5 02:17:16 | 显示全部楼层 来自: 中国广东韶关
我有这方面的资料。。。但传不了上来,不过你不数写完整来。。我画一个你看看那
 楼主| 发表于 2008-9-5 08:39:49 | 显示全部楼层 来自: 中国浙江杭州

回复 3# 的帖子

能传到我的邮箱吗?XLPHZH@126.COM,
发表于 2008-9-5 21:37:36 | 显示全部楼层 来自: 中国台湾
Chainwhl.lsp可以自動繪製。

Chainwhl.rar

7.72 KB, 下载次数: 480

评分

参与人数 1三维币 +6 收起 理由
wsj249201 + 6 应助

查看全部评分

 楼主| 发表于 2008-9-6 08:37:59 | 显示全部楼层 来自: 中国浙江杭州

回复 5# 的帖子

加载后如何调用该命令,是CAD哪个版本都能用吗?
发表于 2008-9-7 01:00:04 | 显示全部楼层 来自: 中国台湾
解壓後將Chainwhl.lsp和Chainwhl.dcl複製至acad\support中。0 w& O) J0 k' z* }7 \: a+ J
Comm.: (Load "chainwhl")# w1 P* p! j" N) k! b! s& k% h
Comm.: CHW
发表于 2008-11-17 19:29:07 | 显示全部楼层 来自: 中国天津
下来看看,谢谢分享
发表于 2008-11-17 23:30:49 | 显示全部楼层 来自: 中国江苏镇江
好像这个插件要加载吧
发表于 2009-1-7 13:27:13 | 显示全部楼层 来自: 中国山东青岛
没法用:(
发表于 2009-11-18 13:22:57 | 显示全部楼层 来自: 中国湖南株洲
试了 效果还行!  谢谢楼主...
发表于 2009-11-18 15:01:48 | 显示全部楼层 来自: 中国福建厦门
这个软件真的很不错,英文的。8 d' L3 V5 j4 }( q* S
=================================6 {" E; _, a2 M  b
/ C* C% t- w/ i
" ^, D6 i' d2 f8 D+ D% r' i7 m7 S
我将它汉化了一下,用起来会更直观。现在放上来大家分享

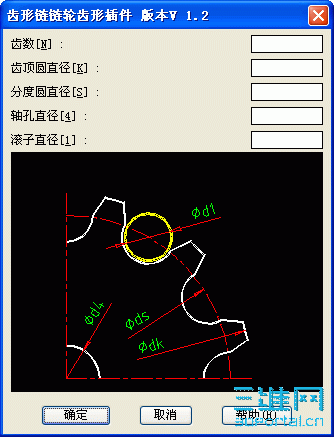

Chainwhl_SC版.rar

6.63 KB, 下载次数: 326

发表于 2009-11-19 02:43:51 | 显示全部楼层 来自: 中国四川成都
效果还行!  谢谢楼主...

评分

参与人数 1三维币 -10 收起 理由
woaishuijia -10 复制他人发言

查看全部评分

发表于 2009-12-2 07:49:32 | 显示全部楼层 来自: 中国广东东莞
论坛里有个画各类五金零件的帖子。不错的。
发表于 2009-12-12 16:20:45 | 显示全部楼层 来自: 中国浙江杭州
正好在找这方面的插件,还不错。
发表于 2009-12-12 19:29:53 | 显示全部楼层 来自: 中国广东佛山
国标链轮参数比较全面,这个对话窗口输入项太多且需要事先计算,有点罗嗦:( ?& X7 ?* Q, O& L  g. }. Q
发表于 2009-12-22 12:28:14 | 显示全部楼层 来自: 中国山东烟台
谢谢梧桐月的分享
发表于 2009-12-22 15:20:08 | 显示全部楼层 来自: 中国山东潍坊
挺好用的 真是佩服自己做的这些高手
发表于 2009-12-24 13:05:01 | 显示全部楼层 来自: 中国辽宁沈阳
正需要呢 还有谁有这个标准啊
发表于 2009-12-24 15:08:23 | 显示全部楼层 来自: 中国内蒙古呼和浩特
好像这个插件要加载吧
发表于 2009-12-26 18:59:55 | 显示全部楼层 来自: 中国广东广州
这个是用AUTOCAD画的 怎样可以加入插件
发表于 2009-12-27 12:41:22 | 显示全部楼层 来自: 中国浙江宁波
2006能用么?
发表于 2009-12-29 10:13:05 | 显示全部楼层 来自: 中国广东潮州
想知道调用的命令
发表于 2010-6-29 20:51:17 | 显示全部楼层 来自: 中国浙江嘉兴
好东西,谢谢分享。链轮自己画的话也不是很麻烦。
发表于 2010-6-30 23:49:06 | 显示全部楼层 来自: 中国吉林辽源
楼主,支持哪个版本的CAD能否说明一下,谢谢了!
