[已解决] 圆的内外侧标注半径,尺寸(延伸)线问题

[复制链接]
发表于 2008-6-26 13:52:31 | 显示全部楼层 |阅读模式 来自: 中国广东佛山

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

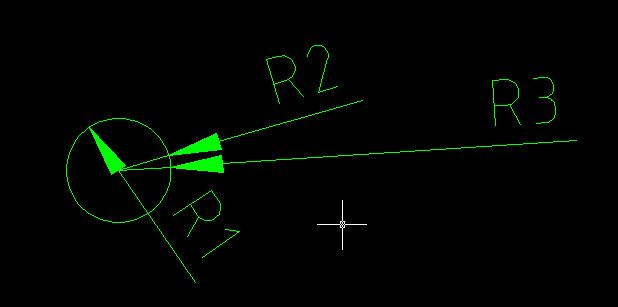

6 b* V+ w4 q, f, ^如图,R2和R3是标在圆的外面,尺寸线(延伸线)可以拉伸6 i! n; c! N9 h# w( ]  l8 J
而R1是标在里面,怎么改变线的长度(相当于把R1的位置挪远些,跟R3那样,但要保证箭头标在内侧)?- f- _1 G3 }1 G; _$ @$ w5 s6 X
. l4 ?2 o7 m8 ?& U! u
[ 本帖最后由 edwardz 于 2008-6-26 13:53 编辑 ]
发表于 2008-6-26 14:00:31 | 显示全部楼层 来自: 中国浙江舟山
选到尺寸,用夹点法。或右键尺寸位置--尺寸线随文字移动
 楼主| 发表于 2008-6-26 14:30:19 | 显示全部楼层 来自: 中国广东佛山
谢谢楼上!2 o) _: y  z& \. v3 g0 ]. v
夹点法使用不了,老是给弄到外侧了。8 E$ }$ E2 S& ^) s& h
右键好用。) P! m, X2 y, e/ v# m
与引线一起移动4 W! h+ Y* K- ?, m0 x8 K
与尺寸线一起移动
0 v3 o( V( {/ f( }* S
* f" q+ M9 |0 ?$ o1 I, q$ N4 e[ 本帖最后由 edwardz 于 2008-6-26 14:31 编辑 ]
发表于 2008-6-27 16:07:17 | 显示全部楼层 来自: 中国台湾
你的夾點框太小了0 g  A" P5 S6 y3 k
選取物件會很辛苦喔
: H* w; U  b7 \, r% v& F% x4 M* q\工具\選項\選取框大小 <==調整它   ^^
 楼主| 发表于 2008-6-28 07:35:46 | 显示全部楼层 来自: 中国广东佛山
不是这样呀,选得到,但一动就改变位置了,箭头跑到外侧。
发表于 2008-6-28 16:49:43 | 显示全部楼层 来自: 中国台湾
DIMFIT=4即可

评分

参与人数 1三维币 +5 收起 理由
wsj249201 + 5 应助

查看全部评分

 楼主| 发表于 2008-6-28 20:19:44 | 显示全部楼层 来自: 中国广东佛山
谢谢楼上各位。
4 G0 b: {2 W% U# E解决了首次圆弧内侧标注半径时选择文字的位置,但标注完后再做文字位置调整还是需要其他方法才能保持箭头在内侧(右键文字位置随引线或尺寸线移动)。
 楼主| 发表于 2008-6-29 08:51:21 | 显示全部楼层 来自: 中国广东佛山
今天查了一下dimfit及相关的几个命令:) k  |, C0 D$ D* }
dimfit
) M2 n2 n/ r- w$ T0 w, [类型:整数. n( Z. O! ^* f6 Y2 H
保存位置:图形8 [) f  @: ^& t( C+ b
初始值:3
. U" b5 j7 a. L2 o( p旧式,对 AutoCAD 2000 和后续版本已经失效,但为了保持 AutoCAD 2000 以前版本的脚本和 AutoLISP 例程的完整性,仍然保留了它。DIMFIT 被DIMATFIT 系统变量和DIMTMOVE 系统变量代替& M3 j5 X5 k+ F3 ~! e. i

4 I; i4 ^( ~, Z9 L$ |" l0 W' @0 qDIMATFIT
7 \0 D0 v) M3 o  t. V- Z9 U+ Y7 E$ b类型: 整数 2 e. \  g* Z3 D; \6 [, [7 `) N& M; i
保存位置: 图形
8 {3 ^$ w) Z8 t7 m初始值: 3
8 C7 {, G( f3 c6 O, p* b延伸线内的空间不足以同时放下标注文字和箭头时,此系统变量将确定这两者的排列方式。2 i; j  Z* i# k$ x) A7 \7 {
0 将文字和箭头均放置于延伸线之外& \8 E+ X2 D7 l
1 先移动箭头,然后移动文字9 E  H  t- k. i4 H/ y
2 先移动文字,然后移动箭头/ f+ y: I+ X- [
3 移动文字和箭头中较合适的一个
6 E" G# m5 Q% F& d; r: v如果 DIMTMOVE 系统变量设置为 1,将向移动的标注文字添加一条引线。
$ T0 R+ Z! v" z9 h
4 Z1 H7 d) V2 T. L& O+ vDIMTMOVE
% u* I3 F+ p! I3 g) ]3 x7 X类型: 整数
2 h* k& @+ I8 H7 H- X保存位置: 图形
6 |4 W( e* W! d( V8 w( D初始值: 0 # x  Y3 h/ P8 c" Y3 z
设置标注文字的移动规则。- P* X! W& _+ ?& I3 S! F
0 尺寸线和标注文字一起移动
* J, ?) R9 b* n, W, }) c$ Y. t1 在移动标注文字时添加一条引线: L  H6 q! a4 y& L
2 允许标注文字自由移动而不用添加引线7 @9 Q8 ?7 c5 K5 h5 _

* @# q7 T2 ~" o# }3 d; P% t[ 本帖最后由 edwardz 于 2008-6-29 08:54 编辑 ]
