[已解决] ug凸轮的画法

[复制链接]
发表于 2007-10-11 11:36:18 | 显示全部楼层 |阅读模式 来自: 中国广东梅州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
http://bbs.icax.cn/images/smilies/cry.gif
' _" `# \* R7 M# }6 j2 U谁能告诉我平面凸轮 要怎么画啊
$ z$ v6 Z5 H" S( L3 f/ e, [8 Z  n搜索了各大论坛都没有找到,4 N( A" g- g, n3 T. S* Q' Z
在一本书上看到了凸轮轴用函数的画法,可惜出来结果不是平面的这样修改起来实在是太麻烦拉
8 w) _; M5 B% H8 {# M希望不是要用其他软件倒过来的

. b7 `4 c! l* b$ ^- Q6 q2 q
9 }+ ]' y; W3 M[ 本帖最后由 342539436 于 2007-10-13 07:14 编辑 ]
 楼主| 发表于 2007-10-11 15:24:01 | 显示全部楼层 来自: 中国广东梅州
难道就没有一个人会吗?
发表于 2007-10-11 16:32:06 | 显示全部楼层 来自: 中国浙江湖州
不是不会,是太麻烦,凸轮的轮廓要用到解析法,也就是一大堆表达式,各种运动差别很大,而且你必须学过大学里的机械原理,并且用过解析法,你才能理解这些表达式。
 楼主| 发表于 2007-10-11 16:50:35 | 显示全部楼层 来自: 中国广东梅州
机械原理的做法都是画图的近似解法9 [/ x7 S. ?4 W4 G" ]6 ]& H  r; f
在ug中应该不能用吧。
  f0 v' r+ S! T0 d$ v$ X" u表达式在二维中的目前就没有看到怎么表达。
; u. ~4 k/ J6 T# \! }' B9 p不过也谢谢楼上的给于思路
发表于 2007-10-11 17:36:05 | 显示全部楼层 来自: 中国陕西西安
插入,规律曲线,按照公式。8 s) I; k* W( Y) W1 e9 n
画法在附件中。
: k8 O& a2 ^' k至于曲线的公式等需要你自己推导了。。

第四章 曲线功能.rar

1.69 MB, 下载次数: 1436

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

发表于 2007-10-11 21:15:07 | 显示全部楼层 来自: 中国浙江绍兴
这东西找了很久了,就不知道帮助有多大,先谢了
发表于 2007-10-11 21:44:03 | 显示全部楼层 来自: 中国江苏无锡
你想画什么样子的啊,给个 参数啊,会有人给你帮助的啊
 楼主| 发表于 2007-10-12 09:04:41 | 显示全部楼层 来自: 中国广东梅州
谢谢各位大虾了* ]3 |3 W* b, t! p- w7 ]
! H- ^* k0 n. @- w: @4 ]. l2 x

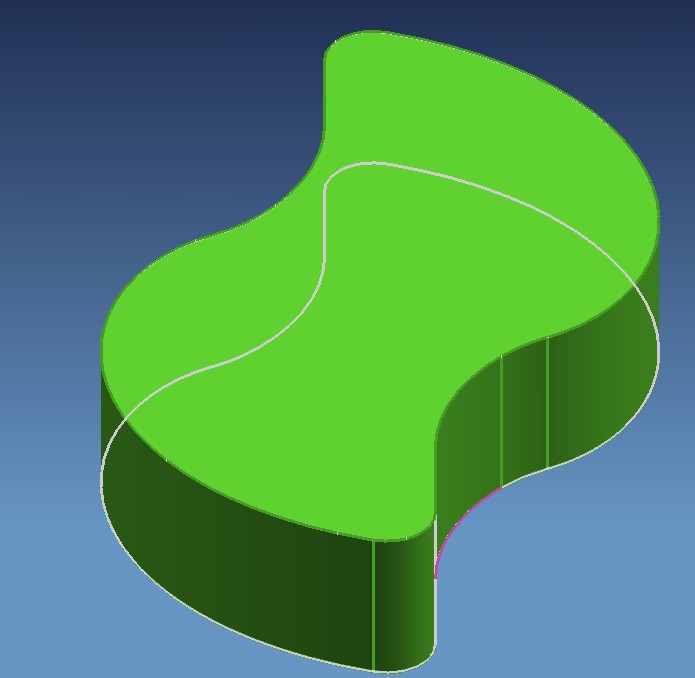

凸轮.jpg ) X9 V" P: f& m2 c+ D' Y# m6 |+ n

* f: j% ^7 h& T  F# x% e# \9 F7 ]0 o+ O% a7 J7 k; q2 q+ }; |5 c! K

1 D, J$ u( r0 W+ y 凸轮2.jpg
 楼主| 发表于 2007-10-12 11:07:32 | 显示全部楼层 来自: 中国广东梅州
good $ ]( r$ V* y3 R; g
版主眼力真好!7 U& c/ U" Z- w. ~

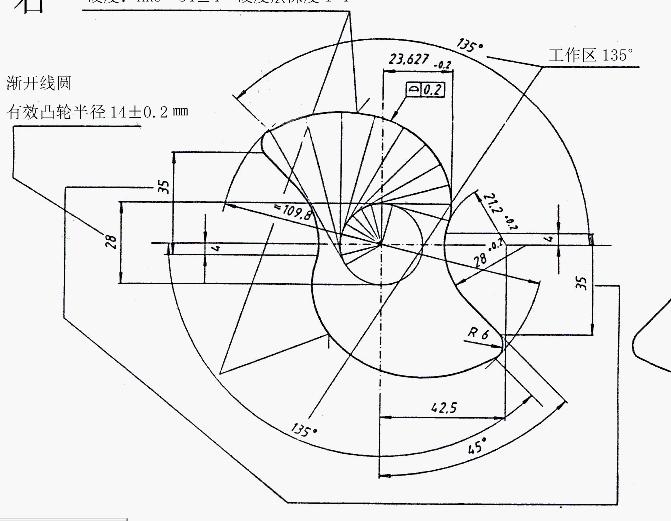

我们不外供的,进来毛坯自己机加工,然后自己消化掉,0 r3 t. w$ e! t( J0 G
我是刚入门的新人。这些图纸都是机密资料不能外传的,5 @1 {8 i6 |: u. o1 O1 N
所以趁没人注意的时候截了一部分图上来,% c' Y2 R* K; v4 N
渐开线的起始角度 我还要找找
 楼主| 发表于 2007-10-12 11:20:32 | 显示全部楼层 来自: 中国广东梅州
版主不好意思啊,就只找到这个最全的,其他都标注更少。这样真的画不出来吗? 未命名.jpg
发表于 2007-10-12 14:52:50 | 显示全部楼层 来自: 中国山东潍坊

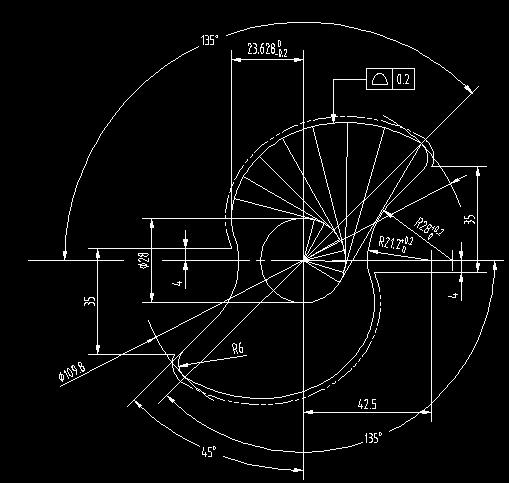

^_^我可能做的不是十分的标准,因为你的图纸在标注上有点问题,虽然不缺尺寸,但做起来的确有困难!!哪位高手还有好办法吗??
 楼主| 发表于 2007-10-12 15:16:59 | 显示全部楼层 来自: 中国广东梅州
老大,你把图弄出来了。。。
/ p5 ^0 @& g: a* s  H0 ~& f但是,没讲解 到底是怎么画 啊
发表于 2007-10-12 19:24:44 | 显示全部楼层 来自: 中国浙江温州
发表于 2007-10-13 15:47:19 | 显示全部楼层 来自: 中国浙江台州
真羡慕你们的技术,我刚学,什么都不会
发表于 2007-10-15 14:56:54 | 显示全部楼层 来自: 中国河北秦皇岛
机械原理的做法都是画图的近似解法
 楼主| 发表于 2007-10-16 20:38:27 | 显示全部楼层 来自: 中国广东梅州
今天问了我们编制加工工序的工程师,他说也是用选点法铣端面的,也是用的近似画法
发表于 2007-10-16 20:42:42 | 显示全部楼层 来自: LAN
真厉害啊,向你们学习学习了。
发表于 2009-4-29 21:22:37 | 显示全部楼层 来自: 中国四川成都
谁知道圆柱凸轮怎么画啊
发表于 2009-5-30 14:42:02 | 显示全部楼层 来自: 中国新疆阿克苏地区
proE的相关介绍有么?
发表于 2010-3-2 09:33:17 | 显示全部楼层 来自: 中国江苏无锡
我也要学,有维度的
发表于 2010-3-19 19:03:48 | 显示全部楼层 来自: 中国江苏徐州
好高技术啊,我什么都不懂

评分

参与人数 1三维币 -2 收起 理由
beyond2009 -2 灌水,此种回复属灌水,请认真学习版规。

查看全部评分

发表于 2010-3-21 08:45:11 | 显示全部楼层 来自: 中国贵州贵阳
好高技术啊,我什么都不懂

评分

参与人数 1三维币 -2 收起 理由
beyond2009 -2 复制他人发言,新手请认真学习论坛版规。

查看全部评分

发表于 2010-3-24 14:32:47 | 显示全部楼层 来自: 中国广东珠海
13# 对月临风
) w0 L5 v, B) s! K0 d0 V有时间过来下下看,学习一下,我也是UG新手.呵呵
发表于 2010-5-2 21:42:58 | 显示全部楼层 来自: 中国江苏苏州
有谁知道圆柱凸轮怎么画的,大家一起讨论讨论!
发表于 2012-5-26 15:42:44 | 显示全部楼层 来自: 中国浙江温州
圆柱凸轮用投影,再包袱,,2 @6 ?$ A% e: O& m, B( [
一般凸轮加工都是按三坐标输入的,找到很多点,可以与三维软件相连接,
) O0 J, x& y- B2 j0 W再在数控上输入加工,,
