[分享] AutoCAD自带的扩展工具——ExpressTools

[复制链接]
发表于 2006-12-22 21:04:38 | 显示全部楼层 |阅读模式 来自: 中国上海

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
:) :)
" c7 ]0 q0 ?) g/ U) @, \( M/ T8 V2 `
         从AutoCADR14开始Autodesk公司就在AutoCAD的基础上补充了一个程序——《扩展工具》。AutoCADR14里面叫做《附赠程序》,英文版为《BONUS》;AutoCAD2002及以后的版本里都叫做《ET扩展工具》,英文版为《ExpressTools》。$ J$ q4 w9 B6 i, P% }
         操作AutoCAD时,利用AutoCAD固有的命令,可以进行一系列的绘图操作。但有时,总觉得有的命令在使用时,须按要求进行多次选择后,才开始执行,一次、二次没什么,命令用多了就觉得很麻烦,对提高绘图速度也是个障碍。+ L2 c; C% _7 \
         由此,许多CAD的高手们就按照自己绘图的要求,环境,习惯等,对CAD进行二次开发,做了很多“插件”、“工具”、“外挂”之类的实用扩展工具。
* O; P9 [3 {' t% X7 h5 I4 i6 U         其实,AutoCAD本身就带有这种实用的扩展工具《ET扩展工具》,里面有不少好用的工具程序,可协助你做图层管理、文字书写、像素编修、绘图辅助、超级填充图案、尺寸样式等,经过安装后,它们会正规地出现在你的AutoCAD菜单中。# t, F" G1 d4 W0 v
         各种版本的《ET扩展工具》功能数量不一定相同,但大同小异,只要略加熟悉,能熟练运用后,你将有如虎添翼的感觉,大幅提高你的绘图速度,将指日可待。

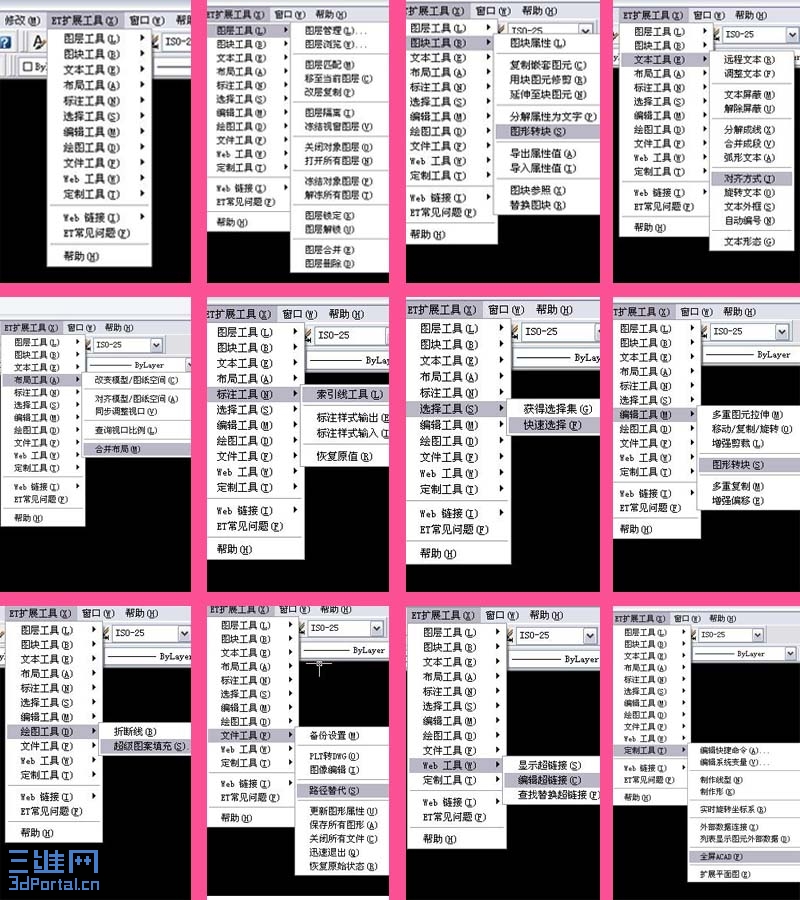

附图:(我摘录的画面是AutoCAD2004的)
% B4 }! G  i4 G( u3 g
 楼主| 发表于 2006-12-22 21:07:08 | 显示全部楼层 来自: 中国上海
《ET扩展工具》的主要命令及其功能介绍4 W; k+ X- h& J) u

( I3 W( b  N0 LLMAN:将图层内容写入文件或加载文件( w& s, m2 b$ C4 ]6 q9 e8 o
LAYMCH:单击参考对象作图层更换" C0 D0 p+ m& d$ u0 r
LAYCUR:单击对象将图层更换至当前层1 t7 y' z( \- e2 u& P
LAYISO:单击对象显示该图层其余关闭
$ K. i0 f8 b2 ^# x2 G/ S7 M( gLAYFRZ:单击对象冻结该图层7 q6 _) e; c; i$ v; i. Y
LAYOFF:单击对象关闭该图层( b4 C* @5 C5 h$ |8 S
LAYLCK:单击对象锁定该图层
+ e4 l6 H* O/ d) z/ d3 D# H2 JLAYULK:单击对象解锁该图层4 p6 D' m2 s9 \3 P7 Z* Z
LAYON:将所有被关闭的图层打开
( ]# W% }% m; ^$ l& FLAYTHW:将所有被冻结的图层解冻$ c$ `3 F* O% y) R0 S4 J" ~
TEXTFIT:将文字作FIT(填入)重新调整
6 i+ @* l) F6 C8 W( ?) f0 V1 h; {$ `TEXTMASK:将文字的重叠对象处作暂时消除
& V) R: v. a) `! C' ^8 j; QCHT:修改多个文字的特性! k! v, G' C* b0 h: N* J
TXTEXP:将文字分解为Line对象& u( F( i. [$ {# g. U8 R
ARCTEXT:将文字写于单击的弧段上  ?2 i4 d: f* j) _1 E" z
FIND:寻找与更换文字的内容) r+ \! V" C" P2 T: C& ~$ V
BURST:将Block字转换成一般文字
; P3 t6 B/ w' {4 g0 g; j9 yGATTE:修改Block属性文字内容
- \1 H, C2 V  L8 A6 a/ d5 JEXCHPROP:修改对象的特性. K- N7 L: F  _3 q, B$ |/ ]' a' O
MSTRETCH:多重选框作Stretch(拉伸)
: U+ K8 L# ]7 ~/ m8 }5 `MOCORO:同步移动复制旋转比例调整8 j$ h5 \' D- K& }4 q
EXTRIM:单击封闭对象作一次剪切0 u3 {4 }% X; X. k
CLIPLT:单击任意对象作局部截取
0 ^; |. U5 _2 f' lMPEDIT:多重对象单击,作Edit编辑
, X; K  G  d3 V; B( eXPLODE:分解对象并指定分解后的特性
6 M7 b; G$ W& {" KNCOPY:连续单一单击对象作复制. B6 b% m' w' m% S
BTRIM:可单击Block为边界作剪切
2 c0 k1 s$ v) ~7 {; x+ w$ VBEXTEND:可单击BIock为边界作延伸
- O- H3 S; ]" b  s7 sWIPEOUT:建立橡皮擦1 I: c5 C1 [# c5 Y6 ?* c( K9 ?
REVCLOUD:依指正的弧长徒手绘样条线
9 p! w% e- M2 o6 ]& A- S. R  UQLEADER:快速引线标注功能. \& Q. h$ v0 j- P* `/ `% x
QLATTACH:连结引线与Mtext建立关联5 Z. `- g. G! S# g% w1 [# {
QLDETACHSET:分离引线与文字的关联性3 P  j, M5 O, V. }0 b
PACK:复制图文件与所使用的相关文件
* s2 f" L. f" x$ I# ?- J, vGETSEL:计算图层中或对象类别的数量& b+ y$ t0 o+ A7 K0 `# s
SYSVDLG:定义图形的相关变量值# b- P1 r" a* O" O& c. `
XL1ST:查询Block、Xref内部文件
  a0 Q- o8 T0 f5 ~+ F1 KXDATA:建立延伸文件
$ R) B; h+ F2 j( `! i% \XDLIST:查询延伸文件- P2 F  s% }+ o2 F1 g0 b# @# h
DIMEX:将尺寸样式写出文件2 Y) y, Z" o" T3 j3 U( o  D
DIMIM:将尺寸样式文件读入+ Q- u0 m" e5 Q+ K& p  }# a
FULLSCREEN:扩大AutoCAD图形窗口的范围; f& n" ^) E! [
LAYDEL:删除指定图层的所有对象$ y! ]2 \; {; Y& {0 y3 P8 b4 f; Z* S
LAYMRG:将指定图层的所有对象移到另一图层,并同时删除指定图层
4 L* n- T$ O' s- l- YMKLTYPE:单击直线、多段线或文字合成样式,转换为一个线型) @6 e. V  h2 _, e* R
PLJOIN:将多条未密合的多段线,指定一段距离,结合成一体
& y/ W7 O& J) i& r, s4 qRTEXT:使用OLE功能,将文字对象快速嵌入图形中
5 S6 X  \9 y2 w4 N5 ^2 [# VRTEDIT:修改RTEXT对象相关特性9 @% `! e6 x& b7 c+ ^
SUPERHATCH:使用图块、图像、外部参考与wipeouts为填充图案样式,来建立填充图案的图样/ B9 \0 B5 d' b" b. y
TFRAMES:切换图像,以及wipeout外框的打开与关闭模式
7 E' t2 q! x! y0 ]" j6 GTXT2MTXT:将DTEXT或TEXT命令建工的文字对象,转换为多行文字MTEXT对象
8 U6 W- m3 J: ?/ ?$ E; |* p* l# \/ Z- P0 x: `2 v7 X: Q: V
[ 本帖最后由 shaonx 于 2006-12-24 09:27 编辑 ]

评分

参与人数 1三维币 +10 收起 理由
番禺理工 + 10 感谢好资料。

查看全部评分

 楼主| 发表于 2006-12-22 21:08:52 | 显示全部楼层 来自: 中国上海
这是AutoCAD R14版本用的,我没用过,但我想,也许有朋友会用得上,就传上来了。

ET-CADR14.rar

693.99 KB, 下载次数: 372

 楼主| 发表于 2006-12-22 21:10:45 | 显示全部楼层 来自: 中国上海
这是AutoCAD2000、2002i、2002用的英文版的,考虑到很多网友用英文版的,而原软件中没带,就传上来共享。

ET2000英文版.part1.rar

1.43 MB, 下载次数: 263

ET2000英文版.part2.rar

1.18 MB, 下载次数: 221

 楼主| 发表于 2006-12-22 21:12:17 | 显示全部楼层 来自: 中国上海
下面是AutoCAD2000、2002i、2002用的中文汉化。声明一下,要先装上一楼的英文版,再装本楼的“中文汉化”。

ET2002中文汉化.part1.rar

1.43 MB, 下载次数: 250

ET2002中文汉化.part2.rar

837.01 KB, 下载次数: 234

 楼主| 发表于 2006-12-22 21:15:41 | 显示全部楼层 来自: 中国上海
下面的是AutoCAD2004中文版,英文版在AutoCAD安装软件里都自带。, m, T) E& p# S
不过,想用中文版的,可以不装英文版,而直接安装本中文版。

ET2004中文版.part1.rar

1.91 MB, 下载次数: 1010

ET2004中文版.part2.rar

1.91 MB, 下载次数: 922

ET2004中文版.part3.rar

1.37 MB, 下载次数: 977

 楼主| 发表于 2006-12-22 21:20:03 | 显示全部楼层 来自: 中国上海
下面是AutoCAD2005中文版的,我只用CAD2004的,而2004以上版本尚未使用过,所以到底如何,不得而知,传上收集的ET软件,烦各位自行研究安装吧。有了安装经验,请一定要提供共享。

ET2005中文版.part1.rar

1.91 MB, 下载次数: 228

ET2005中文版.part2.rar

1.91 MB, 下载次数: 224

ET2005中文版.part3.rar

1.74 MB, 下载次数: 232

 楼主| 发表于 2006-12-22 21:22:50 | 显示全部楼层 来自: 中国上海
下面是AutoCAD2006中文版的。(文件不大,不知是安装版还是汉化版,请需要的朋友研究后告知一声)

ET2006中文版.rar

1.73 MB, 下载次数: 784

 楼主| 发表于 2006-12-22 21:27:34 | 显示全部楼层 来自: 中国上海
        《ET扩展工具》安装后,有帮助文件,遗憾的是,没有汉化过来,全部是英文的,对不精通E文的,很不方便。7 l0 L# Z/ a3 l! I! I" b7 W( w
        下面是我收集的《ET扩展工具》的中文帮助,解压后,到:( *:\  (安装目录)  \  Help  \ ) 里,替换安装《ET扩展工具》时产生的帮助文件,《ET扩展工具》中的 “帮助” 就成全中文的了。

ET中文帮助.rar

527.35 KB, 下载次数: 917

评分

参与人数 1三维币 +5 收起 理由
★新手★ + 5 好资料!不多见!谢!

查看全部评分

 楼主| 发表于 2006-12-22 21:36:26 | 显示全部楼层 来自: 中国上海
我安装使用过2002、2004中文版的,将压缩文件解压后,执行安装,安装完毕后,重新启动AutoCAD,《ET扩展工具》就会自动出现在各位的CAD菜单上。
" {# e  U/ ~7 m        上一楼我上传了《ET扩展工具》的中文帮助,《ET扩展工具》的各条命令的详细解释均在其中,大家可以从中获得每个命令如何使用的帮助。, s1 B6 H# i, u  O- m
        唯一遗憾的是AutoCAD2007中文版没搞到,如哪位有,请传上来,这样《ET扩展工具》在我们这里就算齐全了。& D/ [" q$ h. }/ Q
        希望我上传的《ET扩展工具》对使用AutoCAD制图的朋友,有所帮助。- a5 Z9 f/ h+ @* m5 z$ A6 U

; D8 ~2 G! a4 B" q/ @4 y6 [[ 本帖最后由 shaonx 于 2006-12-22 21:38 编辑 ]
 楼主| 发表于 2006-12-25 18:27:01 | 显示全部楼层 来自: 中国上海
请看10楼我说的 “唯一遗憾的是AutoCAD2007中文版没搞到,如哪位有,请传上来,这样《ET扩展工具》在我们这里就算齐全了。”
4 [- g) \1 ]$ L& `- @% M/ M9 ]- Q$ A% r# Z- `, q* ]7 r+ x
现在就是缺2007的中文汉化版,在安装AutoCAD2007时,《ET扩展工具》可以一起安装,但就是E文的。
 楼主| 发表于 2006-12-26 08:59:27 | 显示全部楼层 来自: 中国上海
★新手★版主已经奉献了AutoCAD2007的ET中文版本,在以下地址:
, Q1 K; K2 Y) k6 l9 Q) V8 F# d  C4 j4 y: i* H5 r: D0 c
http://www.3dportal.cn/discuz/vi ... &extra=page%3D1
发表于 2007-1-8 12:26:42 | 显示全部楼层 来自: 中国北京

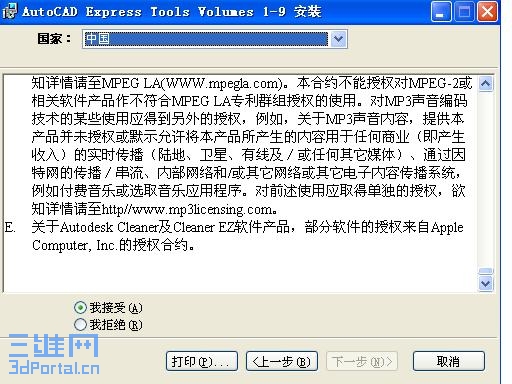

安装ET工具时出现问题

安装2004中文ET进行到阅读协议时进行不下去,不知为何?
% U2 c* m, y) k7 V* r如图所示为问题窗口,也不提示错误什么的,就停在那里。
 楼主| 发表于 2007-1-8 12:39:02 | 显示全部楼层 来自: 中国上海
回版主:
$ e9 q7 X4 {6 k: L& Q1 {$ _( p1、文件肯定是没问题,我在家里的电脑上是好装的(家里电脑就装了2002和2004)。
3 h2 h' L8 _  N1 `5 k2、我在单位的电脑上,一开始是好装可用的。后来我安装了2007,当时没影响,07、04上的都好用。其间,2004出了点毛病,我重装了2004(没删2007),再装ET,也出现此毛病。不知是不是与高版本有冲突,还是安装先后次序问题,或是其他原因。我也不得而知了。7 B* t- t' S, ~5 J( w7 z4 s

0 C% c' S! ?8 @/ G不知版主是什么情况,看来只能期盼高手了。
发表于 2007-1-8 12:41:22 | 显示全部楼层 来自: 中国北京

回复 #20 shaonx 的帖子

我也不知为何,我的电脑是装了PCCAD2004的,不知是否与此有关
发表于 2007-2-8 20:11:13 | 显示全部楼层 来自: 中国河北石家庄
谢谢,ET2004汉化了没有?
 楼主| 发表于 2007-2-17 15:35:17 | 显示全部楼层 来自: 中国上海
原帖由 friendxjwq 于 2007-2-8 20:11 发表1 K9 U7 B9 f7 L6 h
谢谢,ET2004汉化了没有?
$ j1 b; a3 ]! \& y9 v$ W7 U1 W# T

0 J) g1 U& P+ G/ g) A& K8 l& {; k我上传的ET2004就是汉化版,英文版在原安装盘里附带。
0 D$ R1 t, O1 N' y! R/ t1 C- l- X& a不过,安装好后,其中的帮助还是英文的,须按我上面所述,在装一下中文帮助。
发表于 2007-2-19 18:47:24 | 显示全部楼层 来自: 中国江苏苏州
请教楼主,我安装以后为什么没有出现AutoCAD菜单中?
发表于 2007-7-16 11:22:49 | 显示全部楼层 来自: 中国山西太原
#8中。ET2006应该是汉化软件。我原来是CAD2006,ET是英文的,装了这个能用。非常感谢。6 F/ t% |/ g2 Y3 o
#9中。ET帮助的汉化路径在我这里不同,是*:\Program Files\AutoCAD 2006\Express 下。最后还是要表达一下我由衷地感谢,以前用英文版只是用用图层命令(英文水平有限),汉化后会用更多命令了,非常感谢shaonx!
发表于 2007-7-21 14:00:43 | 显示全部楼层 来自: 中国上海
以前安装CAD的时候,没有安装完全,有没有ET07独立版本的呢?
发表于 2007-7-27 16:10:02 | 显示全部楼层 来自: 中国广东深圳
我装了楼主的et2004汉化. h+ p' \3 ~! b! A
但是打开2004却没有加载0 c5 t" K, H- T5 X6 U# x
怎么回事呢?
发表于 2007-7-30 12:52:32 | 显示全部楼层 来自: 中国北京
有装好2006的吗我的怎么装不上CAD 2006是从网上下的好象没有EXPRESSA 啊请高手指点
发表于 2007-8-2 16:30:43 | 显示全部楼层 来自: 中国浙江舟山

急求解问题

安装一半后 自己重启然后重新启动以后就出现
' o! `3 V& {9 M# A- SLICENSE DIALOG <loadEULA>
* |1 A! h+ y2 d! B! F. H! h: ZFile does not exist:\eula\AdskLicense.ini  貌似是程序被挂起 请教高手如何处理
发表于 2007-8-21 21:09:39 | 显示全部楼层 来自: 中国湖南怀化
装了机械工程师CAD,再安装怎么就用不了
发表于 2007-8-21 21:36:03 | 显示全部楼层 来自: 中国山东日照
像是官方的二次开发插件,还没用过,有机会试一下!,谢谢了!
