[分享] CAD尺寸公差标注小技巧

 关闭 [复制链接]
发表于 2007-1-31 23:18:52 | 显示全部楼层 |阅读模式 来自: 中国浙江嘉兴

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
CAD使用尺寸标注后,如果某一尺寸需要标注公差,在特性菜单的文字代替内输入以下字符段,如要标注直径为35的圆柱,尺寸上偏差为0.02,下偏差为0.05的公差带,则输入:%%C35\H0.677X\S+0.02^-0.05   就OK了

评分

参与人数 1三维币 +2 收起 理由
wsj249201 + 2 技术讨论

查看全部评分

发表于 2007-2-1 06:45:52 | 显示全部楼层 来自: 中国湖北宜昌
楼主,你那个太麻烦了,其实本论坛有很多方法,其中比较简单的如下:4 D5 D, N' S' g$ h7 d
1、先标注基本尺寸
/ l. [4 T5 q- q+ a' O6 c2、然后输入ed,选中标注进行编辑
. F9 i2 M: Y1 v$ @( B3、在<>前面输入%%C,后面输入公差如+0.02^-0.05,选中刚才输入的文字,点击a/b“堆叠",确定就ok 了
* V8 V) A# S1 ^另外,在标注样式中修改,“公差”、“垂直位置”,选择“中”,因国家标准要求公差需要与基本尺寸中间对齐。
5 y. a8 m8 e' w/ [0 U% d. n* g7 g4 n% L6 N) q, b, k0 {
[ 本帖最后由 cqltr 于 2007-2-1 06:47 编辑 ]

评分

参与人数 1三维币 +2 收起 理由
wsj249201 + 2 技术讨论

查看全部评分

发表于 2007-2-1 08:24:07 | 显示全部楼层 来自: 中国广东深圳
学习了,两个方法我都不知道,谢谢分享!
发表于 2007-2-1 08:52:53 | 显示全部楼层 来自: 中国台湾

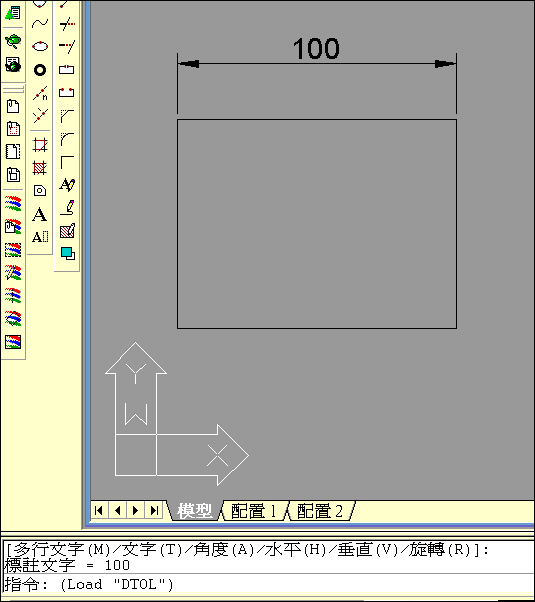

LISP標公差法,請參考:" N) ^0 w! I% `8 R& G+ ^2 x0 U  b
此LISP是我寫的,不知那位高手可將之修改為可標公差符號(如H7 m5)?1 ]  B# x/ k* f, @

8 [) c2 s0 E7 Y* Q/ b[ 本帖最后由 joseflin 于 2007-2-1 08:55 编辑 ]

Dtol.rar

323 Bytes, 下载次数: 120

评分

参与人数 1三维币 +2 收起 理由
wsj249201 + 2 技术讨论

查看全部评分

发表于 2007-2-5 12:31:25 | 显示全部楼层 来自: 中国山西吕梁
我下了附件,解压后没有什么内容,请教是什么问题。
发表于 2008-1-8 10:44:43 | 显示全部楼层 来自: 中国浙江杭州
我今天在画图的时候碰到了这个问题,之前学过的教材上没有这方面的内容,多谢啦。
发表于 2008-1-8 14:40:40 | 显示全部楼层 来自: 中国山东潍坊
其实只要你使用了机械工程师,这些都不是问题,机械工程师提供了公差查询系统,也能自己编辑公差,界面很好操作,便于使用和查询

评分

参与人数 1三维币 +2 收起 理由
wsj249201 + 2 技术讨论

查看全部评分

发表于 2008-1-8 15:34:43 | 显示全部楼层 来自: 中国北京
楼主的方法比较复杂,还是2楼的方法好。不过原理都是一样的,都是在文字替代中输入代码。高手,一般人不会告诉俺们3 G9 I2 p* D- G8 ~- A/ P' R, V$ E
+ Q2 Q6 z/ q* `
[ 本帖最后由 penguin2541 于 2008-1-8 15:48 编辑 ]
发表于 2008-1-9 11:47:51 | 显示全部楼层 来自: 中国浙江宁波
我也喜欢2楼的方法,以前也用过,不过有点不一样
发表于 2008-1-9 19:58:11 | 显示全部楼层 来自: 中国江西南昌
新版本不用这么麻烦吧!
发表于 2008-1-10 11:37:34 | 显示全部楼层 来自: 中国江苏盐城
直接标注不就好了吗  何必呢
发表于 2008-1-16 10:20:31 | 显示全部楼层 来自: 中国浙江绍兴
是啊,弄个绘图辅助工具,什么都解决了
发表于 2008-1-16 14:28:21 | 显示全部楼层 来自: 中国江苏扬州
顶 好多时候都会用到  以后不明白的地方就问你们啊
发表于 2008-1-19 17:22:51 | 显示全部楼层 来自: LAN
我用的是AUTOCAD2006,做不了,楼主用的是这个版本吗?好心人能截图传上来看看吗
发表于 2008-1-20 19:20:06 | 显示全部楼层 来自: 中国黑龙江齐齐哈尔
知道了,谢谢!以后有什么问题会请教大家的
发表于 2008-1-20 23:26:18 | 显示全部楼层 来自: 中国上海
初来乍到,今天真是长见识了啊!* Q- e9 O; I% L
谢谢楼主了!
发表于 2008-1-21 00:12:38 | 显示全部楼层 来自: 中国上海
比较繁琐, r- {( Q, T( W' J! n
还是用个插件好了
发表于 2008-1-21 09:55:27 | 显示全部楼层 来自: 中国浙江杭州

这个问题在华途AXCAD中非常好解决

这个问题在华途AXCAD中是很好解决的,直接输入就可以了,不必这么费劲

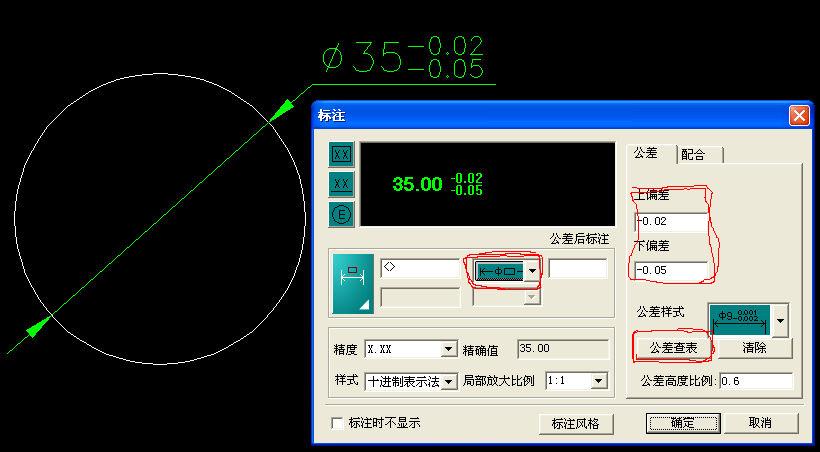

8 A% H6 r4 o- p; R4 H; k- o/ x& s如图:; r+ \1 o/ ~! P
附件1.jpg 8 ^+ q+ V  z& g  m( Q

# Y! A: H( f1 m这个软件在华途的官网上可以下载到,目前是免费的:& }' f' G4 U# s) `

/ F3 g1 U, m" o9 c9 H) |" }0 _" Nhttp://www.huatusoft.com/download/axcadmc.exe
发表于 2008-2-5 12:32:50 | 显示全部楼层 来自: 中国浙江杭州
华途AXCAD这个软件很实用,软件虽小,但是功能却多,我用过。
发表于 2008-2-5 13:04:33 | 显示全部楼层 来自: 中国北京
在CAD2007中,也可以在特性里设置
发表于 2008-2-6 08:29:57 | 显示全部楼层 来自: 中国山东泰安
CAD的补丁程序很多,一般这样的小问题是很好解决的
发表于 2008-3-6 11:31:00 | 显示全部楼层 来自: 中国广东东莞

回复 2# 的帖子

我用的CAD2008里輸入命令R﹐鍵入上限公差﹐然后鍵入下限公差﹐選中要修改的對象就可以了。下面是一個LISP的不程序﹕
- E7 `! h$ a3 P1 E% C; k
* z$ B5 s# L) Z: R( j[ 本帖最后由 ancy237 于 2008-3-6 11:36 编辑 ]

公差修改命令.rar

783 Bytes, 下载次数: 91

评分

参与人数 1三维币 +2 收起 理由
wsj249201 + 2 技术讨论

查看全部评分

发表于 2008-3-6 16:15:04 | 显示全部楼层 来自: 中国上海
这个。。在MDT里面很好解决
发表于 2008-3-7 12:37:21 | 显示全部楼层 来自: 中国台湾
学习了,谢谢分享!
发表于 2008-3-7 13:01:40 | 显示全部楼层 来自: 中国陕西榆林
学习了,两个方法我都不知道
