[已解决] 如何把CAD图导入到UG4.0中

[复制链接]
发表于 2007-1-7 22:56:09 | 显示全部楼层 |阅读模式 来自: 中国贵州安顺

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
各位帮忙,如何把CAD图导入到UG4.0中,如附件cad文件。谢了。

948949849.rar

5.11 KB, 下载次数: 247

发表于 2007-1-8 11:29:11 | 显示全部楼层 来自: 中国安徽合肥
直接打开就可以了,不过是在建模里面
发表于 2007-1-8 11:32:36 | 显示全部楼层 来自: 中国安徽合肥
看看可不可以,我试了一下,没有什么问题,UG可以直接打开很多格式的文件的你可以自己试试看

948949849_dwg.rar

23.14 KB, 下载次数: 141

 楼主| 发表于 2007-1-8 12:54:34 | 显示全部楼层 来自: 中国贵州安顺
我试了,就是看不到图。
 楼主| 发表于 2007-1-8 12:56:42 | 显示全部楼层 来自: 中国贵州安顺
是不是要装什么,说具体点好吗。
发表于 2007-1-8 13:00:56 | 显示全部楼层 来自: 中国重庆
将所有的层全部可见试试。
发表于 2007-1-8 17:19:45 | 显示全部楼层 来自: 中国安徽合肥
直接用OPEN打开就可以了 打开所有的层
 楼主| 发表于 2007-1-8 19:01:58 | 显示全部楼层 来自: 中国贵州安顺
还是不行,繁请出个教程。
发表于 2007-1-9 10:17:08 | 显示全部楼层 来自: 中国上海

应该可以呀

应该可以的呀,你看看按照下面的方法可不可以?

选择“打开”

选择“打开”

将文件类型改为“dwg"或者”dxf",选择要打开的文件

将文件类型改为“dwg"或者”dxf",选择要打开的文件

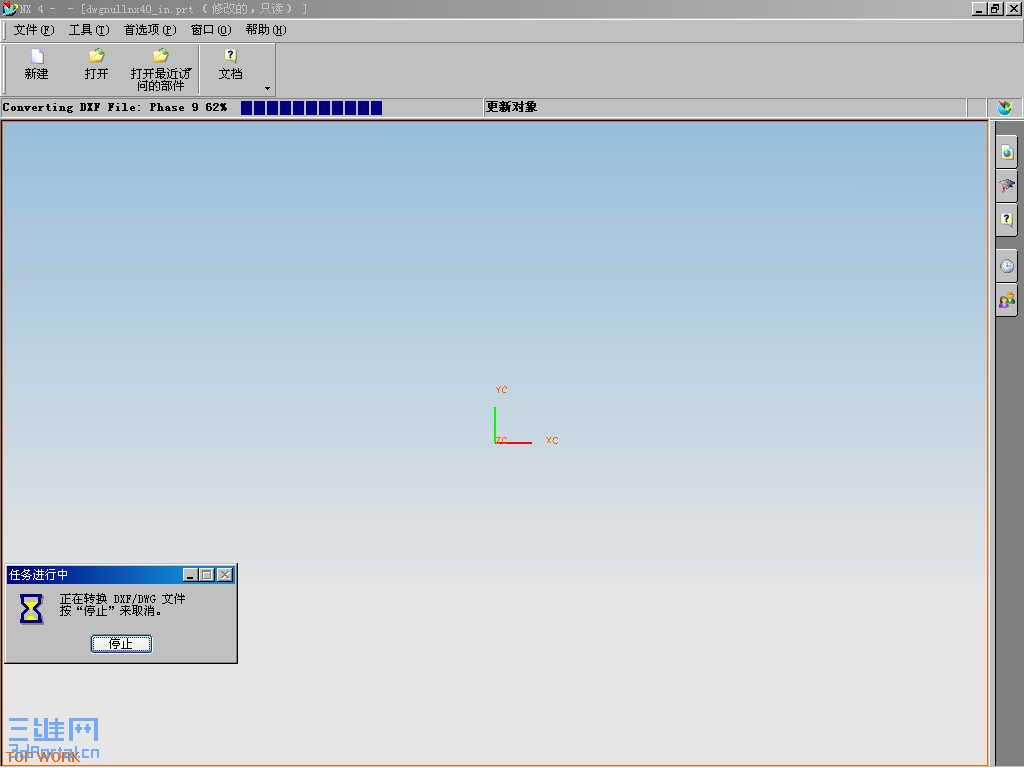

打开过程中

打开过程中

选择“适合窗口”

选择“适合窗口”

图形就显示出来了

图形就显示出来了
发表于 2007-1-9 10:23:41 | 显示全部楼层 来自: 中国上海

可以吗?

你的文件打开就是这样子的

你的文件打开就是这样子的

你的文件打开就是这样子的

948949849_dwg.rar

26.6 KB, 下载次数: 45

转换好的UG档

发表于 2007-1-9 10:26:14 | 显示全部楼层 来自: 中国上海
如果适合窗口以后还是没有显示,就按照6楼说的,把所有的层都显示出来
 楼主| 发表于 2007-1-9 19:15:30 | 显示全部楼层 来自: 中国贵州安顺
谢谢kanxu7689问题解决了,但我百思不解为什么我用下述方法始终不行。, f4 E; z1 `: m" G/ _
首先在cad2000中做图——>使用PU命令将多余的线性定义删除——>存盘* A# D# z# V9 p, R
——>使用Unigraphics NX 2.0/Translators/DXFDWG命令将cad的DWG文件转换成UG的PRT文件
- @' }6 M% m- w9 |: T* E2 R——>此时的文件不能更改须将文件转换成UG的草图——>即打开uG的草图操作将此零件转换成UG的草图。  L7 t6 i0 c8 Q8 d
: e$ h1 e$ k4 x3 s  J/ ]4 L
请解答这个问题
4 q" V2 g0 z, B; M
, \6 R4 m! }0 @% }" S8 p[ 本帖最后由 阿帕奇 于 2007-1-11 22:47 编辑 ]
 楼主| 发表于 2007-1-11 19:43:14 | 显示全部楼层 来自: 中国贵州安顺
CAD图导入到UG4.0

; j) H6 O4 Q' k1 k9 W% S$ \6 M1、        要把CAD图导入到UG4.0中,首先UG4.0要装translatorUG安装光盘有translator目录找到translator.exe文件安装,选择全部安装。
% O3 {" j' t; t( d& k. r
% I/ [6 W8 L) r% {2、        运行UG4.0\translator\DXF/DWG程序(注意:在 DOS下转换不易出错误)。
) V2 i$ @( n; n, X
运行UG4.0\translator\DXF/DWG程序
3、        运行转换程序DXF/DWG后出现选择现转换类型窗口,选择Import接着按下一步NEXT。(注:ImportCADUGExportUGcad+ E9 u% X. Z; X; W
选择Import
4、        出现转换文件路径选择窗口(注意:如果这时不进行单位设置—默认转换后的UG单位为英制,转换出来的UG文件的单位为英制,要想CAD文件转换后的单位为公制的要进行设置)。, W7 `+ E9 U$ f6 Q+ n* Z7 _5 }& U0 V
, Z3 J: i; y) c! a) N7 Y
5、        将转换后的单位设置为公制单位。$ E1 n: w% t( A7 ~: C) u- d; w/ Z* V/ `2 b
编辑设置
选公制
6、        选取待转换文件(D\UGDDD\6666666.dwg),最后单击转换按钮。' Q+ p5 U8 G3 R, T3 w
选取待转换文件
7、        转换期间提示DOS窗口,生成了一个666666.prt文件
" G- D# K5 j; _" ^! x
8、        最后用UG打开生成的prt文件(666666.prt)OK
8 R3 l; ^) p- z$ G/ L     打开后选择,视图—适合窗口7 A; V* Q* |& h& n: y) W6 z- N

- u1 V+ I2 D( H- m$ N. u
选择文件打开
打开999999.prt
打开后选择,视图—适合窗口
9、也可直接用UG4.0打开666666.dwg文件,然后选择视图—适合窗口。

评分

参与人数 1三维币 +5 收起 理由
阿帕奇 + 5

查看全部评分

发表于 2008-1-24 13:28:53 | 显示全部楼层 来自: 中国上海
弄明白了,非常感谢!
发表于 2008-9-3 10:22:25 | 显示全部楼层 来自: 中国四川成都
知道了,试试看。谢谢!
发表于 2009-3-19 21:45:09 | 显示全部楼层 来自: 中国吉林吉林市
谢谢帮助了  我最近花了个链轮  UG都搞死我了 还是CAD用的习惯
发表于 2009-3-20 16:38:45 | 显示全部楼层 来自: 中国辽宁大连
不知能否把文件直接导入制图模块中?
发表于 2009-3-20 20:27:20 | 显示全部楼层 来自: 中国广西来宾
i want to know too!!!
发表于 2009-3-20 20:42:47 | 显示全部楼层 来自: 中国浙江温州
学习! x: D2 K, W, n/ S: C
学习
发表于 2009-3-22 09:28:29 | 显示全部楼层 来自: 中国山东淄博
还有一点不明白,为什么导入UG时总显示无效的文件名
发表于 2009-3-28 16:17:40 | 显示全部楼层 来自: 中国广东中山
CAD用的比较上手,UG晕太复杂了 不过还是要学习下略懂点就OK了,用来把实体展开,不知道行不行
发表于 2009-3-29 09:08:43 | 显示全部楼层 来自: 中国广东中山
"还有一点不明白,为什么导入UG时总显示无效的文件名"对对对,我试了它总这样提示晕
发表于 2009-3-29 20:36:46 | 显示全部楼层 来自: 中国浙江杭州
中文状态了
发表于 2009-4-14 13:04:04 | 显示全部楼层 来自: 中国湖南长沙
恩,谢谢 学到一点
发表于 2009-4-14 21:44:34 | 显示全部楼层 来自: 中国浙江宁波
