[已解决] 如何制作三维空间弯曲弯管.

 关闭 [复制链接]
发表于 2008-1-14 16:50:27 | 显示全部楼层 |阅读模式 来自: 中国广东广州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本人要用到管子的空间弯曲的三维视图及三维变二维.# R* u6 D7 j6 e- r) g+ B1 b; c3 `( }
有哪位高人能否系统用图文方式解说下如何制作空间弯曲管子?任意空间角度的.连续多弯的.只用AUTOCAD软件.: \! p0 k9 @3 z. {9 L, J
多谢!5 X1 b* J; `4 k# {$ A- R: _
* I& U7 ^& h; N8 O

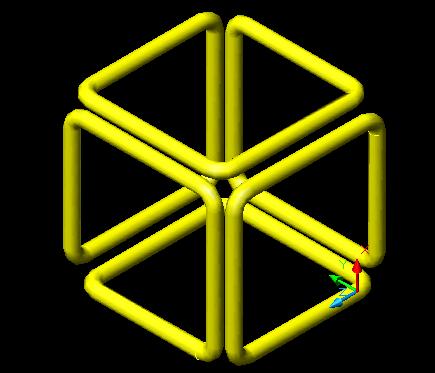

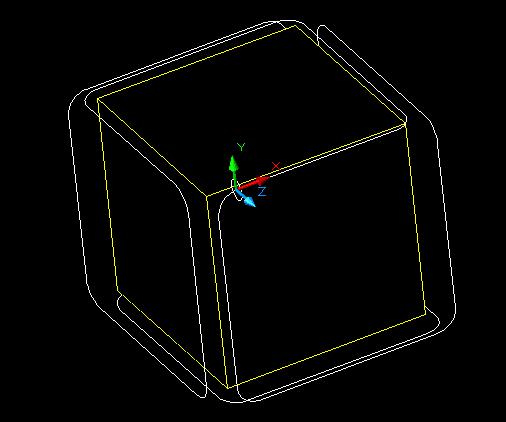

, M9 C6 G4 b4 Q1 S/ p6 P( n增加:现在搞了一个这样的管道,(不要看里面的正方体,看外面的线),这个线是作管的路径用的,现在的问题是:如何将这些线段合并成多段线以作管子路径以拉伸?: ~% V9 J/ e. M4 H2 B4 f
请见下图:
) @/ ^$ _: w9 ?1 \3 _+ ?$ M1 @! I# D' t

' B" N1 q3 ?5 S8 N2 U/ M
+ J/ u/ V0 Y$ \3 y7 _7 T* a' {' q" S! l) o% I/ b

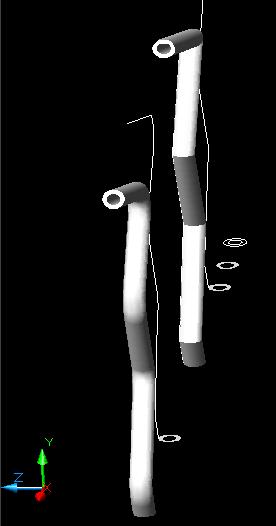

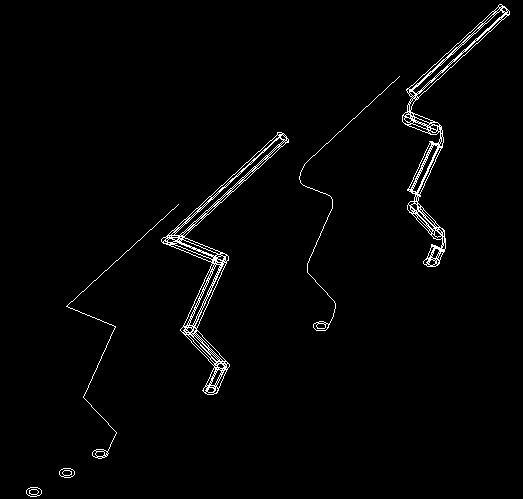

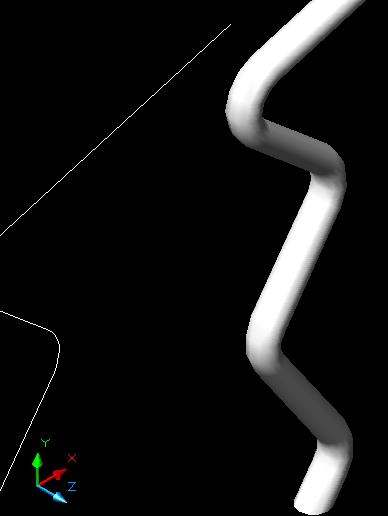

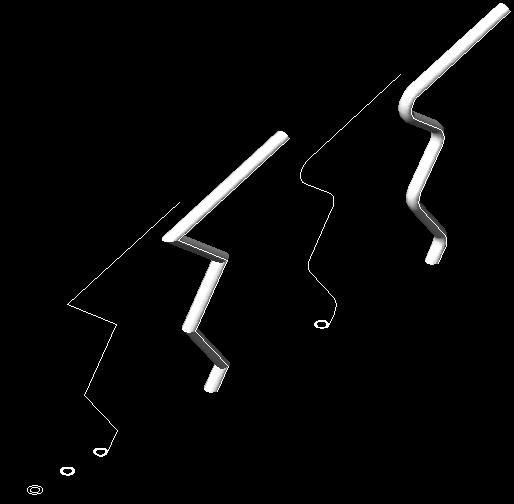

& j8 X4 }+ p8 o4 f现在只是一个平面一个平面的搞了多段线,效果如下谁能用三维多段线搞搞,用三维多段线后我不能圆角)
- T1 T5 e: w1 L8 e3 f0 o$ X" ]
3 \5 }" `3 p- i9 t7 l[ 本帖最后由 月上龙岗 于 2008-1-15 15:18 编辑 ]
发表于 2008-1-14 16:54:49 | 显示全部楼层 来自: 中国北京
兄弟,别想了。结论是 不可能
发表于 2008-1-14 18:02:18 | 显示全部楼层 来自: 中国辽宁鞍山
好像是不可能,AUTOCAD的三维功能实在不敢恭为
发表于 2008-1-14 19:10:12 | 显示全部楼层 来自: 中国江苏南京
不知楼主的三维空间弯曲弯管指的是钣金的还是其他的?其他的可以用多意线先画出中心线再在中心线端点画出管子截面(面与中心线成90度)用EXT命令即可,是钣金用变换坐标的方法,变换作图平面进行
发表于 2008-1-14 19:33:26 | 显示全部楼层 来自: 中国广东广州
在CAD 06里的画法
; ]1 j+ _- Y, U- o! Y第一步:4 g: i# u7 f7 ?) p
在俯视图中画圆管截面(两个圆面域后再差集)
3 R! L2 `" d9 N. ^& @第二步:* k  R+ T, r' W4 Z8 m
在主视图中用“多段线”过“圆的象限点”画路径线% }8 d' I7 C. l! n
第三步:
  G4 |8 L# y5 R# Y  B0 C在主视图中用倒角命令给“多段线”路径倒角(如要求是尖角可跳过这步)$ U6 y$ G) V- L+ \) Z
第四步:4 D7 [. e. T; h' r
在轴测图中按路径拉伸圆管截面
. @" O6 [1 }- k! ~- Y3 s/ v
! m# M- ]( z0 O! j# T1 w4 p  `# O4 G3 s2 A3 T
5 J8 U1 i1 h. G! @! K$ u/ h* j3 u  q' J) r
第五步:2 x3 I" _/ l0 U0 k, D( D
删除路径辅助线4 D& A( F$ k$ N$ [0 D9 e: B  x' |
3.jpg % _. t# \, C* y6 Q! U& B6 Q, k" Z
% s  e8 b2 R% N* G- z; K" F" s1 W

评分

参与人数 1三维币 +5 收起 理由
★新手★ + 5 应助

查看全部评分

发表于 2008-1-14 19:34:48 | 显示全部楼层 来自: 中国
用2007以上版本,可以画三维样条曲线做路径,对圆进行“扫掠”。前提是圆的半径不能大于样条曲线最小曲率半径。2006以下版本也可以用三维样条曲线做路径“拉伸”,但是过程麻烦,可以参考这个帖子。http://www.3dportal.cn/discuz/viewthread.php?tid=352650&page=1&fromuid=161590#pid1598227

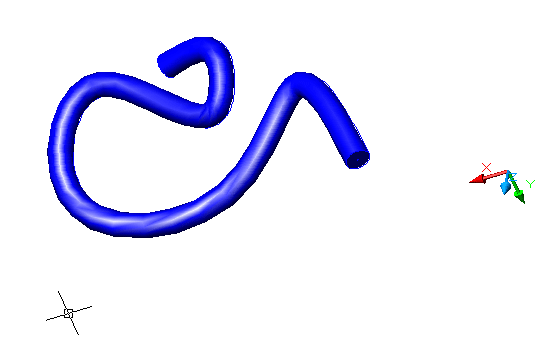

0 k# v% \, b# _0 x Untitled-1.gif

评分

参与人数 1三维币 +5 收起 理由
★新手★ + 5 应助

查看全部评分

发表于 2008-1-15 10:47:34 | 显示全部楼层 来自: 中国江西新余
如果用CAD进行空间管的绘制,应该是完全能办得到的,而且可以做到十分精确,不知楼主的空间弯管复杂到什么程度,只要能想得到的,CAD都能办得到啊!
 楼主| 发表于 2008-1-15 15:32:02 | 显示全部楼层 来自: 中国广东广州
CAD应是可以的,只是用起来没有三维软件那么方便.坐标系的手工转换有点罗嗦.
 楼主| 发表于 2008-1-15 16:14:07 | 显示全部楼层 来自: 中国广东广州
我是一个平面一个平面拉伸的(因为只能一个平面一个平面合并多段线),没办法,3DPOLY做出的三维多段线不能圆角,大家有什么其它办法没有?
发表于 2008-1-15 21:56:27 | 显示全部楼层 来自: 中国广东汕头
这个在CAD里做很简单,就只有拉伸命令就可以,然后运用UCS的旋转,7 K0 I7 o7 i0 q6 a) A6 H/ D, b/ a
不过不能一次性按路径拉伸,得很成好多步骤,就是拉伸的对象只能在同一个平面内.% t( T, g& U/ E- H( O# p

$ r- K7 s2 ]0 `5 _7 t4 r不过如果路径是三维多段线就可以一次性按路径拉伸的,但三维多段线里面并不能圆角

评分

参与人数 1三维币 +5 收起 理由
★新手★ + 5 技术讨论

查看全部评分

发表于 2008-8-28 17:55:49 | 显示全部楼层 来自: 中国上海

回复 1# 的帖子

很好!我一来加一个。

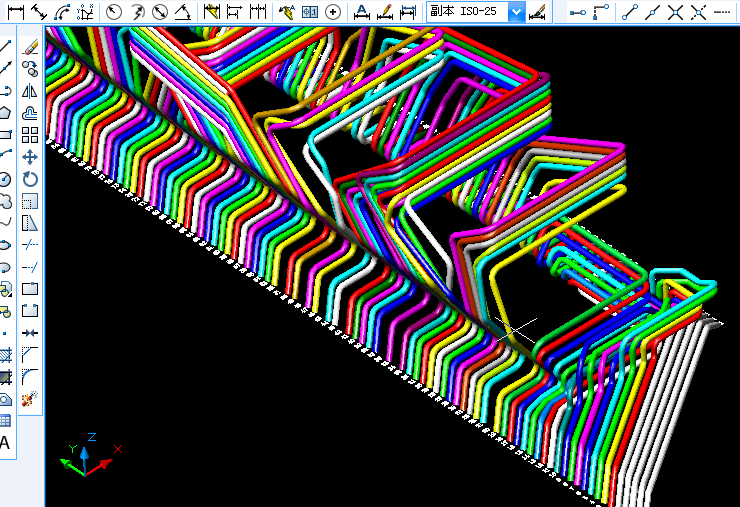

电站锅炉中的三维管

电站锅炉中的三维管
发表于 2008-8-28 19:23:22 | 显示全部楼层 来自: 中国上海
也来凑个热闹。
 楼主| 发表于 2009-6-7 09:26:21 | 显示全部楼层 来自: 中国广东广州
上面10505110朋友的空间管道组正是我要学习的,是如何做出来的?能否将文件发上来学习下?如果能说个教程就更好了...论坛好象没有这方面的,正好可以补上....谢谢!
 楼主| 发表于 2010-5-19 15:36:24 | 显示全部楼层 来自: 中国湖南长沙
现在又重新来这帖子里看看,看来画空间管的人不多啊。。。。! q& E8 P9 m$ b8 N$ \4 ^  v- P. N
高手多来说说
