[求助] SW 草绘里的圆周阵列问题请教

[复制链接]
bayusi
发表于 2009-4-3 12:07:14 | 显示全部楼层 |阅读模式 来自： 中国广东佛山

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
2.jpg 0 g  y' G! Y8 P% j9 Q0 K
! X3 j/ }5 \! X6 Z* b- |: ~. O, Q

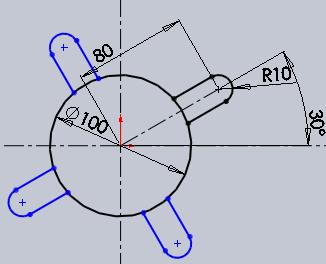

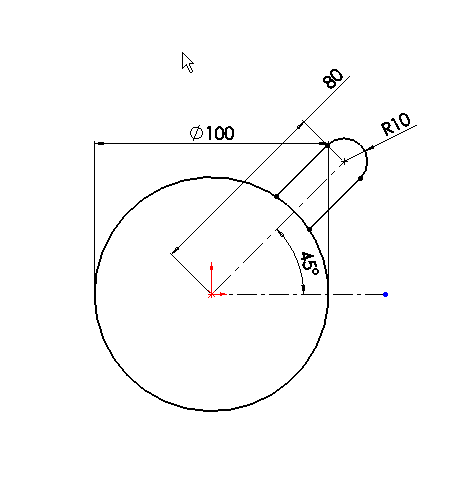

图里的线条完全约束1 n+ L0 h+ q) M/ r: H

' d8 q* T/ H; J! Y) y2 p 3.jpg
& t7 l  X! e0 G# U( V圆周阵列，360度，4个
0 q; p' l0 h3 e) v  |9 y/ y1 i) A5 e" n. c4 o
4.jpg ( Q  D3 j1 u( t# T
# U& H/ R  \0 D7 ?- Y

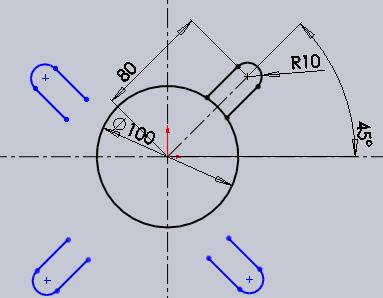

把那条构造线的角度改了就变了3 F1 c3 k3 v/ }7 Q1 I, k
3 m2 H2 s, r" \; d$ m
请问是怎么回事呢7 k) A" P. C4 E; h3 b3 Z
/ D2 ]4 g) `/ f! ^6 R3 q2 b1 m
对了，版本 08  09都一样
( V9 x8 ?: m! r4 j+ P
3 g! r1 x$ i& v& k1 p4 z[ 本帖最后由 bayusi 于 2009-4-3 12:10 编辑 ]
回复

举报

紫竹无风
发表于 2009-4-3 12:17:50 | 显示全部楼层 来自： 中国上海
首先保证半径正确，然后用鼠标选择圆心，阵列的圆心偏了，阵列也就偏了
回复 支持 反对

举报

juanjuanran
发表于 2009-4-3 12:19:26 | 显示全部楼层 来自： 中国浙江温州
那你就把30度改成45度再阵列啊
回复 支持 反对

举报

扫街
头像被屏蔽
发表于 2009-4-3 12:22:45 | 显示全部楼层 来自： 中国辽宁营口
提示: 作者被禁止或删除 内容自动屏蔽
回复 支持 反对

举报

我是悠悠
发表于 2009-4-3 12:41:52 | 显示全部楼层 来自： 中国上海
我试了一下,阵列好像没你说的那个问题
回复 支持 反对

举报

bayusi
 楼主| 发表于 2009-4-3 12:51:53 | 显示全部楼层 来自： 中国广东佛山
原帖由 紫竹无风 于 2009-4-3 12:17 发表 http://www.3dportal.cn/discuz/images/common/back.gif
  h% O5 ~% r, O, b, h, ?" v: x) v3 |) r首先保证半径正确，然后用鼠标选择圆心，阵列的圆心偏了，阵列也就偏了
% ^: K/ R3 }0 i, ?3 k/ @+ Z

! T6 m% H) }# ?8 F& u2 S谢谢你的回复，我刚才查了一下，阵列的那个圆心和半径都变化了，理论上应该固定才对，因为在阵列时我已经先中心点做阵列圆点了
" n; N4 P2 d! Q$ R6 ~' e# T0 P- F  Y
2 B% {( ^  p8 ^[ 本帖最后由 bayusi 于 2009-4-3 12:57 编辑 ]
回复 支持 反对

举报

bayusi
 楼主| 发表于 2009-4-3 13:01:52 | 显示全部楼层 来自： 中国广东佛山
原帖由 扫街 于 2009-4-3 12:22 发表 http://www.3dportal.cn/discuz/images/common/back.gif* |: H/ k3 U# f  s. {5 L% \5 `, v
根据草图不必太复杂的原则，一般是后切除这个腰孔，然后阵列这个切除特征。

3 a% \7 V2 u0 v- f+ J
: j0 `5 S& A+ k2 k& S3 w我是新手，你的话我不是很懂，能详细说说吗，谢谢
回复 支持 反对

举报

bayusi
 楼主| 发表于 2009-4-3 13:03:16 | 显示全部楼层 来自： 中国广东佛山
原帖由 我是悠悠 于 2009-4-3 12:41 发表 http://www.3dportal.cn/discuz/images/common/back.gif1 a7 R$ ]3 n! w' Z
我试了一下,阵列好像没你说的那个问题

7 F. v! D( V9 ?" K2 ]! V
( F- G  a" Q7 G8 _9 x朋友，请问你的版本是什么版本呢？我看过好像07版没有问题的. ~8 e" E4 Z! X3 E( ^7 A
6 c0 f: j+ I# \# @7 X( c: p
有08 09版的朋友麻烦试试
0 |! ?. k, `- J; N! l# X9 D& `
& e) c8 \  C/ P# D# U我的09是今天重装系统后新装上去的
回复 支持 反对

举报

憨憨
发表于 2009-4-3 13:31:58 | 显示全部楼层 来自： 中国四川德阳
一定点错了阵列圆心了。
回复 支持 反对

举报

我是悠悠
发表于 2009-4-3 13:33:47 | 显示全部楼层 来自： 中国上海

回复 8# bayusi 的帖子

我用08版的
7 G9 A9 C+ p" v" a! m2 G' A
% ?, [8 d/ G) i7 F: t我试了没你说的问题
回复 支持 反对

举报

shubinf
发表于 2009-4-3 13:58:45 | 显示全部楼层 来自： 中国广东佛山
能用实体阵列最好!  o6 A8 o5 e' ]0 Y
因为草图阵列后一般都没有尺寸驱动.
回复 支持 反对

举报

bayusi
 楼主| 发表于 2009-4-3 15:27:13 | 显示全部楼层 来自： 中国广东佛山
试了一下实体阵列没有问题，但绘图阵列还是不行，我再详细放几个图让大家看看，帮帮忙
6 r! H: U% e, }9 ]. z: [* C( L# Z+ v

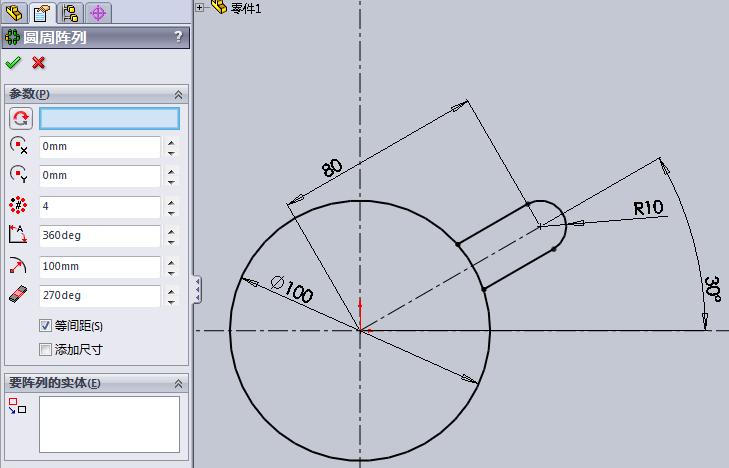

刚进入 圆周阵列 功能$ Z1 X  z; q% O5 V# b+ O; w
1.jpg # w# V: T% F& T5 \( B6 I* J2 u  I. _/ j

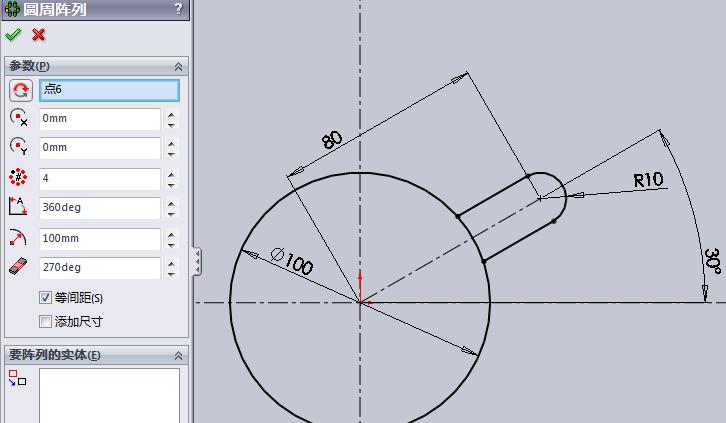

% Q! Q* p- F; O! K# Q# ~% }: e选择 圆周的圆心 为   点6" j& W% w9 j# P: }  \; x
2.jpg % @5 a5 E3 t' e, u8 d4 A% `
6 D* b6 a% v. q

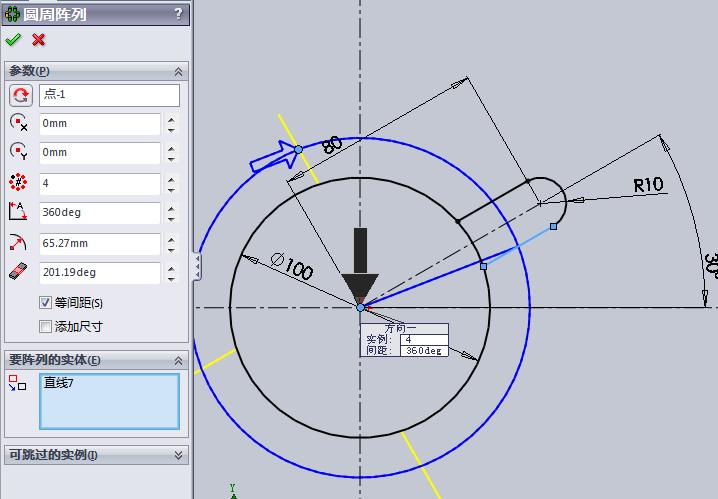

选择第一根直线，发现圆周圆心参数变成 －1了. K& V  r. T- M

/ N( P9 u7 ]; ?. o; ?( B: {- T" ~ 3.jpg / l5 B# H& J% o  N, U
  n& X0 ]7 U1 x

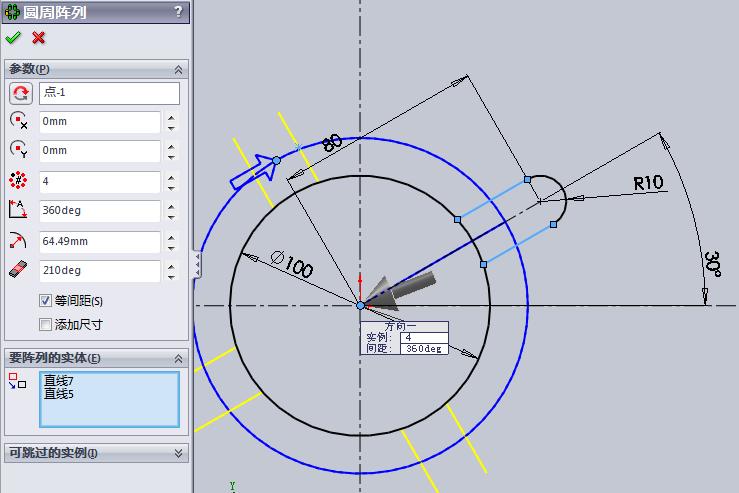

; h$ `0 J# }/ o  t9 G8 K* r; h点第二根直线   ，‘等间距’字样的上面那个数字为 210度5 O3 _( c! f" _0 O) e
6 ]& I0 g* w2 V. G' ]# K
3 i* G- p0 c$ f, m0 N- h, K# p! K' a$ m" i' i. A5 d

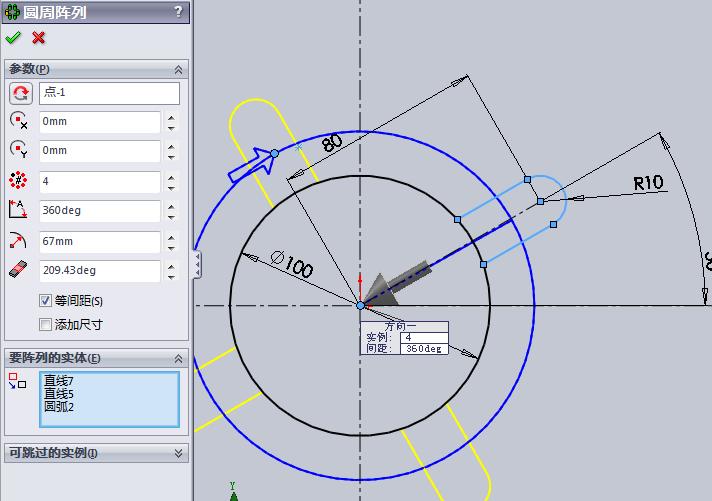

& [8 C' I6 ?' j+ P最后点那个圆弧，那个210度竟然变了
, v! c. X# y; h3 J7 l& r
( ~! a; F: K. _5 V 5.jpg
  F1 M* m# t2 [& w( W. J1 j( s4 t" ^. i7 Q8 I- d& |

/ b) ^" H( b8 R' O: V# H
0 C) V/ ]( ~. `5 r2 J& L不知那个点－1是什么，也搞不懂那210度为什么会变，努力弄明白中.....
7 |! E. }9 D3 Q" d% Z4 U  k  `  a
& e% h( n: j5 w" z) N4 j& u[ 本帖最后由 bayusi 于 2009-4-3 15:33 编辑 ]
回复 支持 反对

举报

hahap
发表于 2009-4-3 17:11:49 | 显示全部楼层 来自： 中国广东中山
完全约束下就好。; h, Q8 q) O% g2 \2 }# u) b: K

2 P$ s7 N( S+ K8 {+ A8 F9 M自己平时做图要养成草图完全定义的习惯，这有好处的。7 x5 c" y8 C; U" r4 j
/ H/ X5 A/ `% m' h) B. a0 l) B
回复 支持 反对

举报

crazycs
发表于 2009-4-3 17:16:11 | 显示全部楼层 来自： 中国湖南长沙
“自己平时做图要养成草图完全定义的习惯，这有好处的。”，同意
回复 支持 反对

举报

xuxinzhi2006
发表于 2009-4-3 17:22:06 | 显示全部楼层 来自： 中国湖北武汉
楼上的说的对自己平时作图一定要养成草图完全定义的习惯。共勉吧！
回复 支持 反对

举报

pss0902
发表于 2009-4-3 20:20:22 | 显示全部楼层 来自： 中国江苏盐城
使用完全定义的草图确实是个很好的习惯，尽管有时图形的形状已经正确了，但没有尺寸什么的把它约束下来，以后在编辑草图时，图形会在不经意中走掉，造成错误。
回复 支持 反对

举报

dythit
发表于 2009-4-3 20:30:09 | 显示全部楼层 来自： 中国浙江杭州
这个我在06下也碰到了，圆心总是乱跑，我也没办法，只好重画
回复 支持 反对

举报

gongxingdong
发表于 2009-4-3 23:24:53 | 显示全部楼层 来自： 中国辽宁抚顺
13楼说的非常有道理，赞同，这样不会在出工程图时出现丢尺寸
回复 支持 反对

举报

whkiven
发表于 2009-4-4 14:14:04 | 显示全部楼层 来自： 中国浙江台州
有前人指点路才好走,感谢
回复 支持 反对

举报

bayusi
 楼主| 发表于 2009-4-5 15:12:40 | 显示全部楼层 来自： 中国广东佛山
原帖由 hahap 于 2009-4-3 17:11 发表 http://www.3dportal.cn/discuz/images/common/back.gif
' \6 H" e" {% P8 |5 r2 u, {6 Y2 _完全约束下就好。
, |0 o2 X5 g! |6 P9 _
% h& c* s. ~$ Q* f1 f2 A自己平时做图要养成草图完全定义的习惯，这有好处的。
8 d9 n* H% ^/ c, V  E3 @! M! t! H0 d+ \4 q- D# B
1240817

: f5 f; C7 f  }9 s- Z) e  K; Z% u5 }  o$ j1 H, u
嗯，明白，谢谢指点
回复 支持 反对

举报

huyuzhou2005
发表于 2009-4-5 18:03:50 | 显示全部楼层 来自： 中国广东深圳

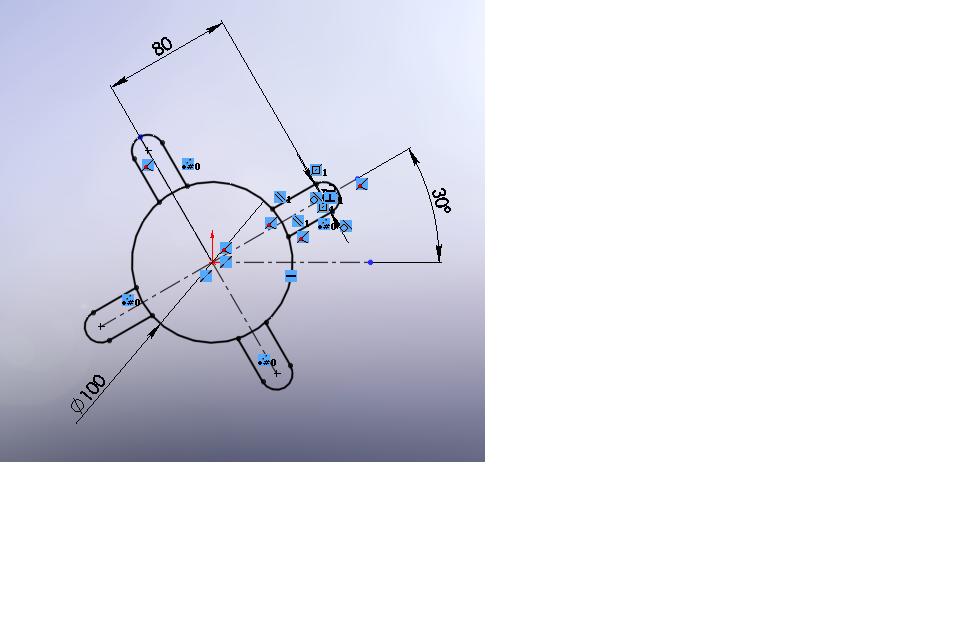

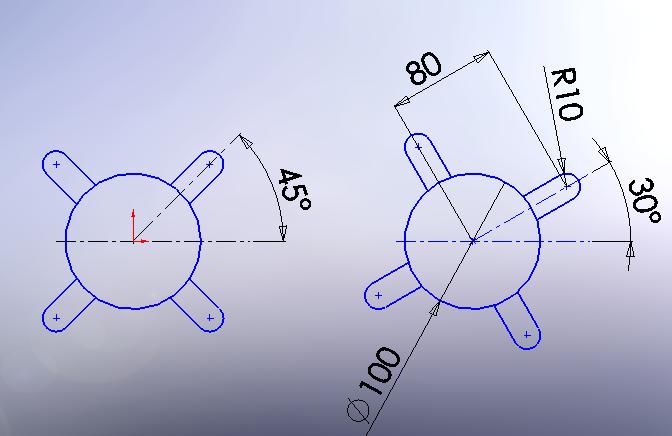

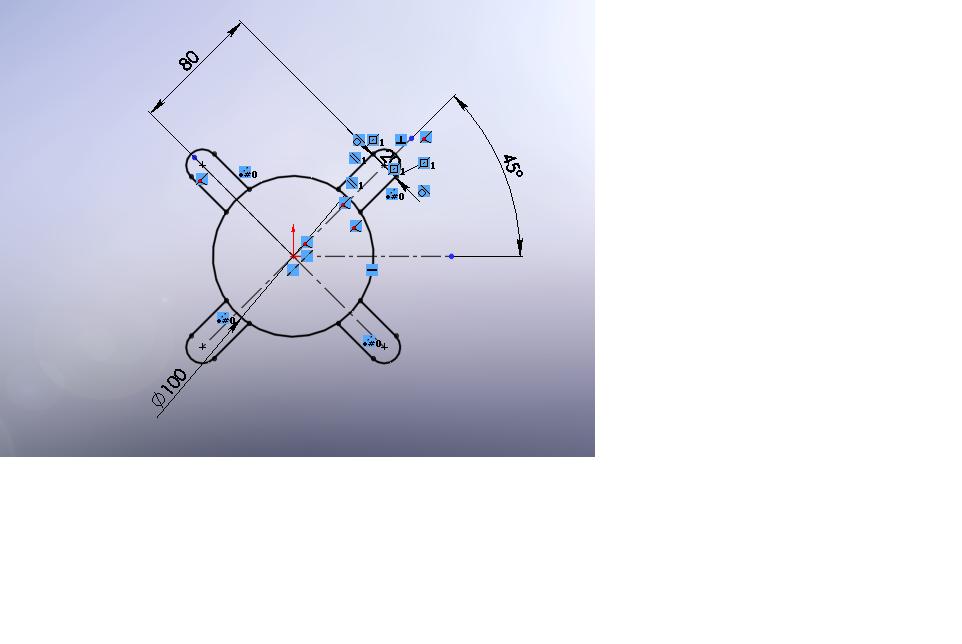

在草图定义时,最好能够将草图完全定义,这样比较好,修改起来也比较方便,也合乎作图的要求和准则,我按照你说的情况作了图,如下,没有出现你说的问题,(我用的是08版本)
